SOMT....20ER-LD PR1835
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

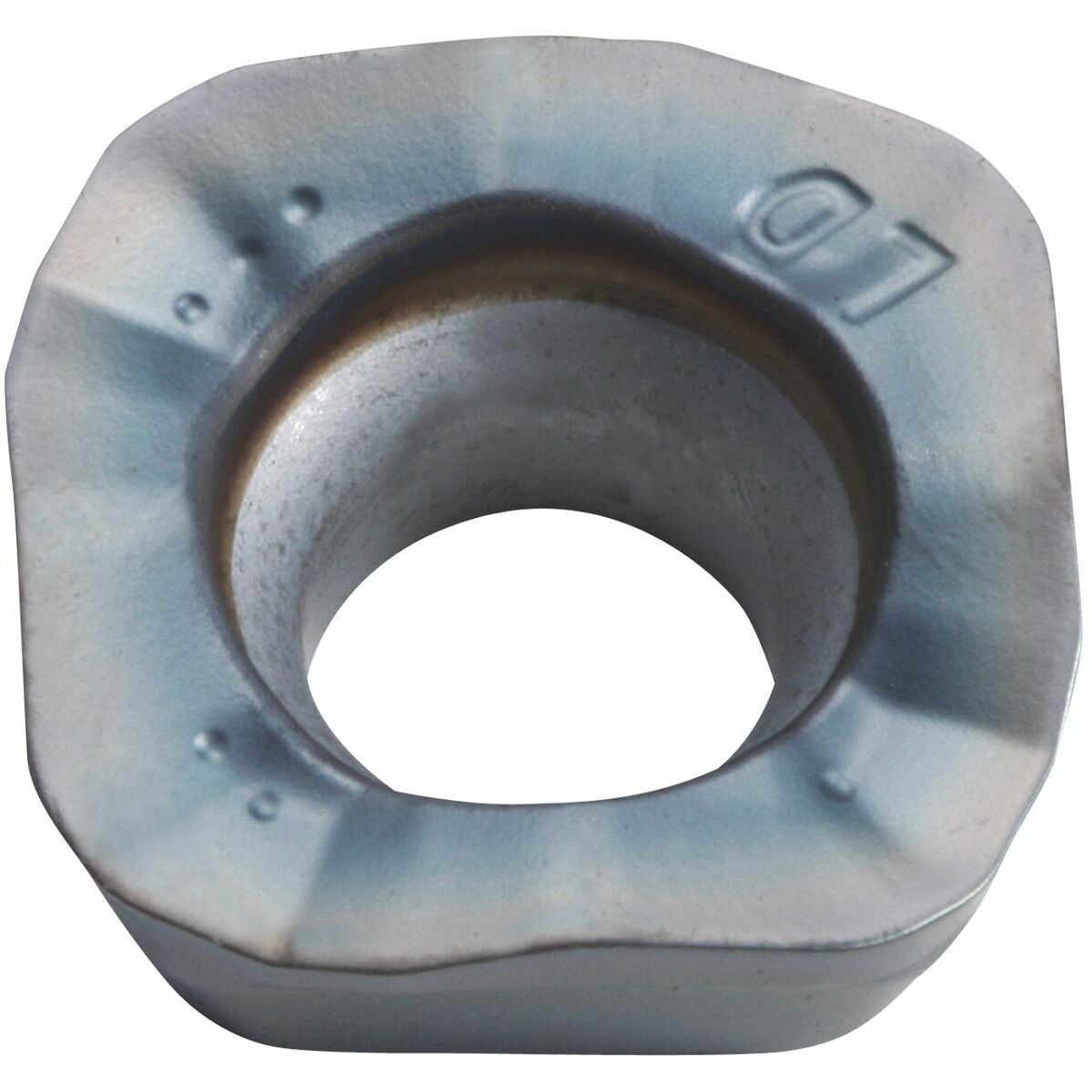

Vändskär med fyra skär och konvexa eggar för låga skärkrafter.
Användningsdata
LD-geometrin lämpar sig även för stora skärdjup (ap max= 5 mm) vid måttliga matningshastigheter.
Använd inte för rampning, Helix- och konturfräsning eller vid branta väggar.
Anmärkning
Användningsriktvärden för ae = 0,3×D.
Användningsdata
M
160
M
120
S
40
Teknisk data
| Kvalité/sort | PR1835 |
|---|---|
| Antal byten/skär | 4 |
| Produktslag | Vändskär för fräsning |
| Skärmaterial | HM |
| Usp1 | SOMT....20ER-LD |
| Usp2 | PR1835 |
| Skärdjup ap min | 0.2 mm |
| Matning fz per tand | 0,06 − 1,8 mm |
| Hörnradie | 2 mm |
| Skärtjocklek e | 476 mm |
| Vändskärens frivinkel | 16 grad |
| Iso-kod vändskär | SOMT100420-ER-LD; SOMT100420-ER-LD; SOMT100420-ER-LD |
| Iso-kod vändskär | SOMT100420-ER-LD |
| Vändskärsstorlek | 10 |
| Programmeringsradie vid ap max | 3.5 mm |
| Typ | INOX |
| Fräsdjup ap max. | 3.5 mm |
| Korrigeringsfaktor fz | 2.5 |
| Maximalt sågdjup ap max vid valsfräsning | 3.5 mm |
| Största matning vändskärsplatta seks | 3.5 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=222081&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 222081 |
|---|---|
| EAN | 4960664029365 |
