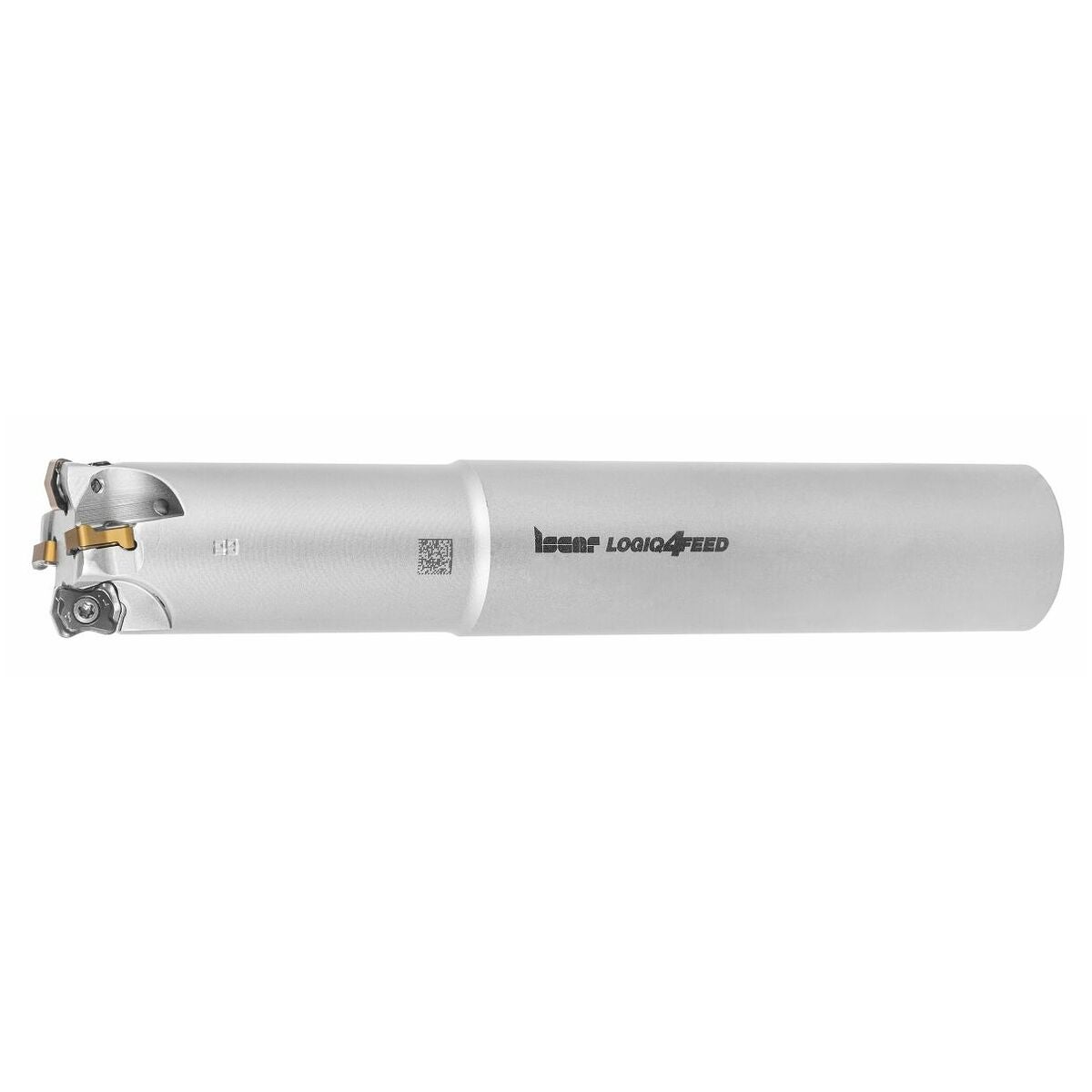

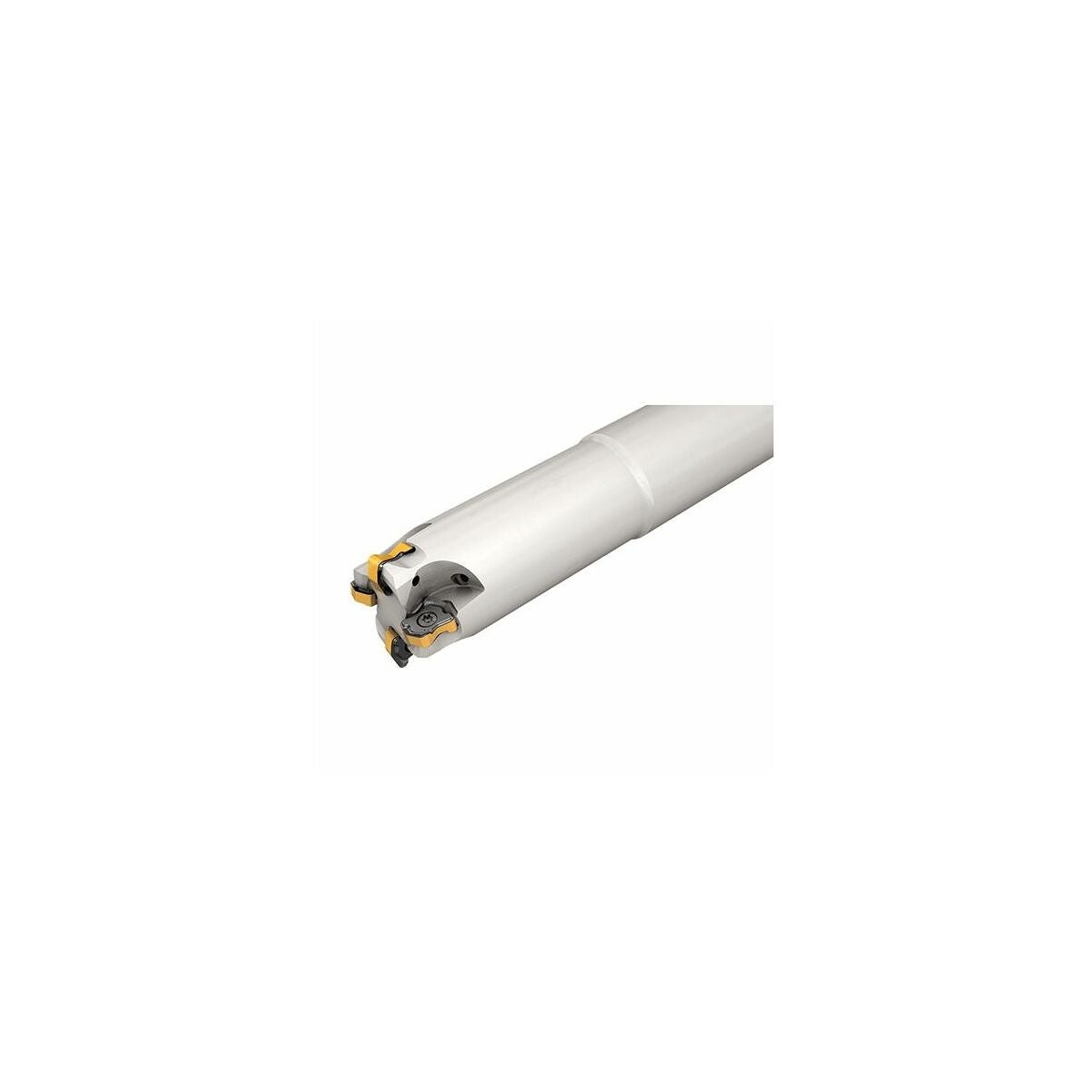

LOGIQ4FEED högmatningsfräs Cylindriskt skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Innovativt högmatningsfrässystem för effektiv grovbearbetning - särskilt för bearbetning av djupa hålrum, t.ex. vid verktygs- och formtillverkning samt inom flyg- och rymdindustrin. Det invändigt svarvade vändskäret har en sekundär egg som garanterar en högre spånavskiljningskapacitet vid lutande nedsänkning.
Reservdel
Skruvsats för vändskär nr 229695 2 (TX7; 0,9 Nm).

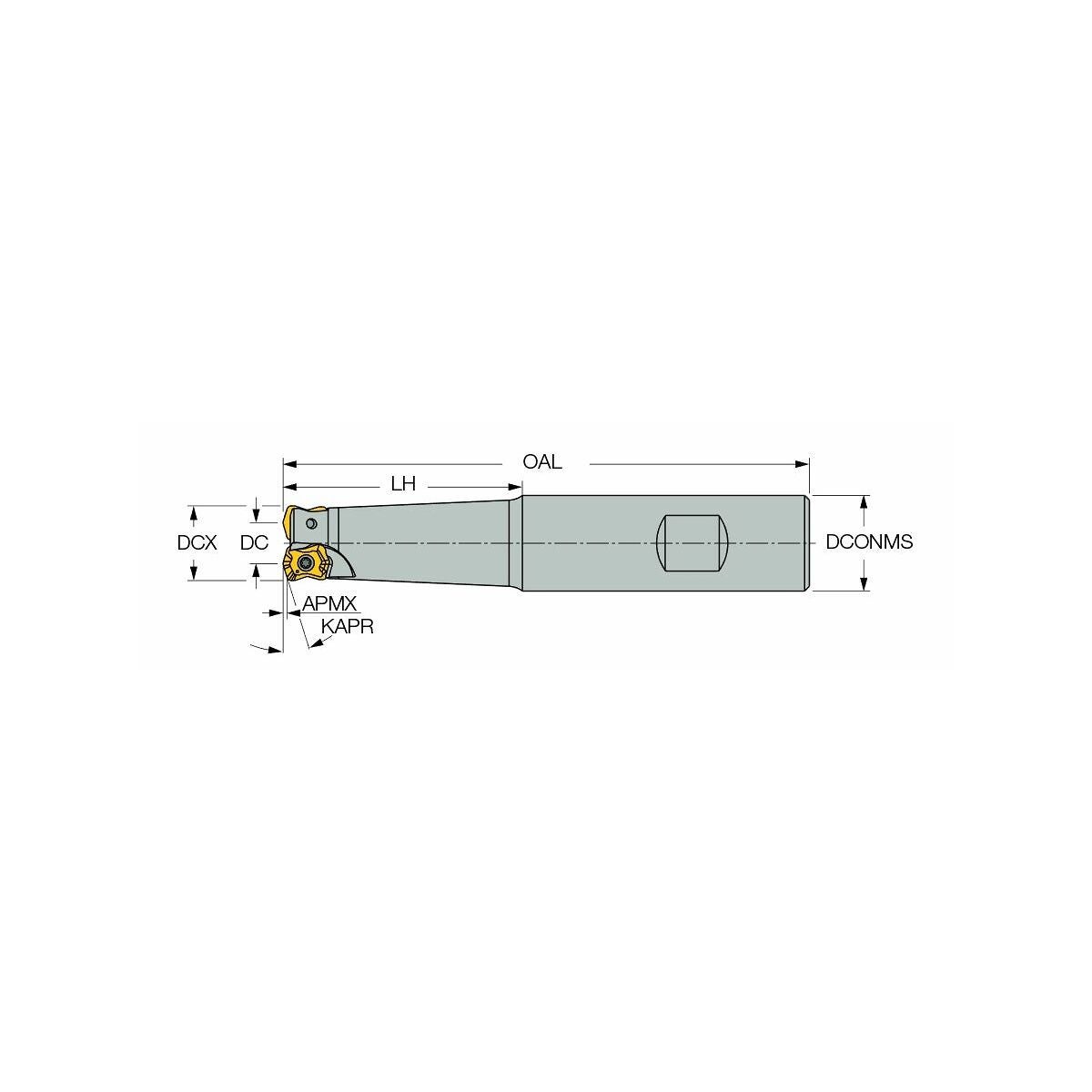

Teknisk data
| Fräsanvändning | Cirkulärfräsning; Rampning; Ramping |
|---|---|
| Skaftutförande | Cylindriskt skaft |
| Bearbetningsstrategi | HPC |
| Produktslag | Kopierfräsar |
| Usp1 | med cylinderskaft |
| Skaftdiameter ds h6 | 16 mm |
| Totallängd ltot | 120 mm |
| Passande vändskär | XNMU040310.. |
| ⌀ d3 | 8.6 mm |
| Spiralfräsning ⌀ dmax | 31 mm |
| Spiralfräsning ⌀ dmin | 24.6 mm |
| Rampningsvinkel αmax | 4.3 grad |
| Rampningslängd l för αmax | 6.6 mm |
| Inställningsvinkel κ | 17 grad |
| Axiellt spånvinkelverktyg | -8 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.5 mm |
| Invändig kylning | ja |
| Diameter ⌀ | 16 mm |
| Antal skär z | 2 |
| Utkragningslängd l1 | 30 mm |
| Passande vändskär | XNMU040310..; XNMU040310..; XNMU040310.. |
| Serie | LOGIQ4FEED |
| Skaftutförande | Cylindriskt skaft; Cylindriskt skaft; Cylindriskt skaft |
| Invändig | ja; ja; ja |
| Tillverkarens beteckning | FFX4 ED16-2-030-C16-04 |
| Spiralfräsning ap | 0.8 mm |
| Serie | LOGIQ4FEED; LOGIQ4FEED; LOGIQ4FEED |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=221100&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 221100 |
|---|---|
| EAN | 7291075392739 |
