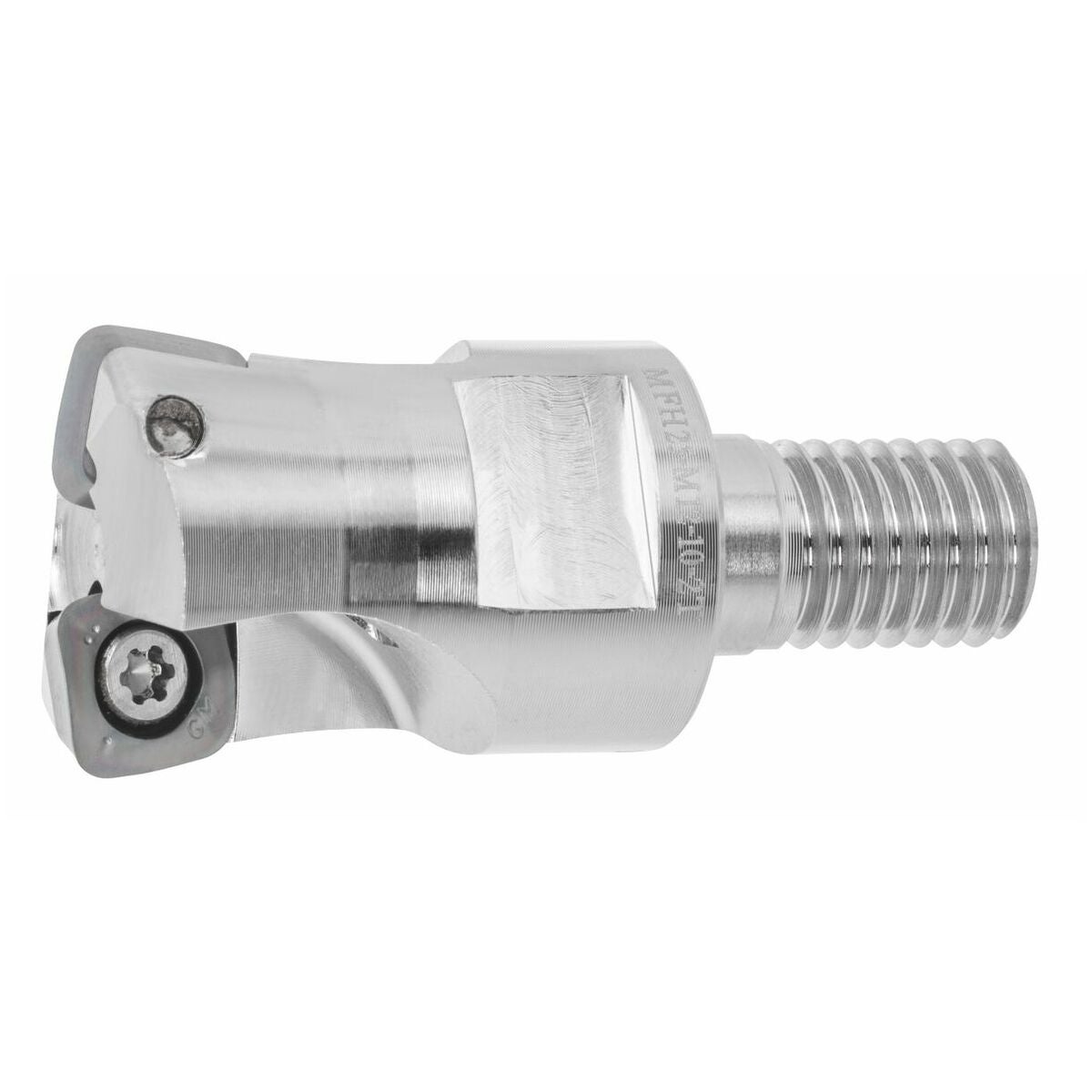

Kopierfräs MFH MFH Harrier med gänga
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Beskrivning
Högmatningsfräsen MFH Harrier möjliggör korta bearbetningstider tack vare höga matningsvärden med stora skärdjup. Kombinationen av konvexa eggar och spånvinkeln minskar skärkraften och minimerar vibrationstendenserna.
Användningsdata
För högre produktivitet vid plan-, ur- och spårfräsning. Stora utkragningslängder vid rampning är inget problem tack vare den låga skärkraften.

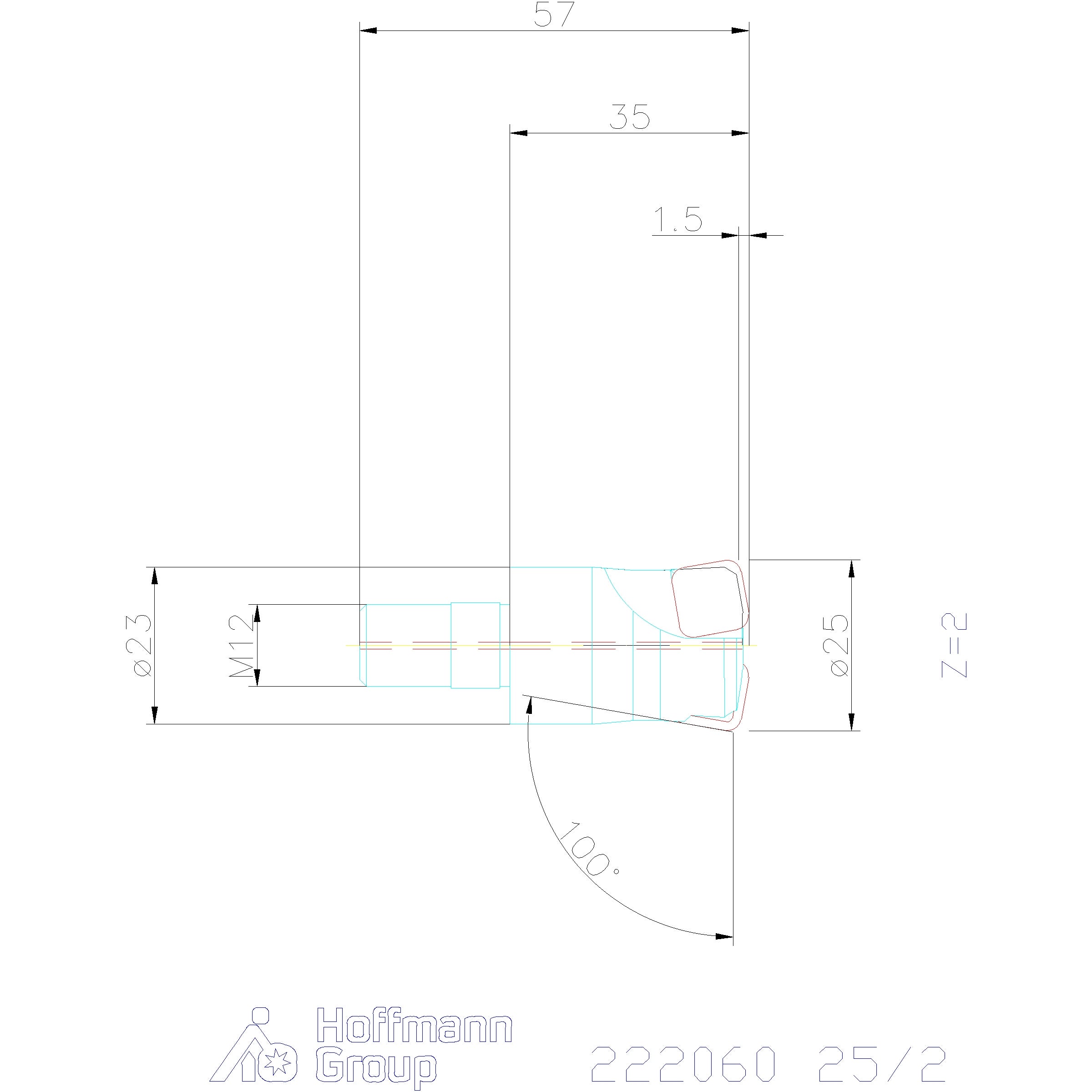

Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | med gänga |
| Bearbetningsstrategi | HPC |
| Produktslag | Kopierfräs |
| Usp1 | MFH Harrier med gänga |
| Totallängd ltot | 35 mm |
| Passande vändskär | SOMT.. |
| Vändskärsskruv | 229717 (15IP; 3,5 Nm) |
| Vändskärsstorlek | 10 |
| Maximalt sågdjup ap max | 1.5 mm |
| ⌀ d3 | 8 mm |
| Maximalt skärdjup ap max vid ld-geometri | 3.5 mm |
| Spiralfräsning ⌀ dmax | 48 mm |
| Spiralfräsning ⌀ dmin | 33 mm |
| Rampningsvinkel αmax | 2.79 grad |
| Rampningslängd l för αmax | 7.4 mm |
| Inställningsvinkel κ | 10 grad |
| Axiellt spånvinkelverktyg | 10 grad |
| Fz helix | 0.7 |
| Största matning vändskärsplatta seks | 0.36 mm |
| Invändig kylning | ja |
| Diameter ⌀ | 25 mm |
| Antal skär z | 2 |
| Fästgänga m | M12 |
| Fri längd | 35 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=222060&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 222060 |
|---|---|
| EAN | 4960664712458 |
