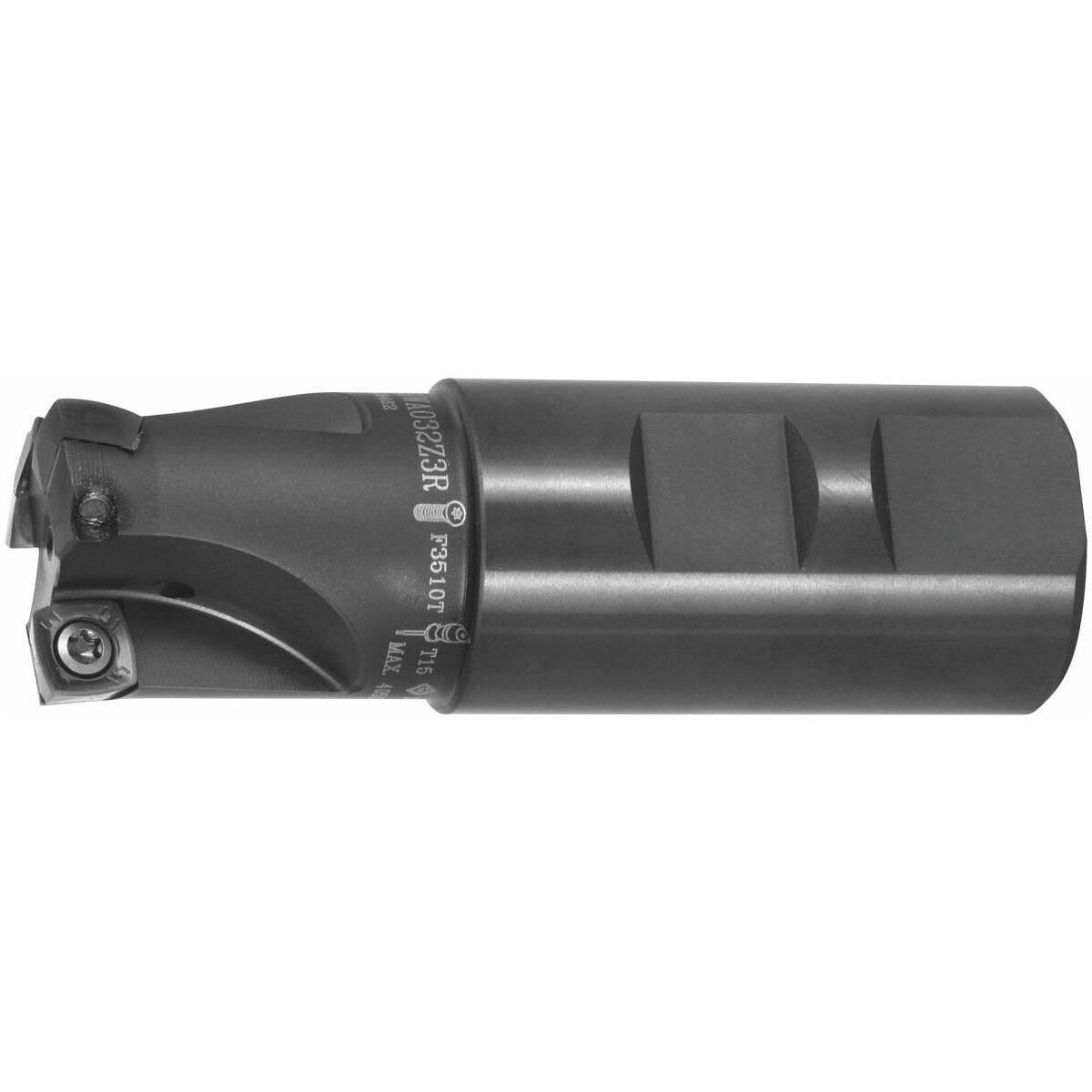

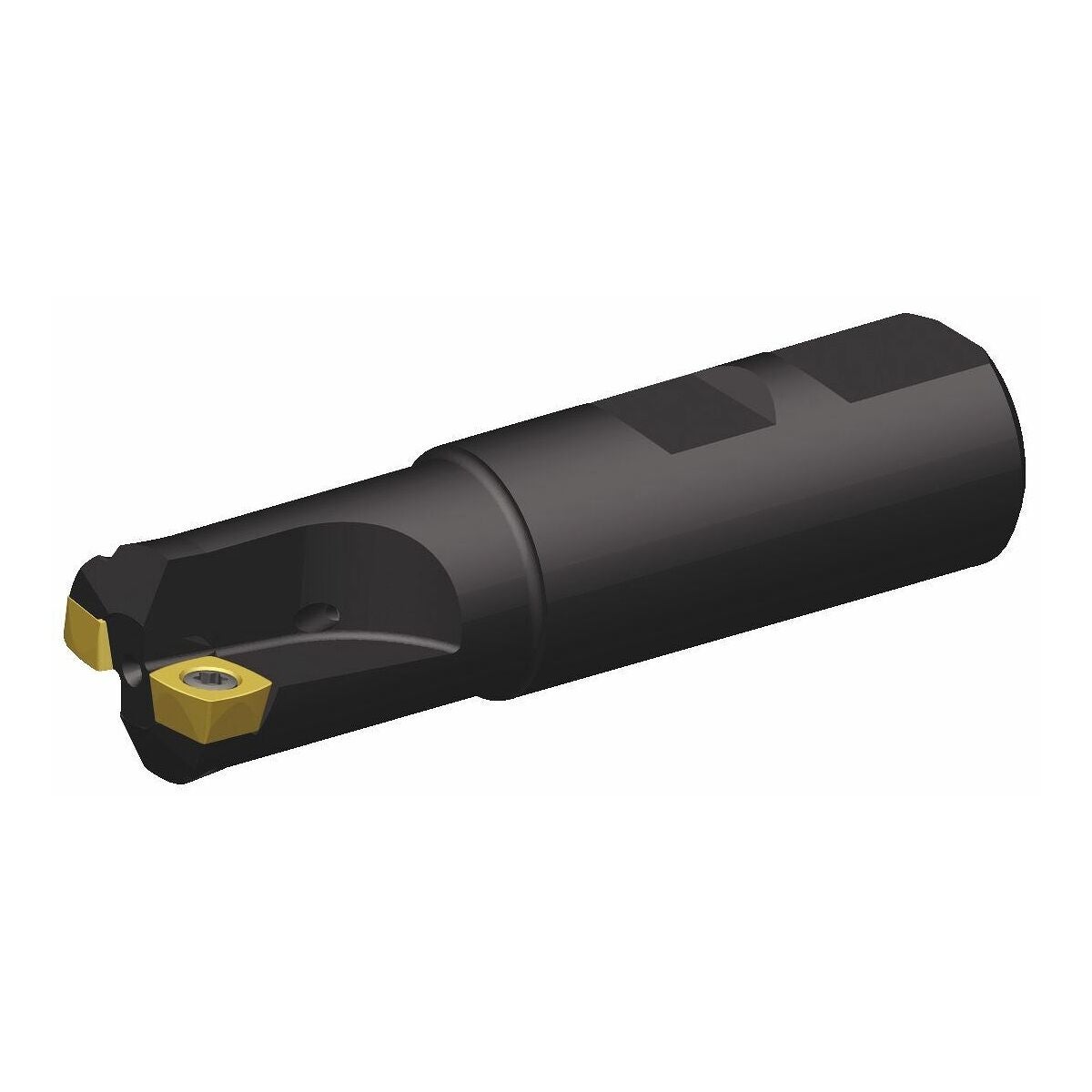

Kopierfräs 7792VX weldon-skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Beskrivning
Vändskärens unika konstruktion och deras spånvinkel i fräskroppen minskar radialkrafterna avsevärt och avleder dem i radiell riktning. Extra tjocka vändskär med fyra eggar för mycket besvärliga tillämpningar och hög lönsamhet. Verktyget har speciella fördelar vid planfräsning och fräsning av djupa fickor och är tack vare slipad Wiperfas även lämplig för rampning och finbearbetning.
Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | weldon-skaft |
| Bearbetningsstrategi | HPC |
| Produktslag | Kopierfräs |
| Skaftdiameter ds h6 | 32 mm |
| Totallängd ltot | 100 mm |
| Passande vändskär | XD.. 0904 |
| Vändskärsskruv | 229918 (T15; 2,1 Nm) |
| Vändskärsstorlek | 09 |
| Maximalt sågdjup ap max | 1.5 mm |
| ⌀ d3 | 17 mm |
| Spiralfräsning ⌀ dmax | 62 mm |
| Spiralfräsning ⌀ dmin | 49 mm |
| Rampningsvinkel αmax | 0.88 grad |
| Rampningslängd l för αmax | 16.3 mm |
| Inställningsvinkel κ | 13 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.7 |
| Största matning vändskärsplatta seks | 0.25 mm |
| Invändig kylning | ja |
| Diameter ⌀ | 32 mm |
| Antal skär z | 3 |
| Utkragningslängd l1 | 40 mm |
| Passande vändskär | XD.. 0904; XD.. 0904; XD.. 0904 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=221903&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 221903 |
|---|---|
| EAN | 4059782504875 |
