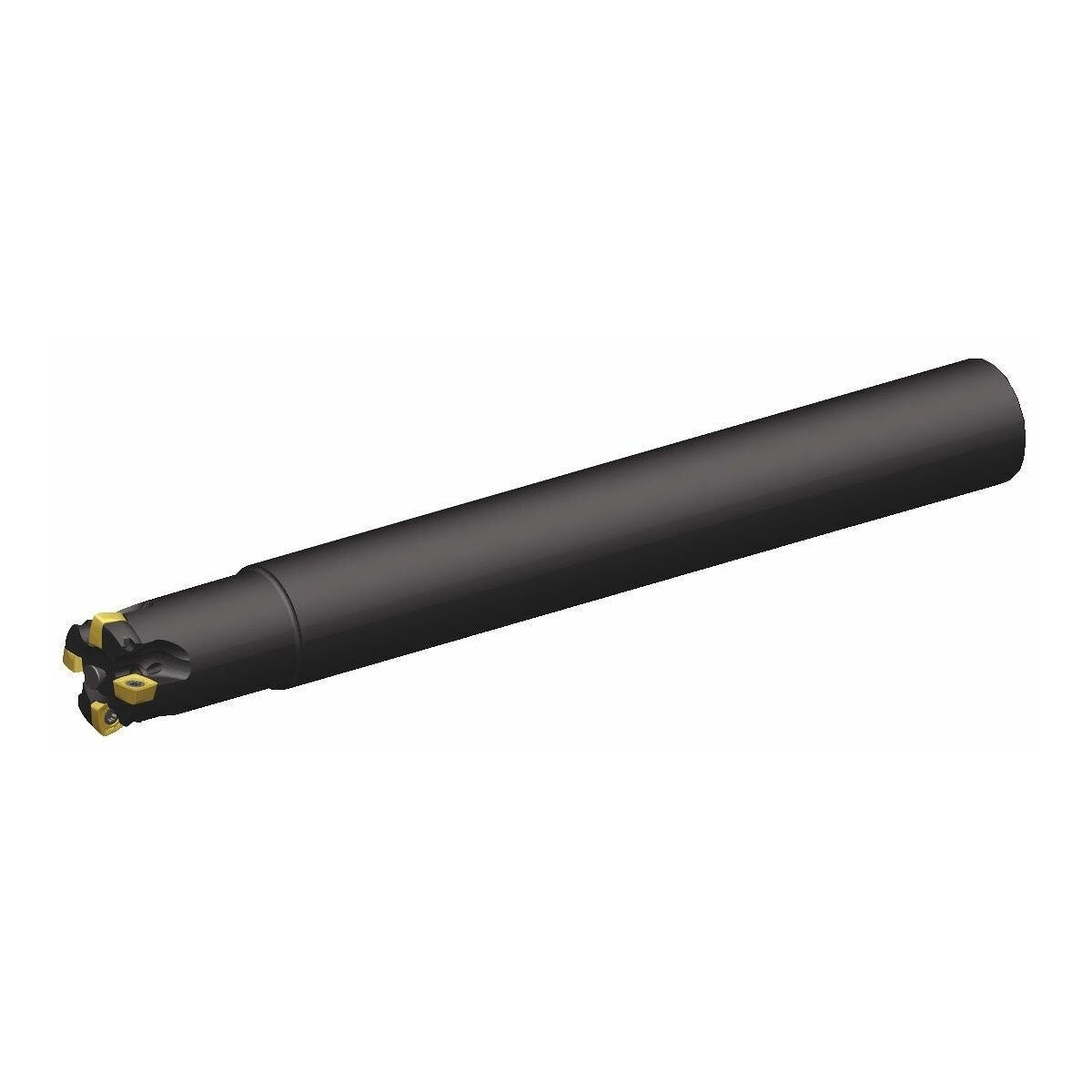

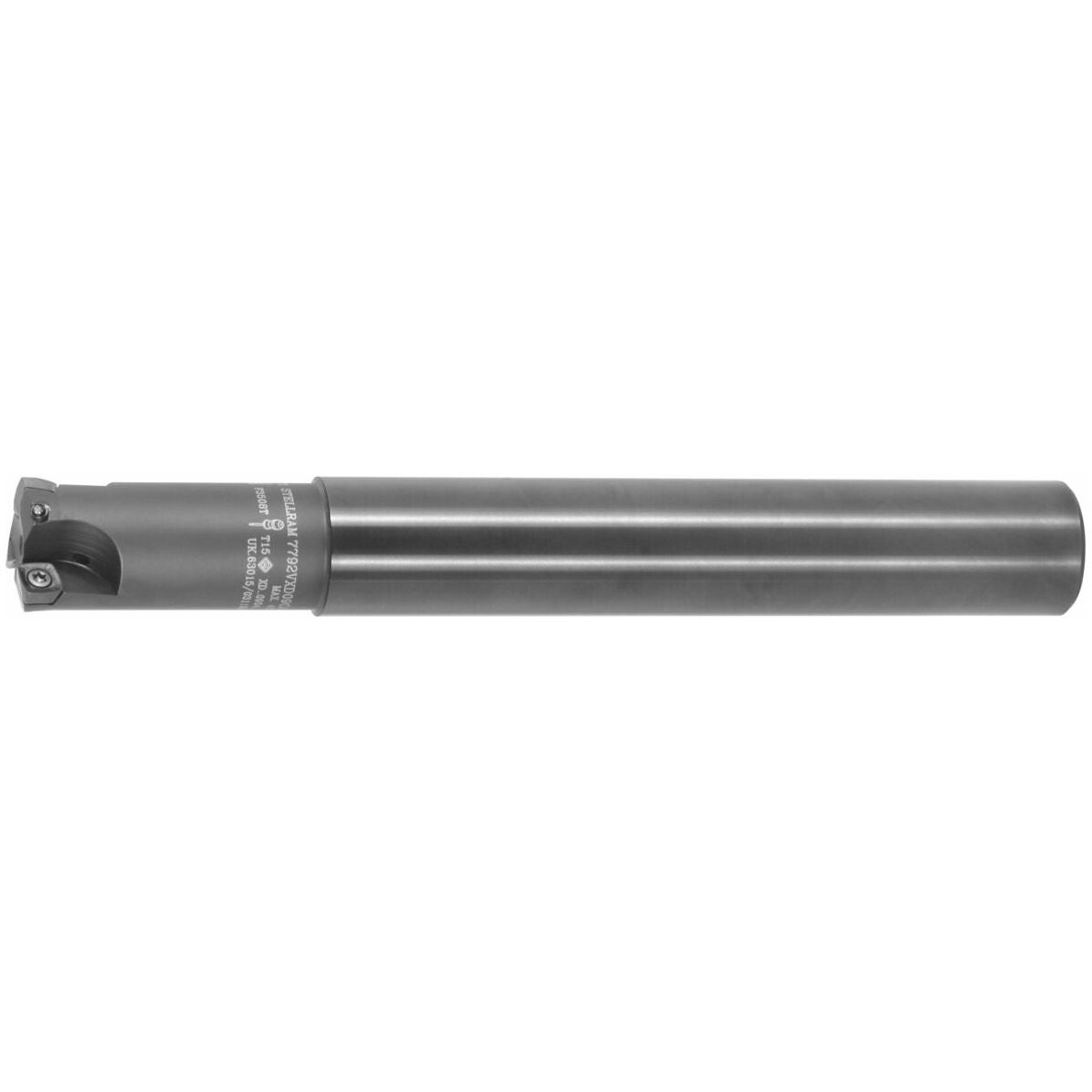

Kopierfräs 7792VX Cylindriskt skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Beskrivning

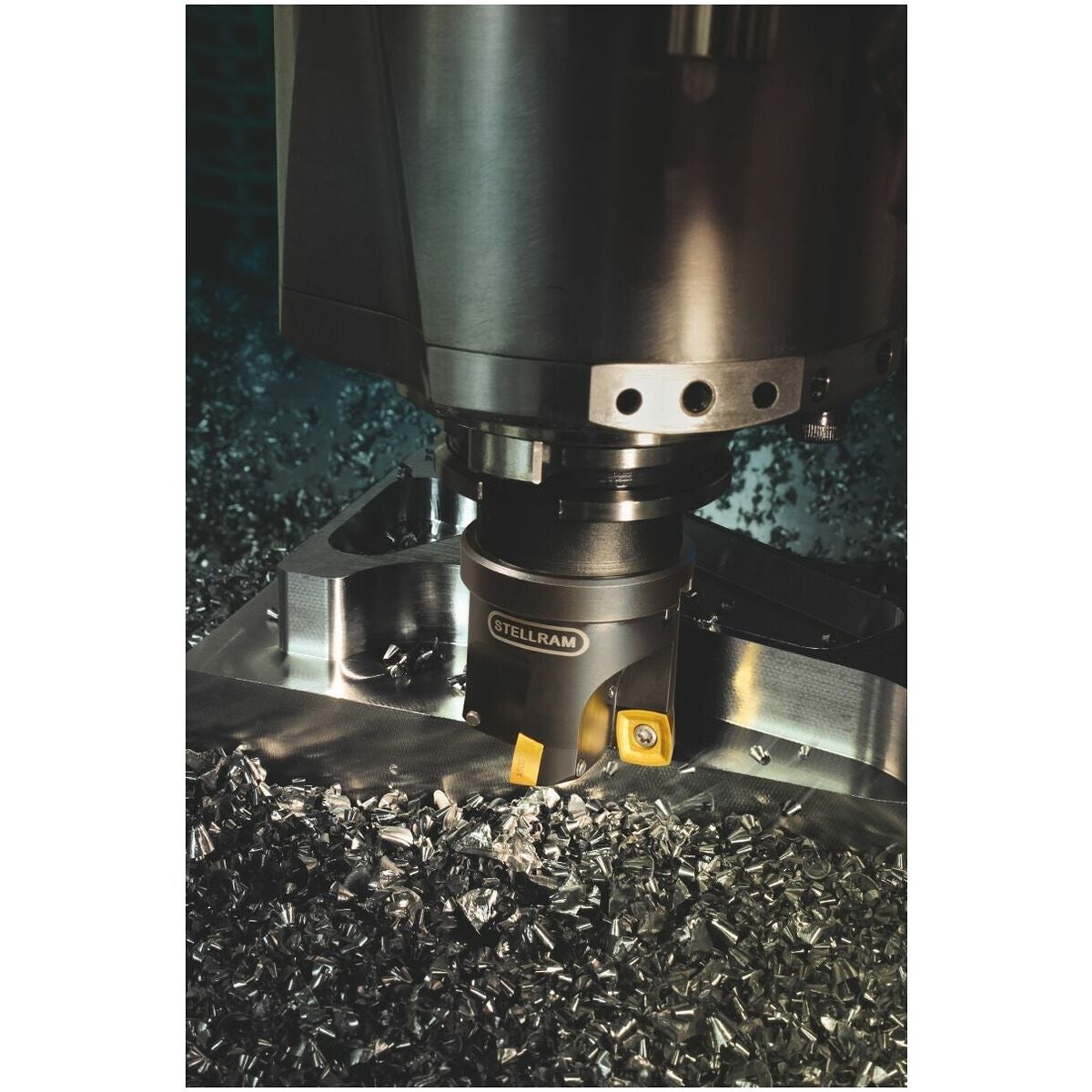

Vändskärens unika konstruktion och deras spånvinkel i fräskroppen minskar radialkrafterna avsevärt och avleder dem i radiell riktning. Extra tjocka vändskär med fyra eggar för mycket besvärliga tillämpningar och hög lönsamhet. Verktyget har speciella fördelar vid planfräsning och fräsning av djupa fickor och är tack vare slipad Wiperfas även lämplig för rampning och finbearbetning.
Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | Cylindriskt skaft |
| Bearbetningsstrategi | HPC |
| Produktslag | Kopierfräs |
| Usp1 | 7792VX med cylinderskaft |

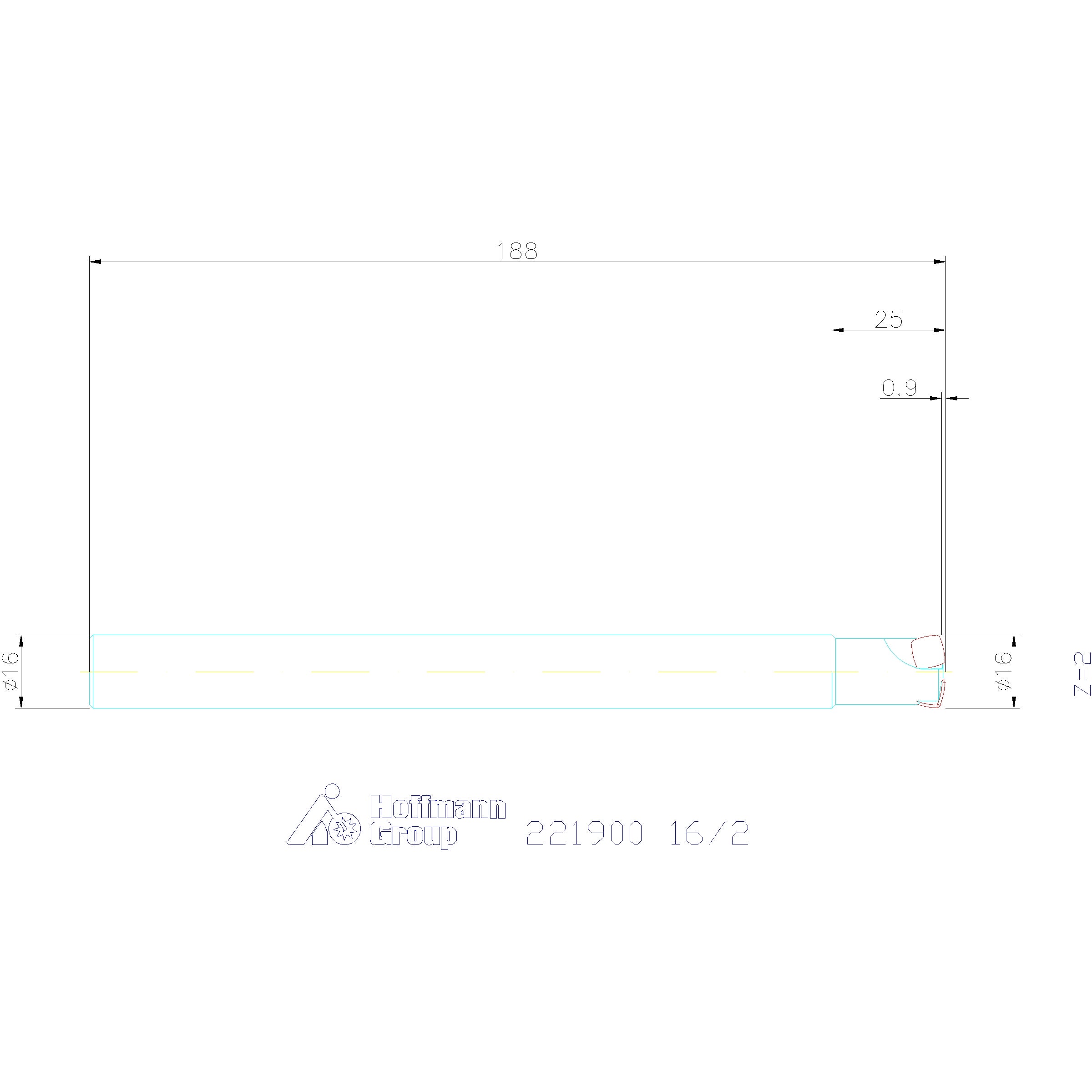

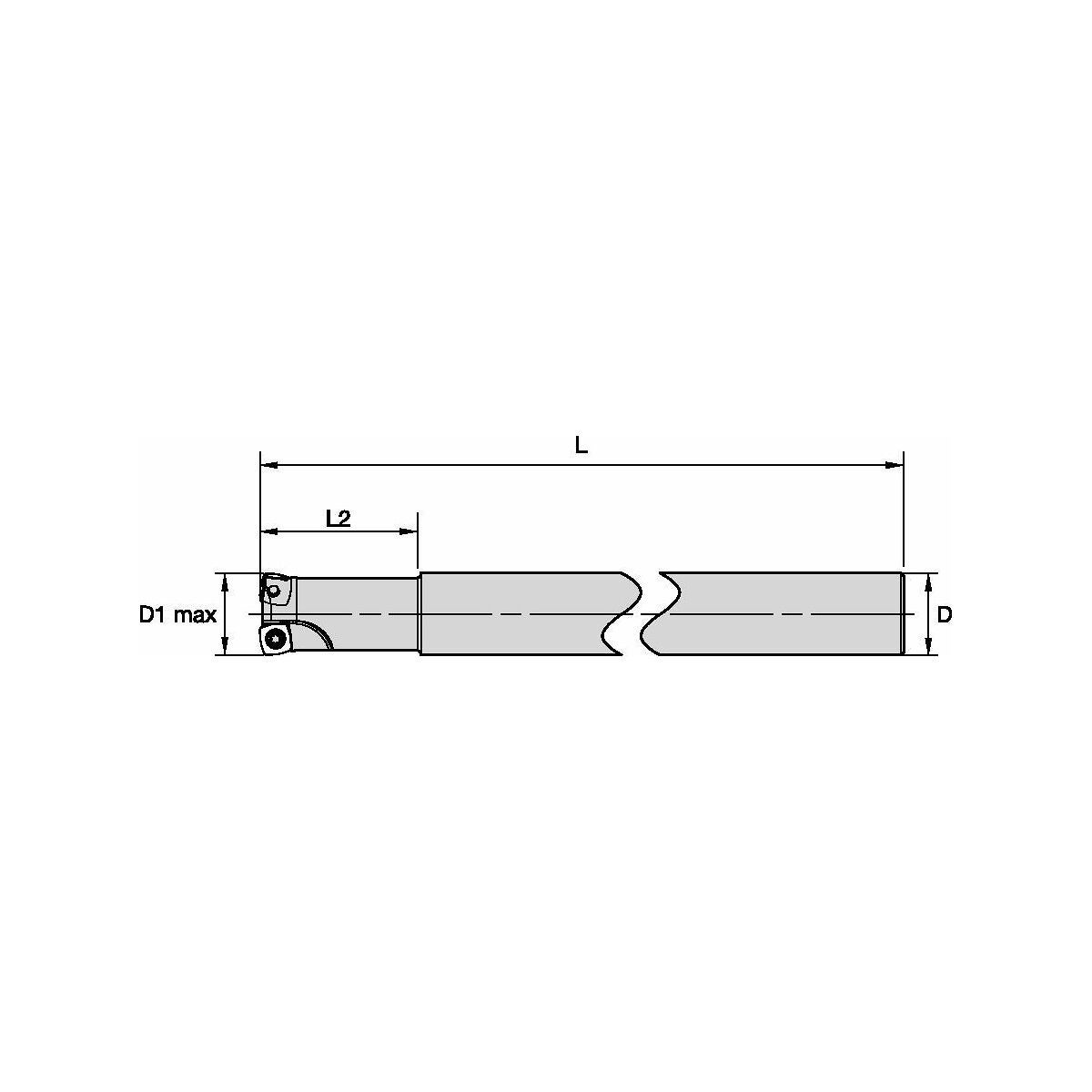

| Skaftdiameter ds h6 | 16 mm |
| Totallängd ltot | 188 mm |
| Passande vändskär | XD.. |
| Vändskärsskruv | 229915 (T7; 0,8 Nm) |
| Vändskärsstorlek | 06 |
| Maximalt sågdjup ap max | 0.9 mm |
| ⌀ d3 | 5 mm |
| Spiralfräsning ⌀ dmax | 30 mm |
| Spiralfräsning ⌀ dmin | 21 mm |
| Rampningsvinkel αmax | 2.73 grad |
| Rampningslängd l för αmax | 4.2 mm |
| Inställningsvinkel κ | 10 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.7 |
| Största matning vändskärsplatta seks | 0.2 mm |
| Invändig kylning | ja |
| Diameter ⌀ | 16 mm |
| Antal skär z | 2 |
| Utkragningslängd l1 | 25 mm |
| Passande vändskär | XP.. 0603; XP.. 0603; XP.. 0603 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=221900&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 221900 |
|---|---|
| EAN | 2050002058453 |
