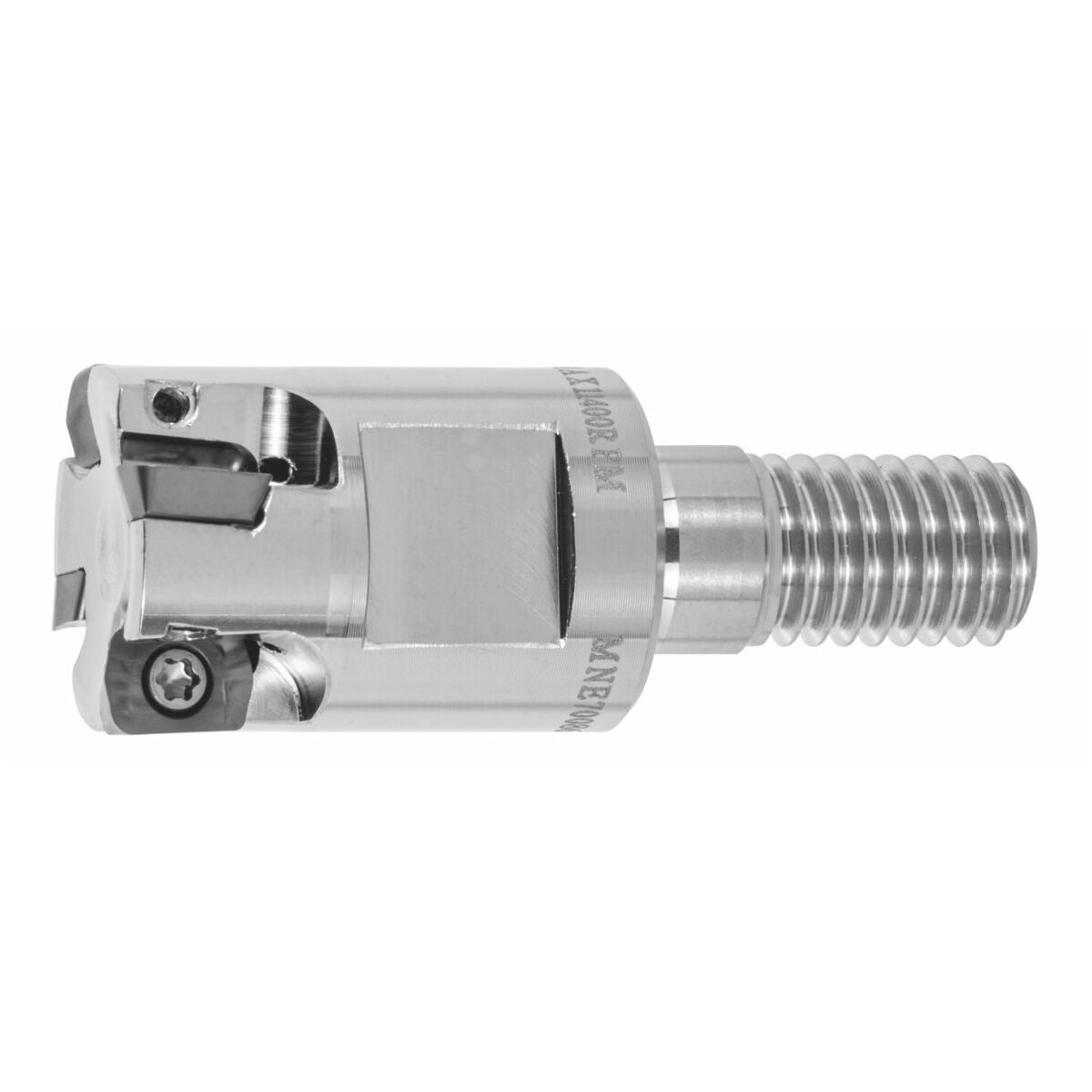

Högmatningsfräs MFH mikro med gänga
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
För ytterst ekonomisk bearbetning genom hög matningshastighet. Vibrationsdämpning genom skärkraftsreducering.

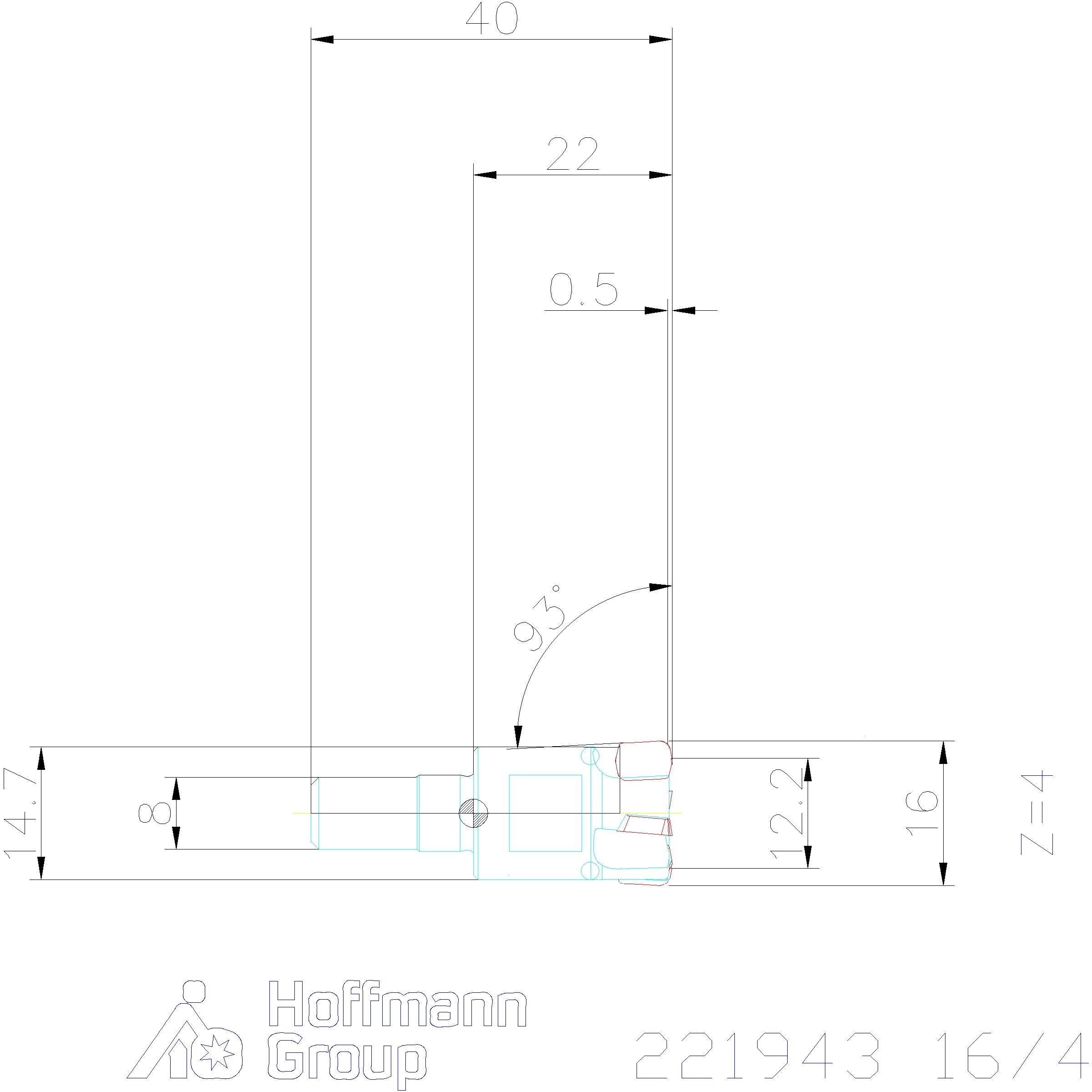

Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | med gänga |
| Bearbetningsstrategi | HPC |
| Produktslag | Kopierfräs |
| Usp1 | MFH micro med gänga |
| Totallängd ltot | 22 mm |
| Passande vändskär | LPGT 0102.. |
| Vändskärsskruv | 229722 (6IP; 0,6Nm) |
| Maximalt sågdjup ap max | 0.5 mm |
| ⌀ d3 | 12 mm |
| Spiralfräsning ⌀ dmax | 30 mm |
| Spiralfräsning ⌀ dmin | 28 mm |
| Rampningsvinkel αmax | 1.03 grad |
| Rampningslängd l för αmax | 11.1 mm |
| Inställningsvinkel κ | 11 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.2 mm |
| Invändig kylning | ja |
| Diameter ⌀ | 16 mm |
| Antal skär z | 4 |
| Fästgänga m | M8 |
| Fri längd | 22 mm |
| Passande vändskär | LPGT 0102..; LPGT 0102..; LPGT 0102.. |
| Skaftutförande | med gänga; med gänga; med gänga |
| Skaftmått | M8; M8; M8 |
| Bearbetningsstrategi | HPC; HPC; HPC |
| Invändig | ja; ja; ja |
| ⌀ d1 h6 | 8.5 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=221943&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 221943 |
|---|---|
| EAN | 4960664806737 |
