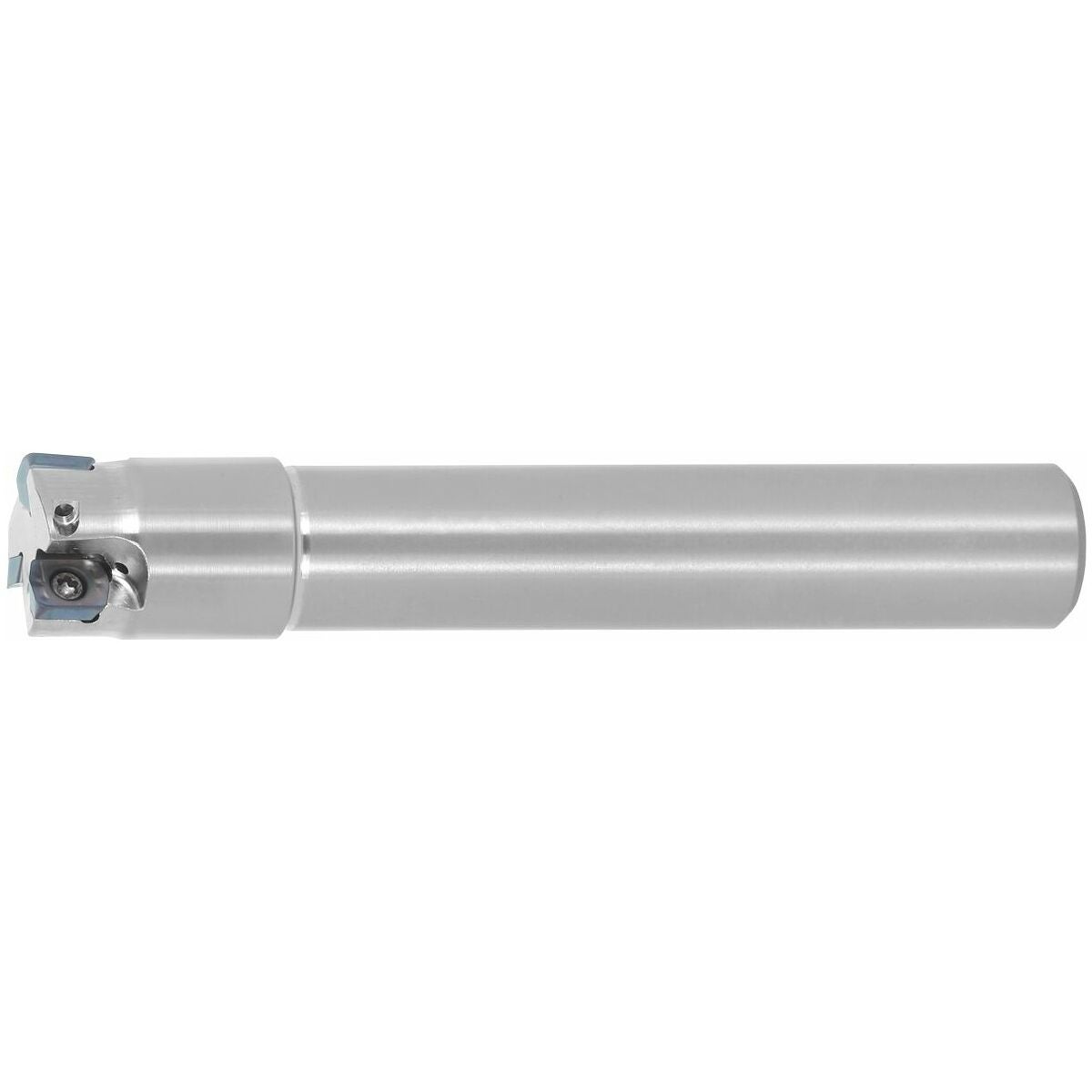

Högmatningsfräs MFH mikro Cylindriskt skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
För ytterst ekonomisk bearbetning genom hög matningshastighet. Vibrationsdämpning genom skärkraftsreducering.

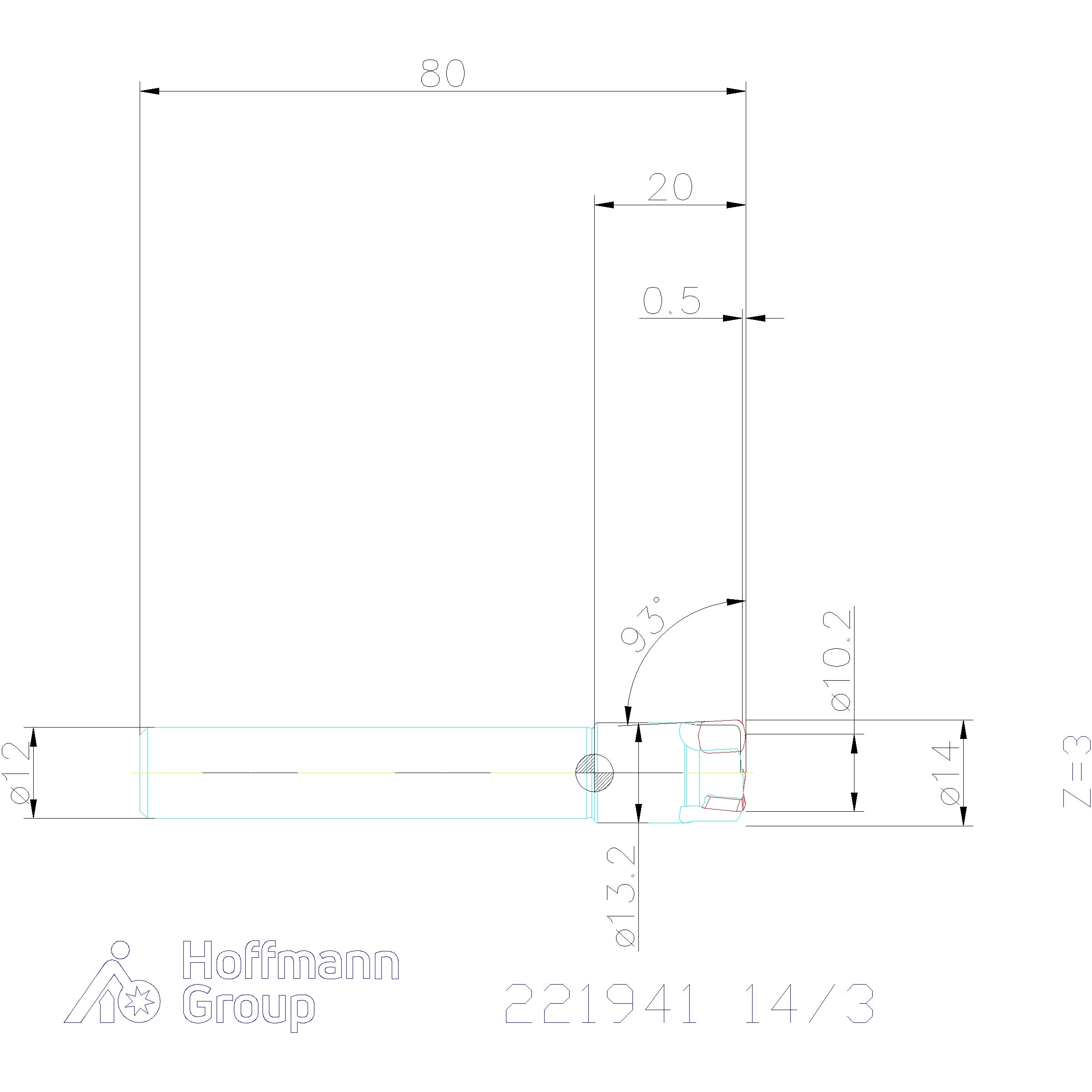

Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | Cylindriskt skaft |
| Bearbetningsstrategi | HPC |
| Produktslag | Kopierfräs |
| Usp1 | MFH micro med cylinderskaft |
| Skaftdiameter ds h6 | 12 mm |
| Totallängd ltot | 80 mm |
| Passande vändskär | LPGT 0102.. |
| Vändskärsskruv | 229722 (6IP; 0,6Nm) |
| Maximalt sågdjup ap max | 0.5 mm |
| ⌀ d3 | 10 mm |
| Spiralfräsning ⌀ dmax | 26 mm |
| Spiralfräsning ⌀ dmin | 24 mm |
| Rampningsvinkel αmax | 1.26 grad |
| Rampningslängd l för αmax | 9.1 mm |
| Inställningsvinkel κ | 11 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.2 mm |
| Invändig kylning | ja |
| Diameter ⌀ | 14 mm |
| Antal skär z | 3 |
| Utkragningslängd l1 | 20 mm |
| Passande vändskär | LPGT 0102..; LPGT 0102..; LPGT 0102.. |
| Skaftutförande | Cylindriskt skaft; Cylindriskt skaft; Cylindriskt skaft |
| Skaftmått | 12; 12; 12 |
| Bearbetningsstrategi | HPC; HPC; HPC |
| Invändig | ja; ja; ja |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=221941&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 221941 |
|---|---|
| EAN | 4960664778386 |
