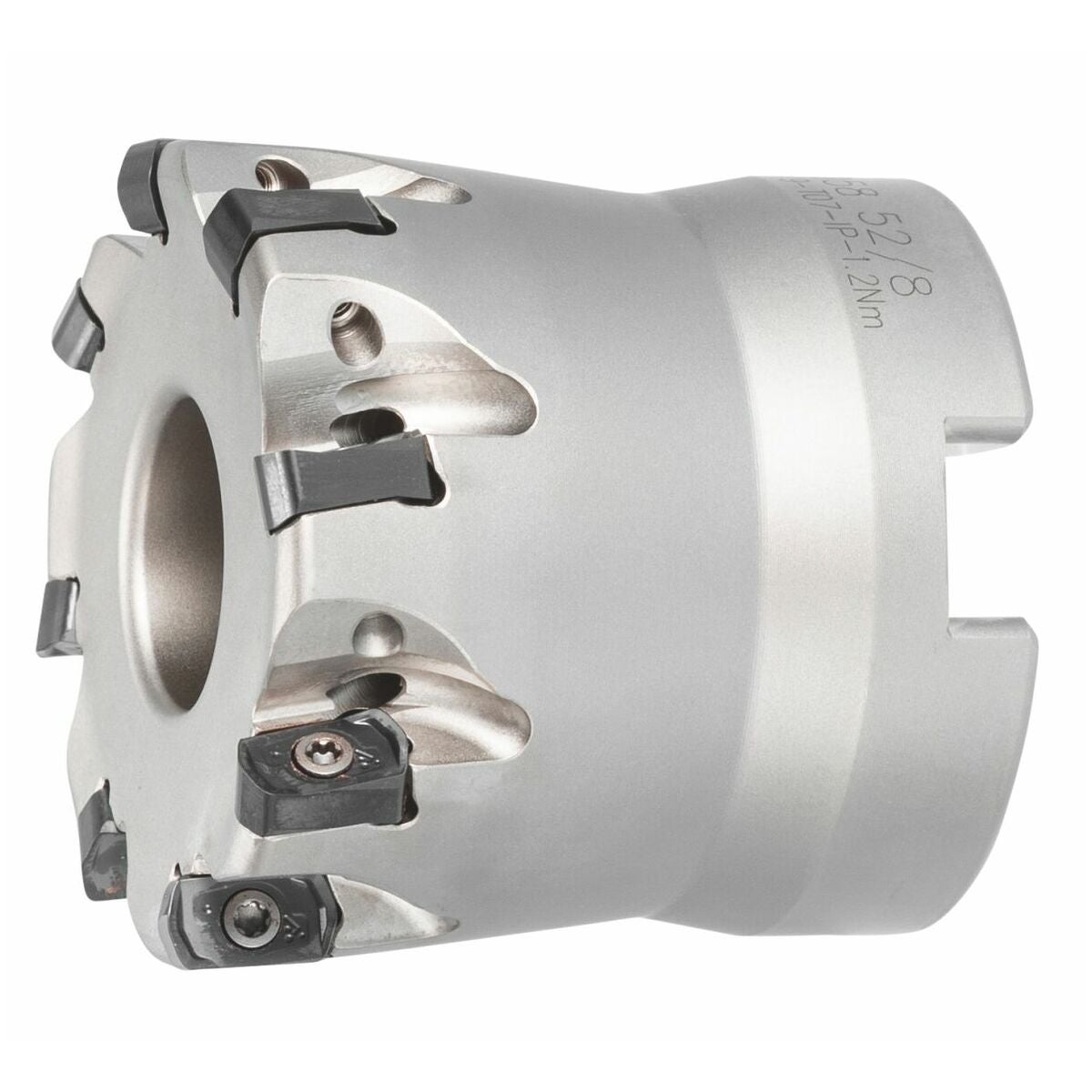

GARANT Power Q Mini högmatningsfräs med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Högmatningsfrässystem för mindre bearbetningsdiametrar och större användningsdjup. Extra effektiv genom det höga skärantalet.
Reservdel
Vändskärsskruvsats nr 269028 18 (7IP; 1,2 Nm).
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 1,2 används med klinga nr 674252 strl. 8IP.
Teknisk data
| Fräsanvändning | Cirkulärfräsning; Cirkulärfräsning; Ramping |
|---|---|
| Skaftutförande | med hål |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med hål |
| Bearbetningsstrategi | HPC |
| Totallängd ltot | 40 mm |
| Passande vändskär | ANGX10T308ZE.R |
| ⌀ d3 | 34 mm |
| Spiralfräsning ⌀ dmax | 78 mm |
| Spiralfräsning ⌀ dmin | 74 mm |
| Rampningsvinkel αmax | 0.62 grad |
| Rampningslängd l för αmax | 32.4 mm |
| Inställningsvinkel κ | 20 grad |
| Axiellt spånvinkelverktyg | -10 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.35 mm |
| Spiralfräsning ap | 1 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 40 mm |
| Antal skär z | 7 |
| Fri längd | 40 mm |
| Fästhåls⌀ | 16 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=213058&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 213058 |
|---|---|
| EAN | 4062406566722 |
