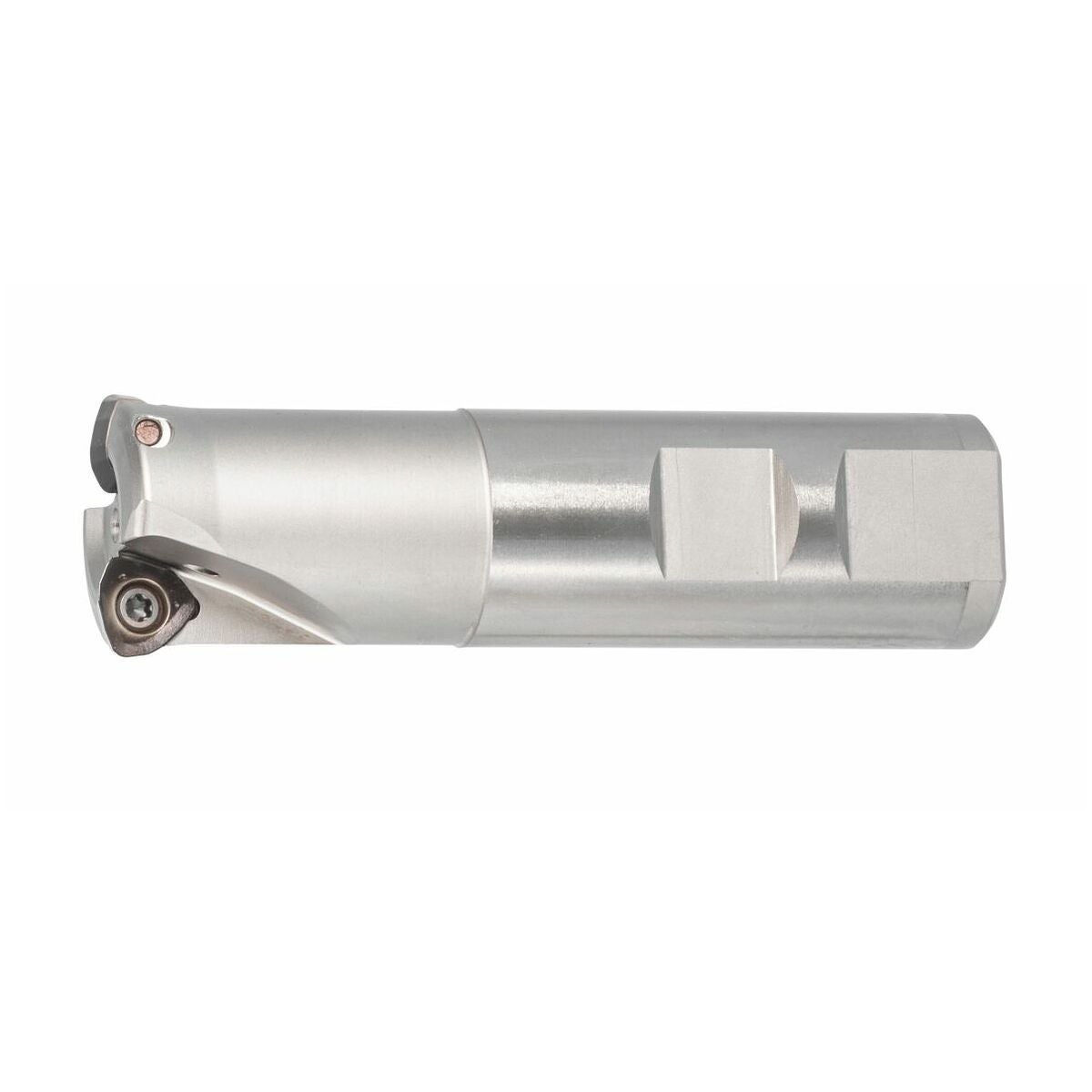

GARANT Power Q högmatningsfräs weldon-skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Reservdel
Vändskärsskruvar, sats nr 219799 2 (10IP; 2,2 Nm).
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 2,2 används med klinga nr 674252 strl. 10IP.
Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | weldon-skaft |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med Weldonskaft |
| Bearbetningsstrategi | HPC |

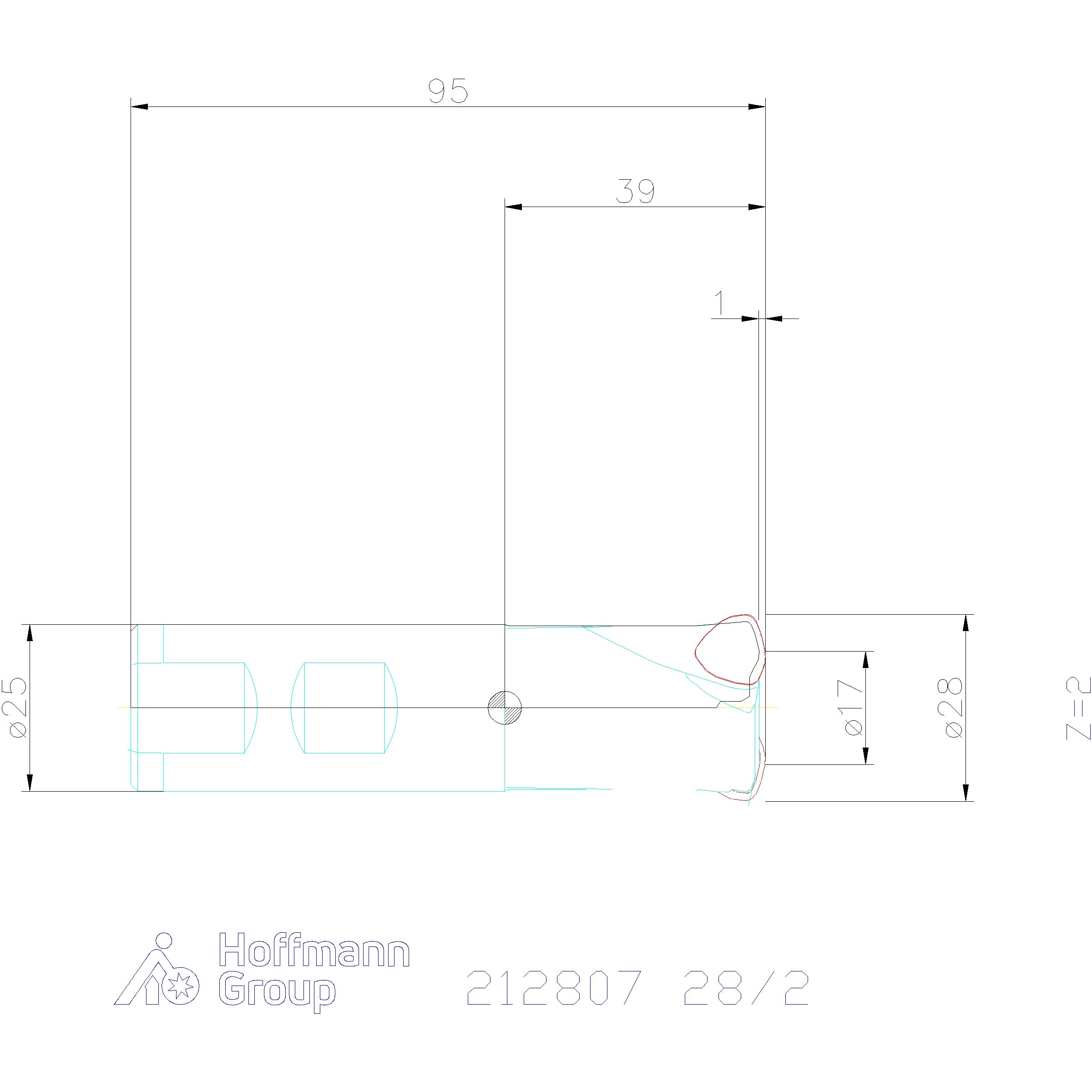

| Skaftdiameter ds h6 | 25 mm |
| Totallängd ltot | 95 mm |
| Passande vändskär | XDM.090416 |
| ⌀ d3 | 16 mm |
| Spiralfräsning ⌀ dmax | 54 mm |
| Spiralfräsning ⌀ dmin | 44 mm |
| Rampningsvinkel αmax | 2.56 grad |
| Rampningslängd l för αmax | 13.43 mm |
| Inställningsvinkel κ | 16 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.6 mm |
| Spiralfräsning ap | 1 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 28 mm |
| Antal skär z | 2 |
| Utkragningslängd l1 | 39 mm |
| Invändig | ja |
| Skaftutförande | weldon-skaft |
| Skaftmått | 25 |
| Passande vändskär | XDM.090416 |
| Bearbetningsstrategi | HPC |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=212807&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 212807 |
|---|---|
| EAN | 4045197939036 |
