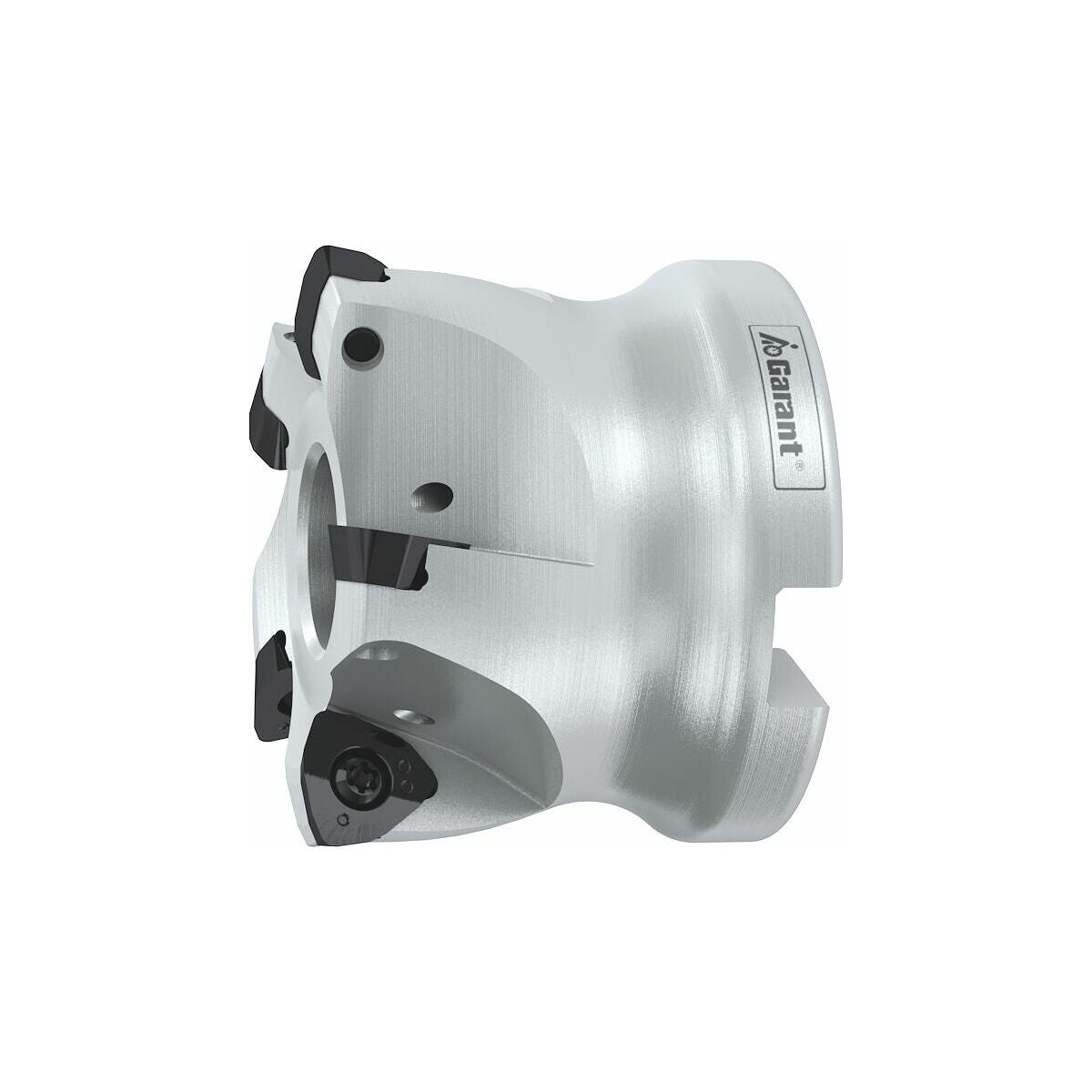

GARANT Power Q högmatningsfräs med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Reservdel
Vändskärsskruvar, sats nr 219812 (15IP; 5,0 Nm).
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 5,0 används med klinga nr 674252 strl. 15IP.

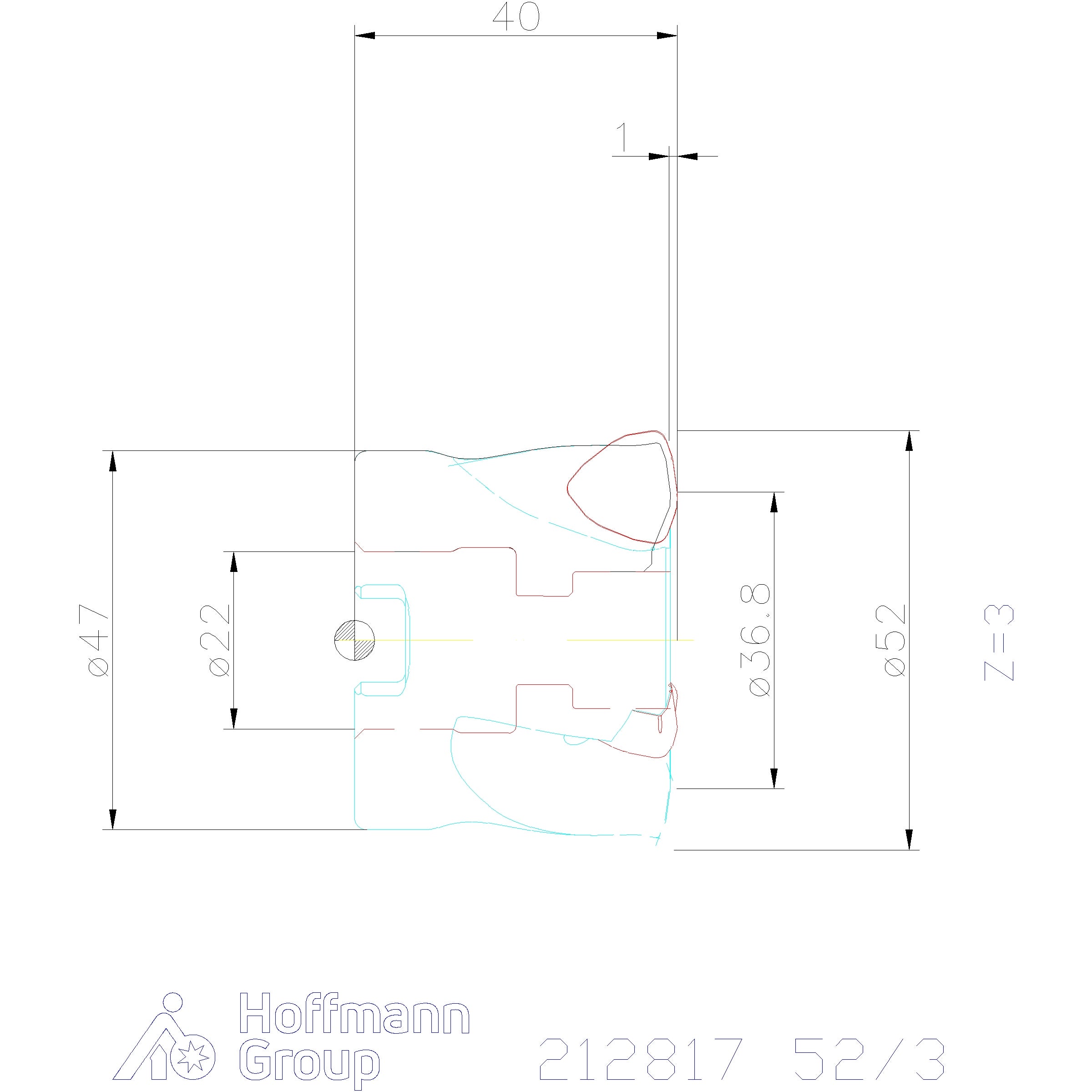

Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | med hål |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med hål |
| Bearbetningsstrategi | HPC |
| Totallängd ltot | 40 mm |
| Passande vändskär | XDM.120516 |
| ⌀ d3 | 36 mm |
| Spiralfräsning ⌀ dmax | 102 mm |
| Spiralfräsning ⌀ dmin | 88 mm |
| Rampningsvinkel αmax | 1.42 grad |
| Rampningslängd l för αmax | 32.34 mm |
| Inställningsvinkel κ | 11 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.8 mm |
| Spiralfräsning ap | 1.5 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 52 mm |
| Antal skär z | 3 |
| Fri längd | 40 mm |
| Fästhåls⌀ | 22 mm |
| Invändig | ja |
| Skaftutförande | med hål |
| Skaftmått | 22 |
| Passande vändskär | XDM.120516 |
| Bearbetningsstrategi | HPC |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=212817&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 212817 |
|---|---|
| EAN | 4045197939364 |
