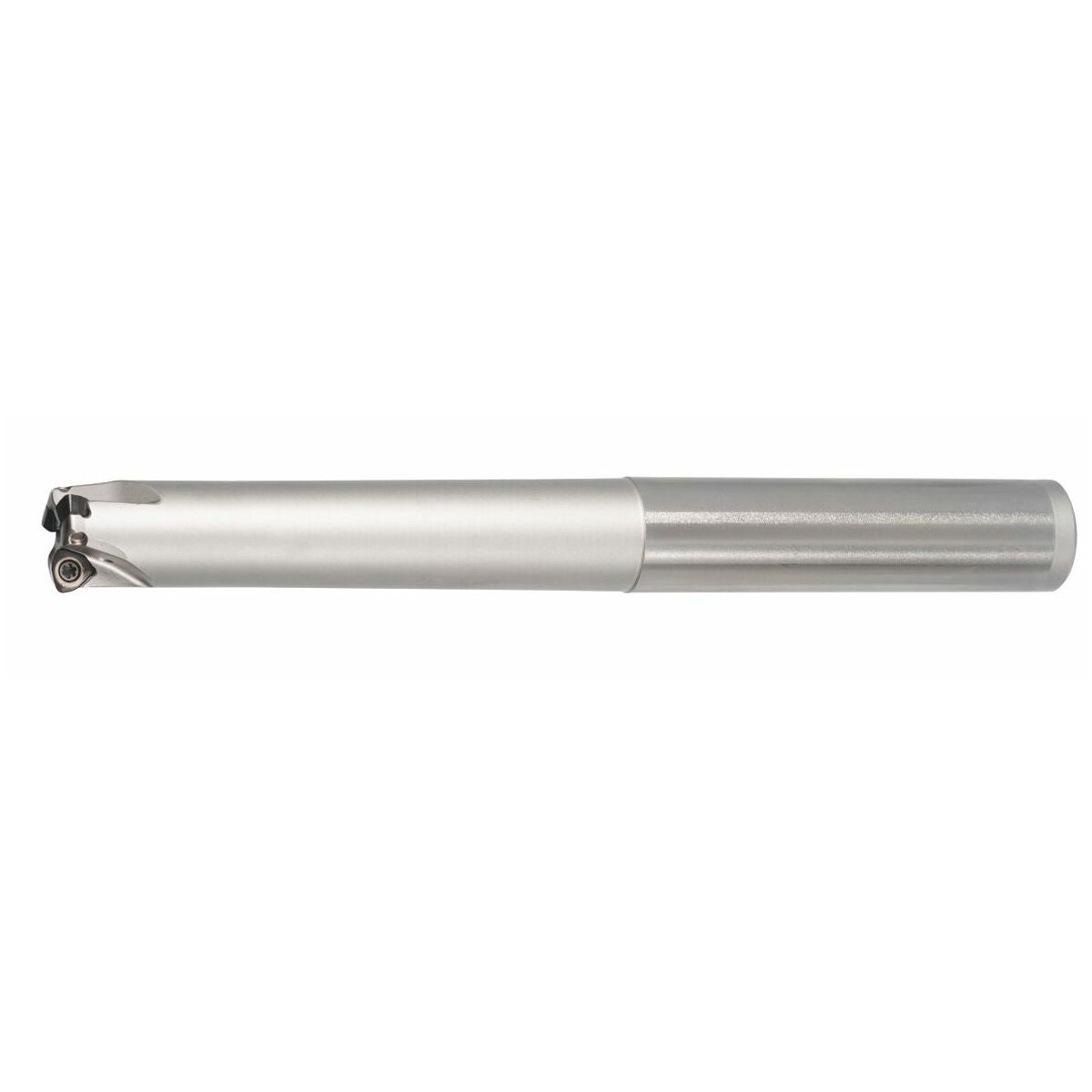

GARANT Power Q högmatningsfräs Cylindriskt skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Reservdel
Vändskärsskruvar, sats nr 219799 1 (8IP; 1,2 Nm).
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 1,2 används med klinga nr 674252 strl. 8IP.
Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | Cylindriskt skaft |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med cylinderskaft |
| Bearbetningsstrategi | HPC |

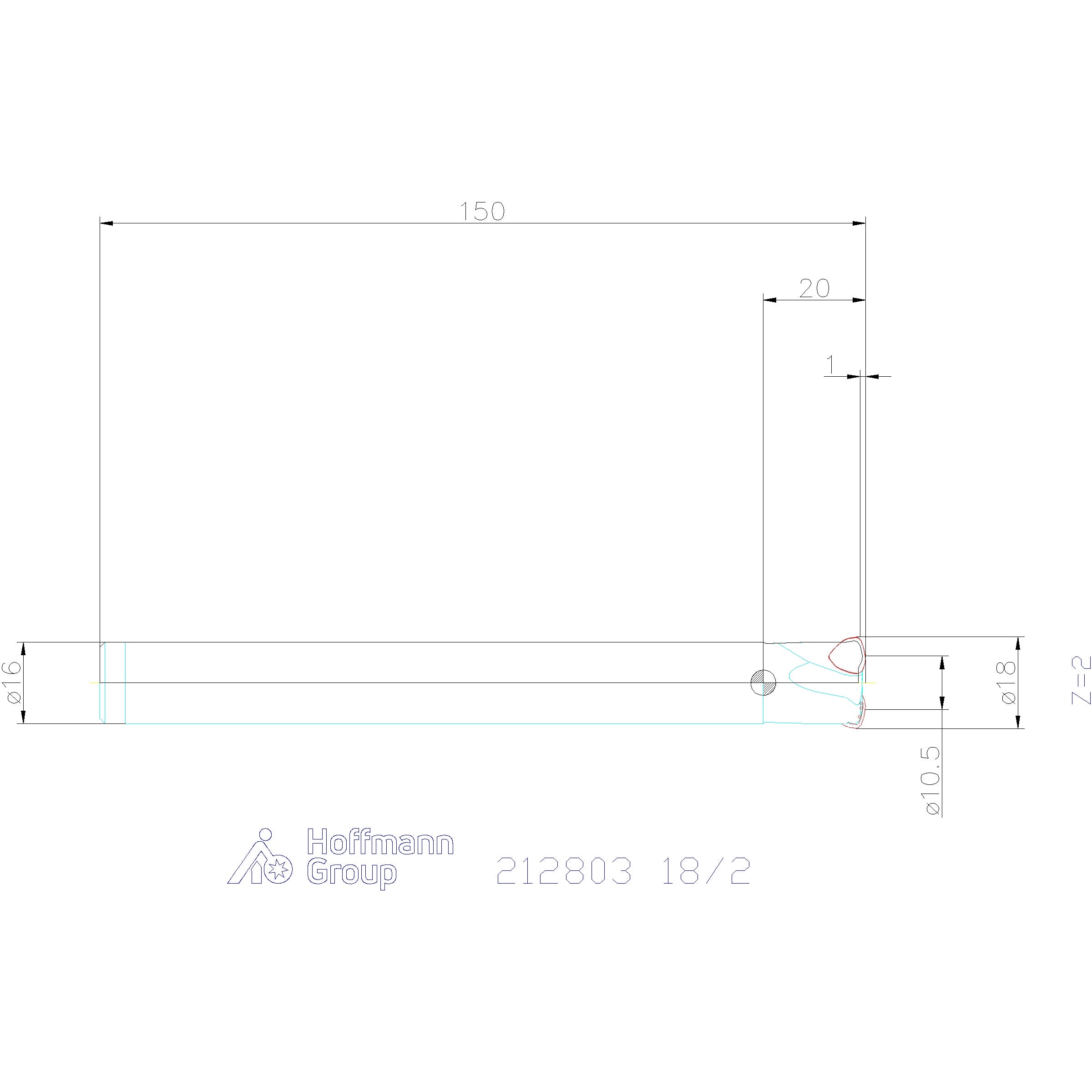

| Skaftdiameter ds h6 | 16 mm |
| Totallängd ltot | 150 mm |
| Passande vändskär | XOM.060310 |
| ⌀ d3 | 10 mm |
| Spiralfräsning ⌀ dmax | 34 mm |
| Spiralfräsning ⌀ dmin | 28 mm |
| Rampningsvinkel αmax | 2.82 grad |
| Rampningslängd l för αmax | 8.13 mm |
| Inställningsvinkel κ | 15 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.4 mm |
| Spiralfräsning ap | 0.3 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 18 mm |
| Antal skär z | 2 |
| Utkragningslängd l1 | 20 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=212803&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 212803 |
|---|---|
| EAN | 4045197956033 |
