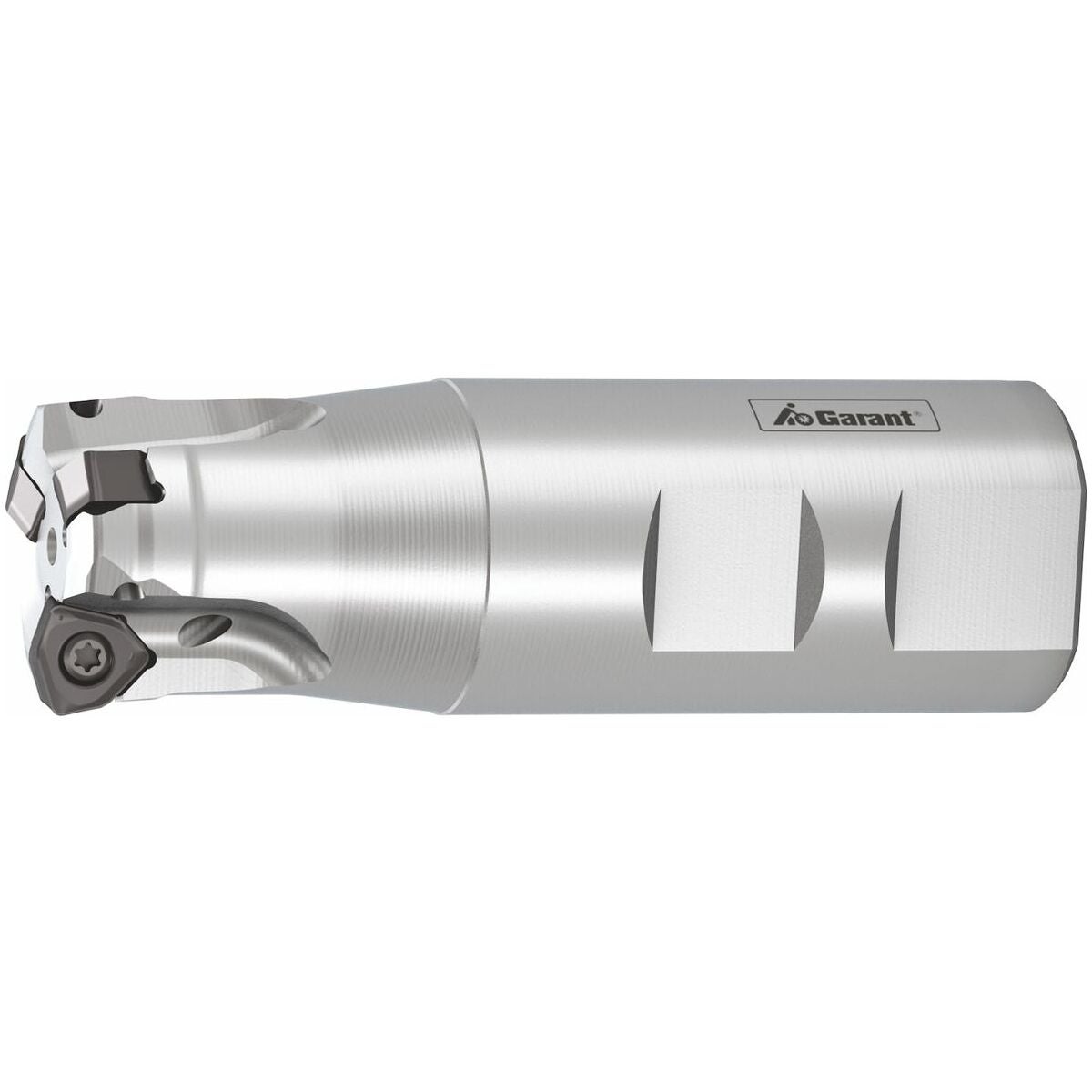

GARANT Power Q Double högmatningsfräs weldon-skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Verktygssystem med synnerligen stabil vändskärsplattbäddning för processäkert arbete. Skärkraftreducerande verktygsgeometrier ger ett betydande bidrag till avlastningen av huvudspindeln.
Reservdel
Vändskärsskruvsats nr 219799 7 (10IP; 2,8 Nm).
Anmärkning
GARANT Använd momentskruvdragare TQ nr 211750 storlek 2,8 med klinga nr 674252 storlek 10IP.
Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | weldon-skaft |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med Weldonskaft |
| Bearbetningsstrategi | HPC |

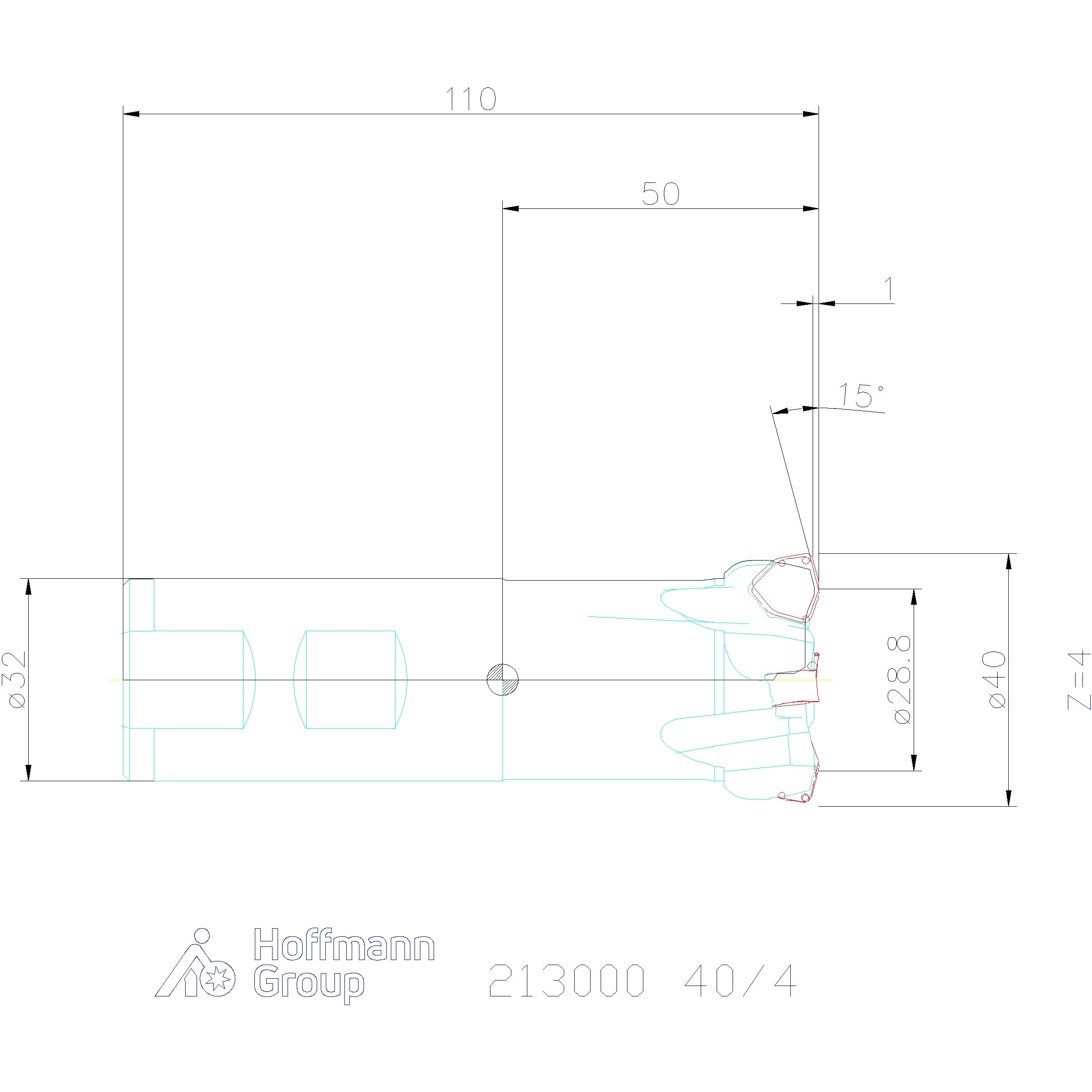

| Skaftdiameter ds h6 | 32 mm |
| Totallängd ltot | 110 mm |

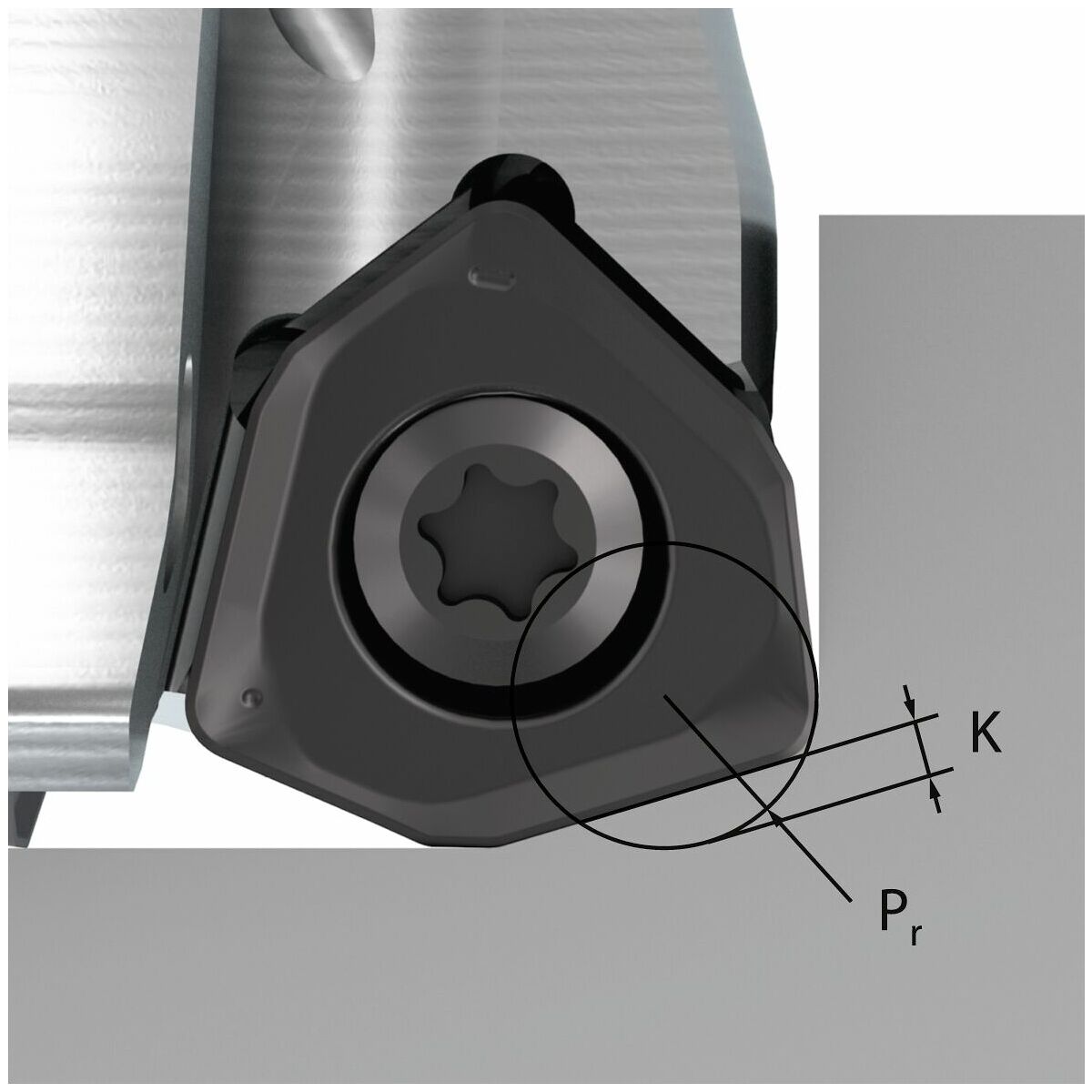

| Passande vändskär | XOMU094812 |
| ⌀ d3 | 30 mm |
| Spiralfräsning ⌀ dmax | 78 mm |
| Spiralfräsning ⌀ dmin | 70 mm |
| Rampningsvinkel αmax | 1.25 grad |
| Rampningslängd l för αmax | 27.55 mm |
| Inställningsvinkel κ | 15 grad |
| Axiellt spånvinkelverktyg | -6 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.6 mm |
| Spiralfräsning ap | 1.2 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 40 mm |
| Antal skär z | 4 |
| Utkragningslängd l1 | 50 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=213000&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 213000 |
|---|---|
| EAN | 4062406266370 |
