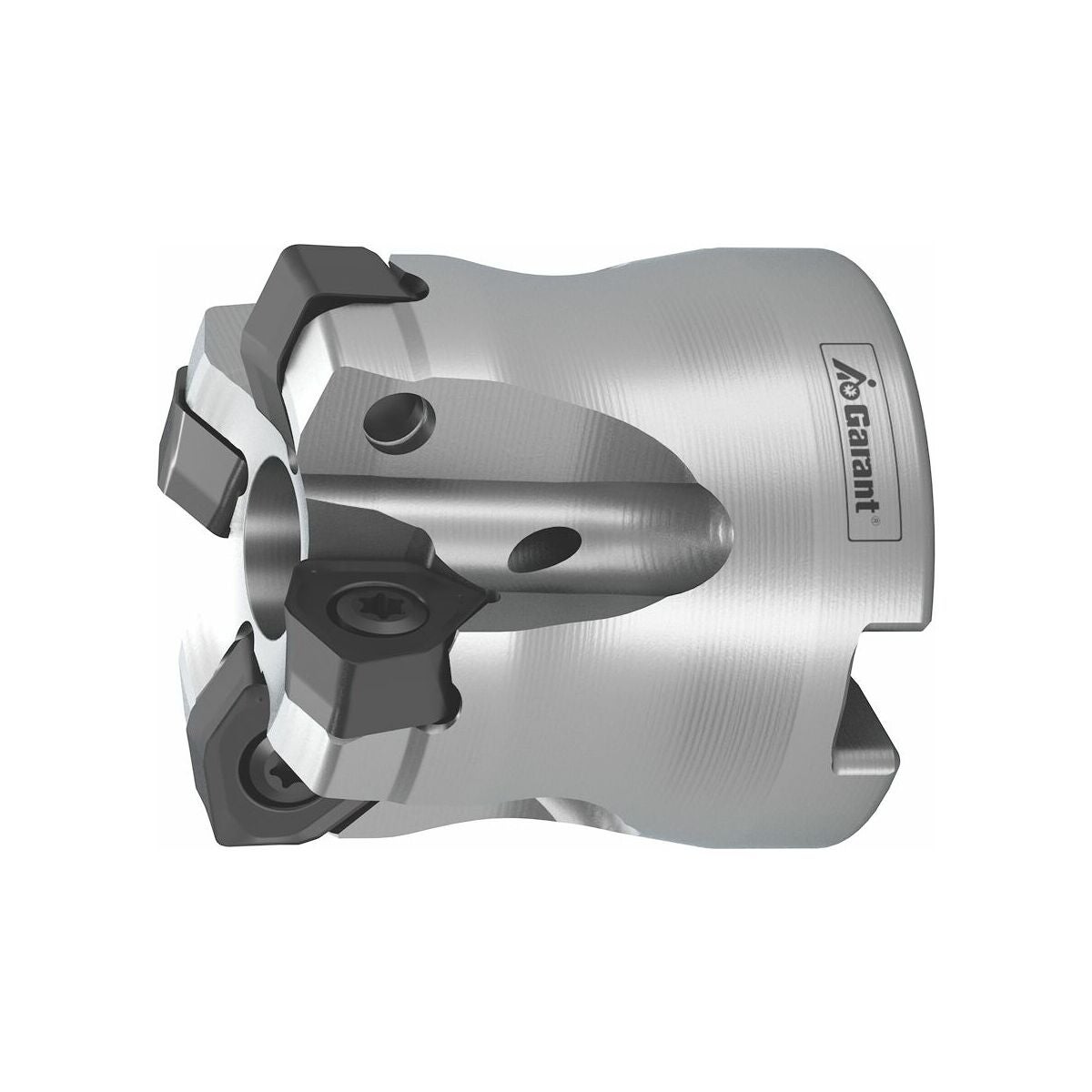

GARANT Power Q Double högmatningsfräs med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Verktygssystem med synnerligen stabil vändskärsplattbäddning för processäkert arbete. Skärkraftreducerande verktygsgeometrier ger ett betydande bidrag till avlastningen av huvudspindeln.
Reservdel
Vändskärsskruvsats nr 219799 8 (20IP; 5,7Nm).
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 5,7 används med klinga nr 674252 strl. 20IP.

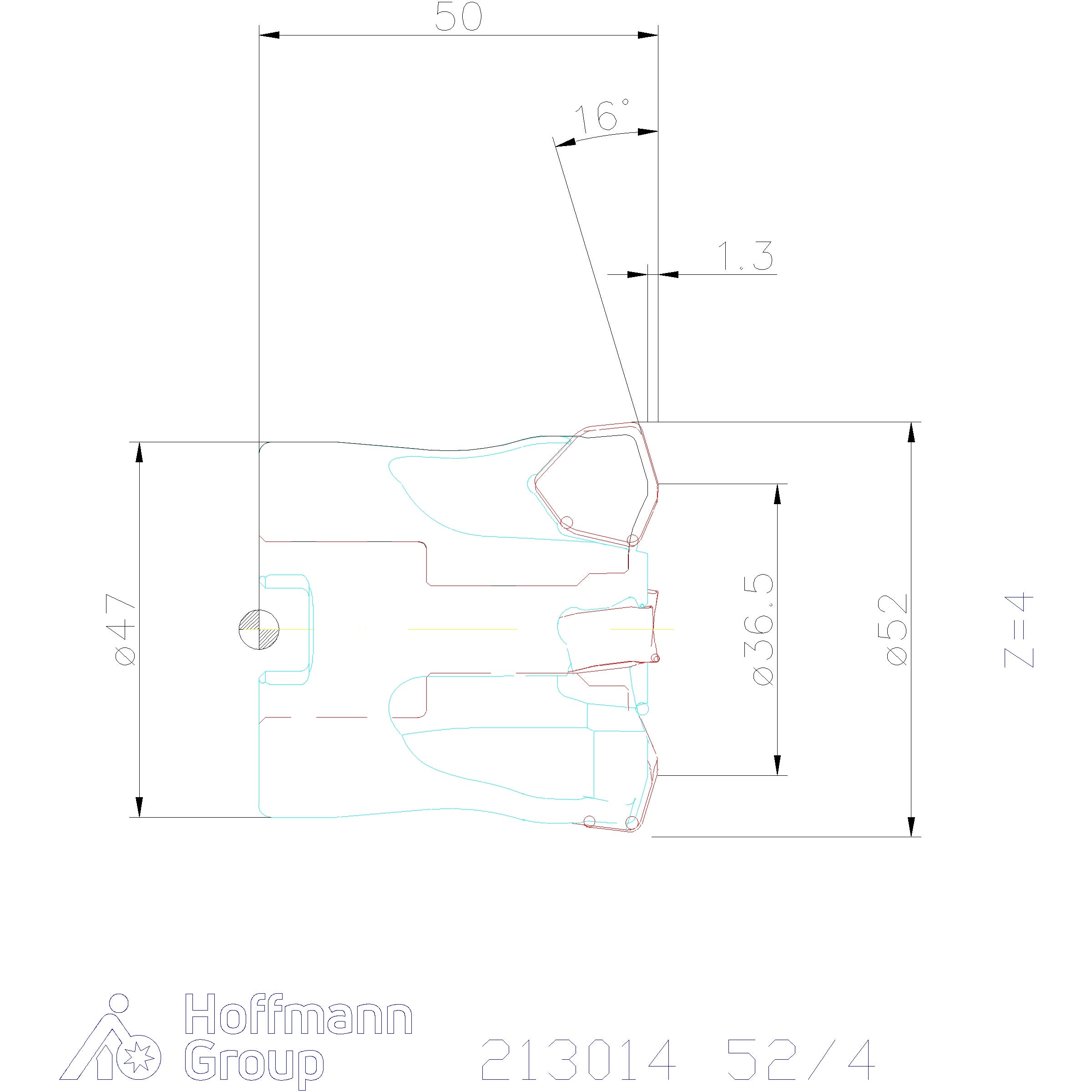

Teknisk data
| Fräsanvändning | Ramping; Ramping; Ramping |
|---|---|
| Skaftutförande | med hål |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med hål |
| Bearbetningsstrategi | HPC |
| Totallängd ltot | 50 mm |
| Passande vändskär | XOMU146715 |
| ⌀ d3 | 36 mm |
| Spiralfräsning ⌀ dmax | 102 mm |
| Spiralfräsning ⌀ dmin | 88 mm |
| Rampningsvinkel αmax | 1.39 grad |
| Rampningslängd l för αmax | 33.07 mm |
| Inställningsvinkel κ | 16 grad |
| Axiellt spånvinkelverktyg | -6 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.8 mm |
| Spiralfräsning ap | 2 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 52 mm |
| Antal skär z | 4 |
| Fri längd | 50 mm |
| Fästhåls⌀ | 22 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=213014&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 213014 |
|---|---|
| EAN | 4062406266851 |
