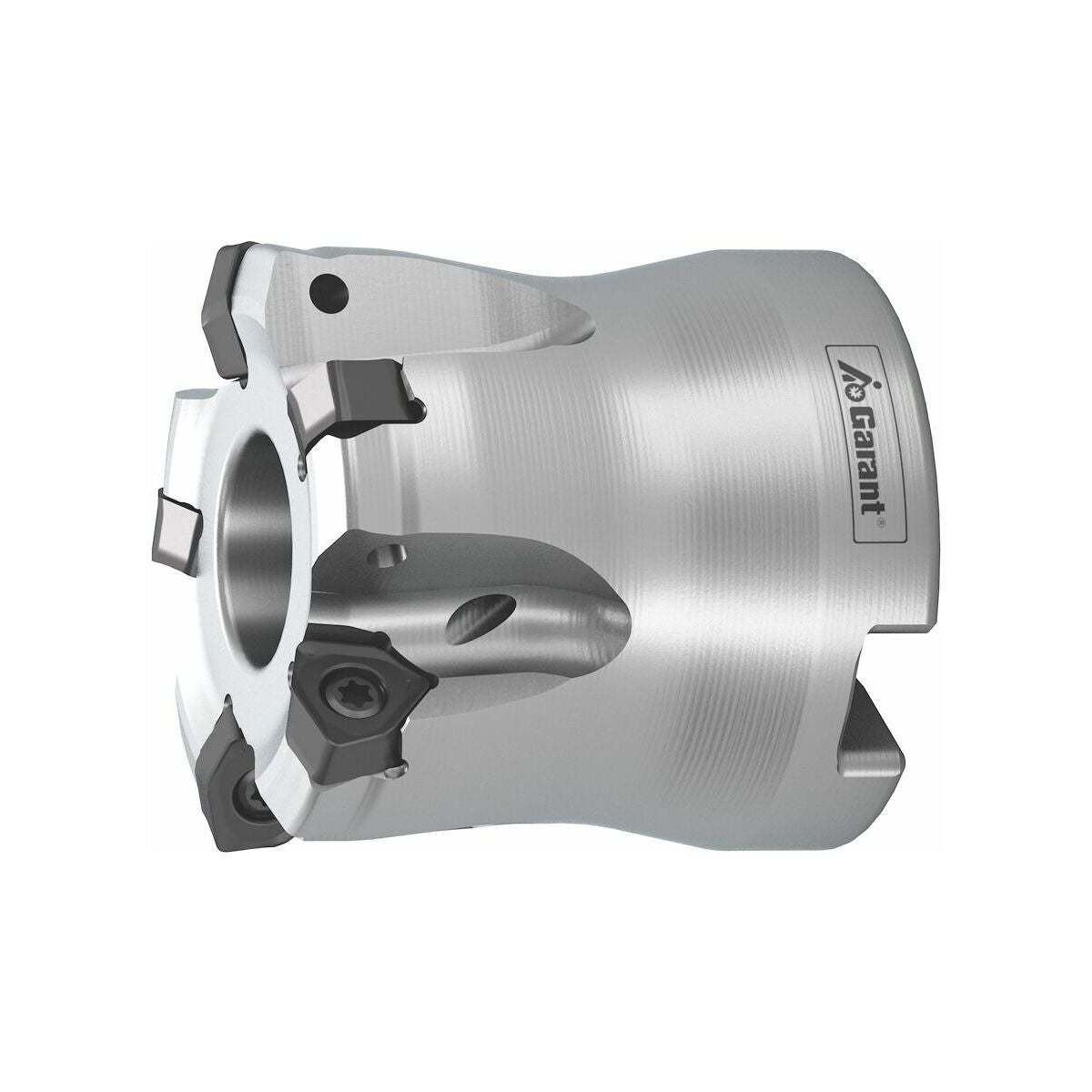

GARANT Power Q Double högmatningsfräs med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Verktygssystem med synnerligen stabil vändskärsplattbäddning för processäkert arbete. Skärkraftreducerande verktygsgeometrier ger ett betydande bidrag till avlastningen av huvudspindeln.
Reservdel
Vändskärsskruvsats nr 219799 7 (10IP; 2,8 Nm).
Anmärkning
GARANT Använd momentskruvdragare TQ nr 211750 storlek 2,8 med klinga nr 674252 storlek 10IP.

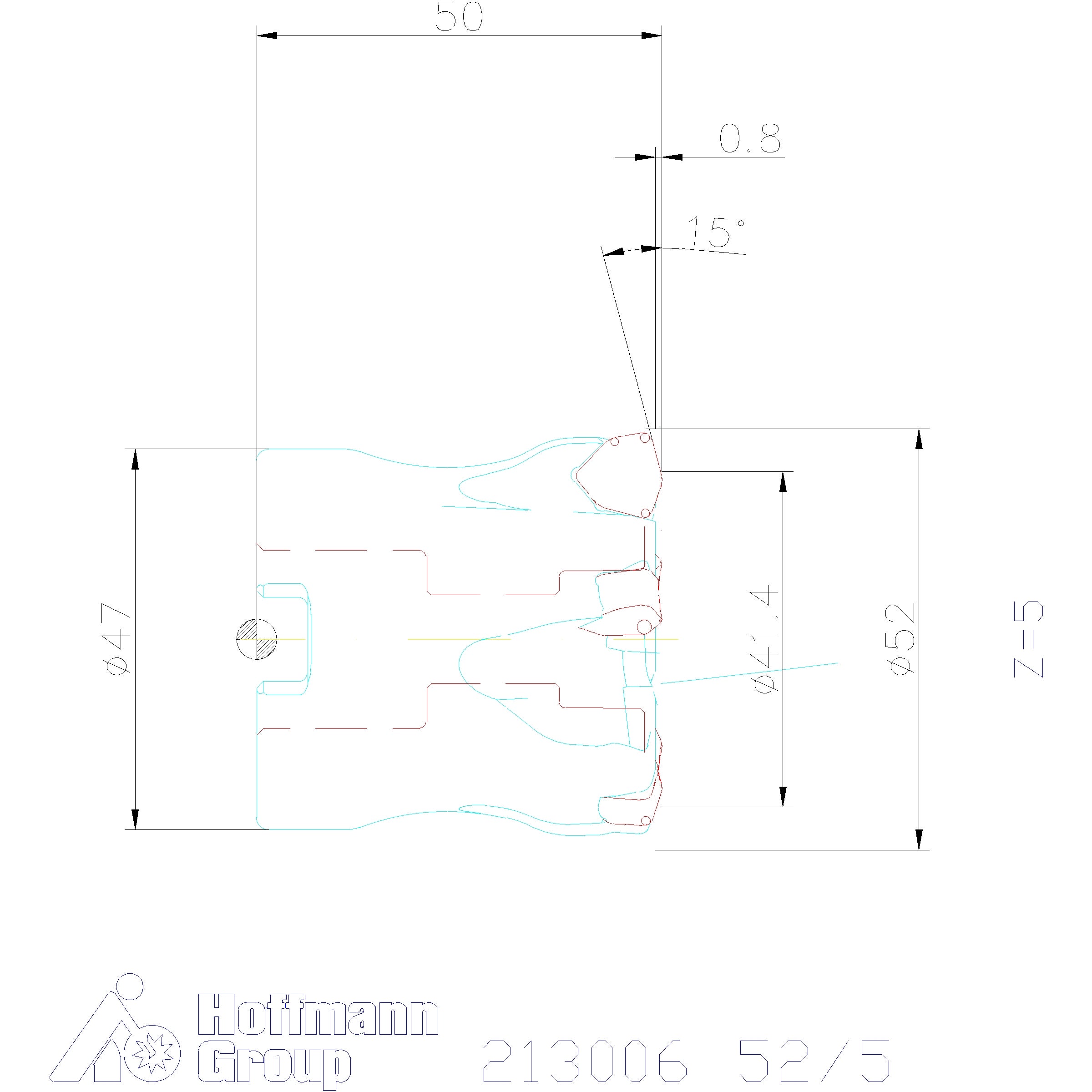

Teknisk data
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
|---|---|
| Skaftutförande | med hål |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med hål |
| Bearbetningsstrategi | HPC |
| Totallängd ltot | 50 mm |
| Passande vändskär | XOMU094812 |
| ⌀ d3 | 42 mm |
| Spiralfräsning ⌀ dmax | 102 mm |
| Spiralfräsning ⌀ dmin | 94 mm |
| Rampningsvinkel αmax | 0.87 grad |
| Rampningslängd l för αmax | 39.55 mm |
| Inställningsvinkel κ | 15 grad |
| Axiellt spånvinkelverktyg | -6 grad |
| Fz helix | 0.8 |
| Största matning vändskärsplatta seks | 0.6 mm |
| Spiralfräsning ap | 1.2 mm |
| Serie | Power Q |
| Invändig kylning | ja |
| Diameter ⌀ | 52 mm |
| Antal skär z | 5 |
| Fri längd | 50 mm |
| Fästhåls⌀ | 22 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=213006&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 213006 |
|---|---|
| EAN | 4062406266752 |
