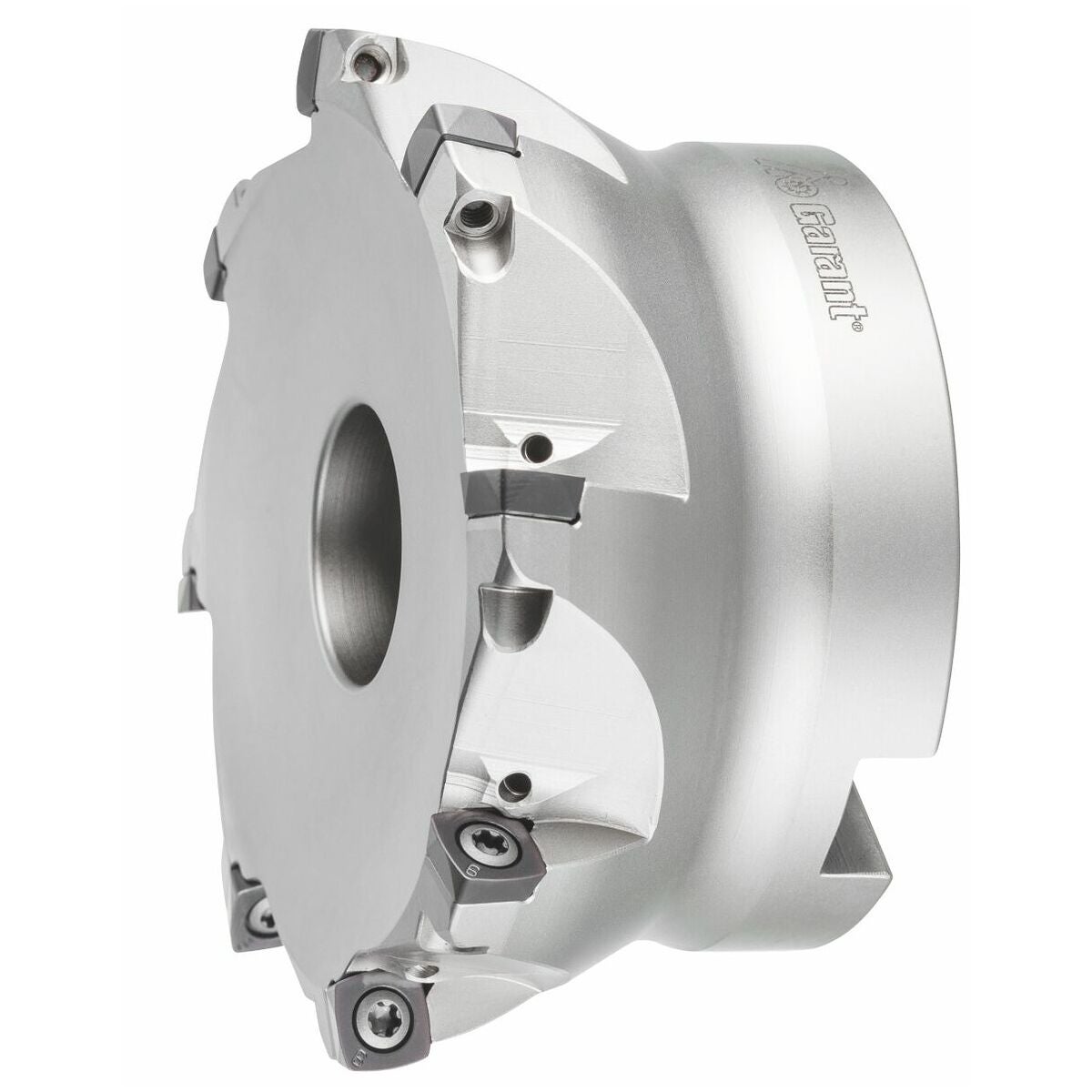

Feedking högmatningsfräs med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Dynamiskt verkande skärgeometri som ger högsta möjliga matningsvärden. Extremt god balans tack vare den självstabiliserande vändskärsfickan. Optimerad geometri för reducerad skärkraft, vilket ger mindre belastning på huvudspindeln.
Fördel
Mycket ekonomisk tack vare synnerligen stabila, fyrskäriga vändskär.
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 3,8 används med klinga nr 674252 strl. 15IP.

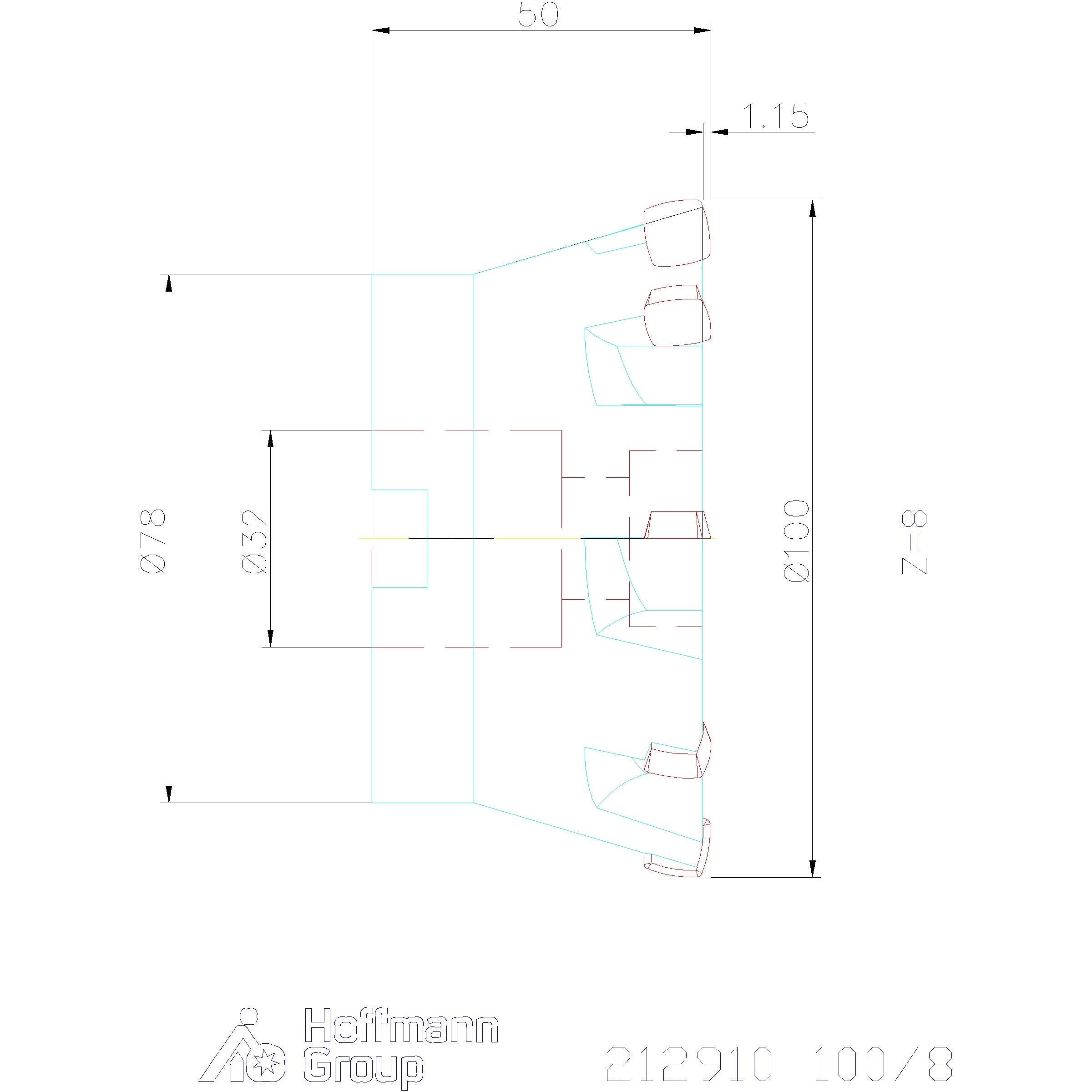

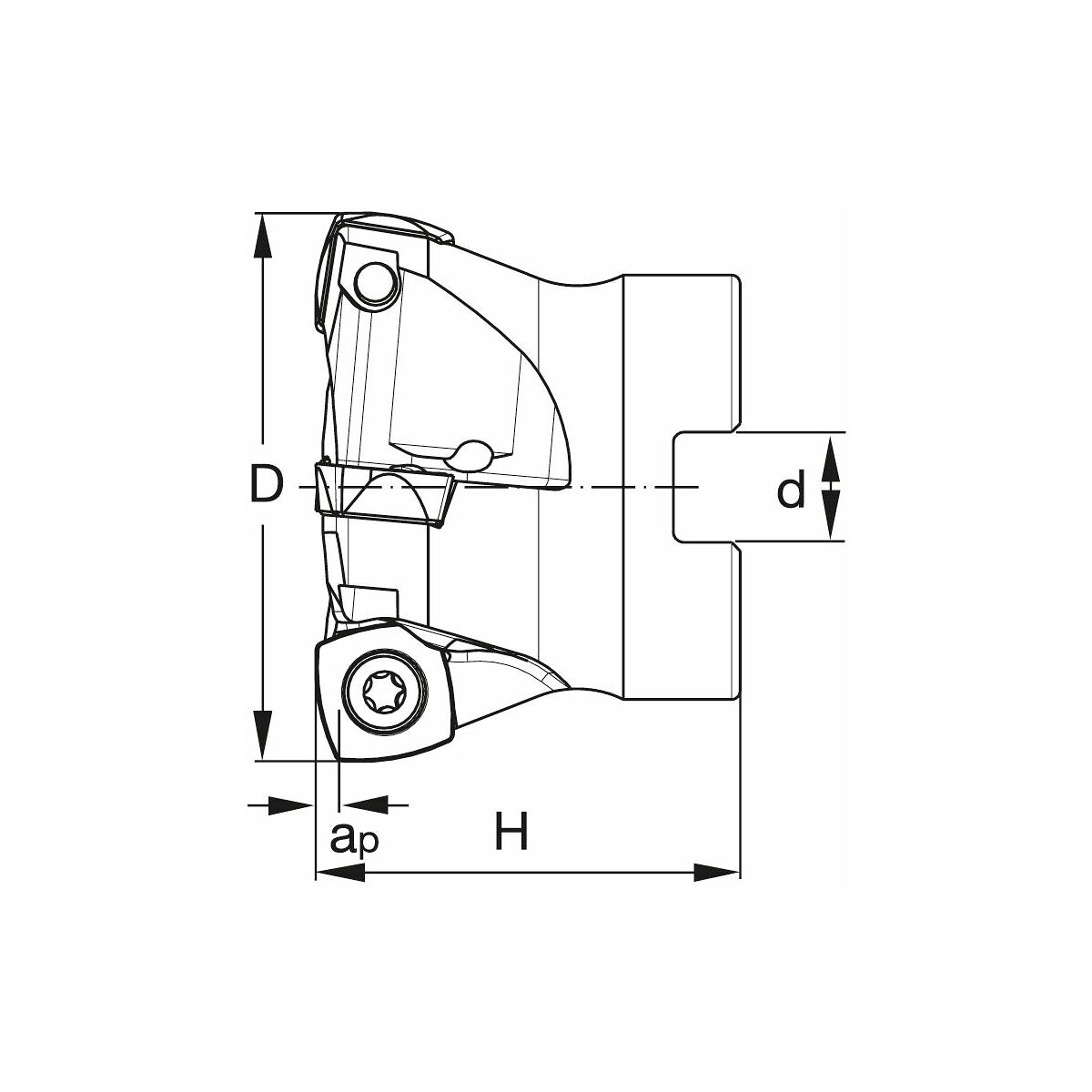

Teknisk data
| Skärdelning | Oregelbunden |
|---|---|
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
| Skaftutförande | med hål |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med hål |
| Bearbetningsstrategi | HPC |
| Totallängd ltot | 50 mm |
| Skruvsats förvändskär | 219933 (15IP; 3,8 Nm) |
| Passande vändskär | XD.. 09T308 |
| Maximalt sågdjup ap max | 1.15 mm |
| ⌀ d3 | 84 mm |
| Spiralfräsning ⌀ dmax | 198 mm |
| Spiralfräsning ⌀ dmin | 184 mm |
| Rampningsvinkel αmax | 0.21 grad |
| Rampningslängd l för αmax | 83.5 mm |
| Inställningsvinkel κ | 9 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.7 |
| Största matning vändskärsplatta seks | 0.3 mm |
| Spiralfräsning ap | 1.15 mm |
| Serie | FeedKing |
| Invändig kylning | ja |
| Diameter ⌀ | 100 mm |
| Antal skär z | 8 |
| Fri längd | 50 mm |
| Fästhåls⌀ | 32 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=212910&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 212910 |
|---|---|
| EAN | 4045197411778 |
