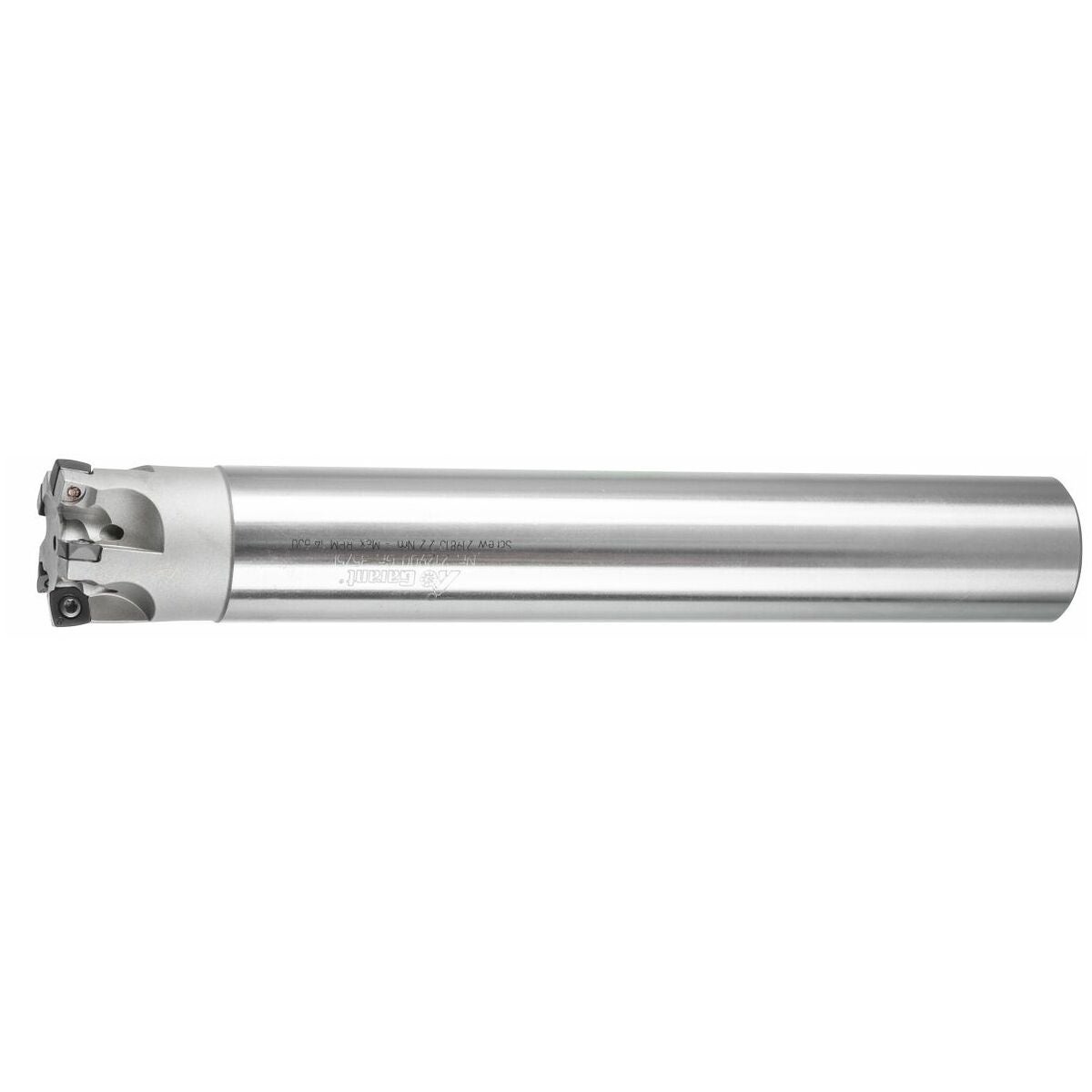

Feedking högmatningsfräs Cylindriskt skaft
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Dynamiskt verkande skärgeometri som ger högsta möjliga matningsvärden. Extremt god balans tack vare den självstabiliserande vändskärsfickan. Optimerad geometri för reducerad skärkraft, vilket ger mindre belastning på huvudspindeln.
Fördel
Mycket ekonomisk tack vare synnerligen stabila, fyrskäriga vändskär.
Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 2,2 används med klinga nr 674252 strl. 9IP.
Teknisk data
| Skärdelning | Oregelbunden |
|---|---|
| Fräsanvändning | Cirkulärfräsning; Ramping; Ramping |
| Skaftutförande | Cylindriskt skaft |
| Verktygsbyte | PowerCard |
| Produktslag | Kopierfräs |
| Usp1 | med cylinderskaft |
| Bearbetningsstrategi | HPC |
| Skaftdiameter ds h6 | 32 mm |
| Totallängd ltot | 220 mm |
| Skruvsats förvändskär | 219810 (9IP; 2,2 Nm) |
| Passande vändskär | XD..070308 |
| Maximalt sågdjup ap max | 0.85 mm |
| ⌀ d3 | 22 mm |
| Spiralfräsning ⌀ dmax | 68 mm |
| Spiralfräsning ⌀ dmin | 57 mm |
| Rampningsvinkel αmax | 0.82 grad |
| Rampningslängd l för αmax | 21 mm |
| Inställningsvinkel κ | 10 grad |
| Axiellt spånvinkelverktyg | 5 grad |
| Fz helix | 0.7 |
| Största matning vändskärsplatta seks | 0.3 mm |
| Spiralfräsning ap | 0.85 mm |
| Serie | FeedKing |
| Invändig kylning | ja |
| Diameter ⌀ | 35 mm |
| Antal skär z | 5 |
| Utkragningslängd l1 | 35 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=212902&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 212902 |
|---|---|
| EAN | 4045197815606 |
