Produktbeskrivning
Utförande

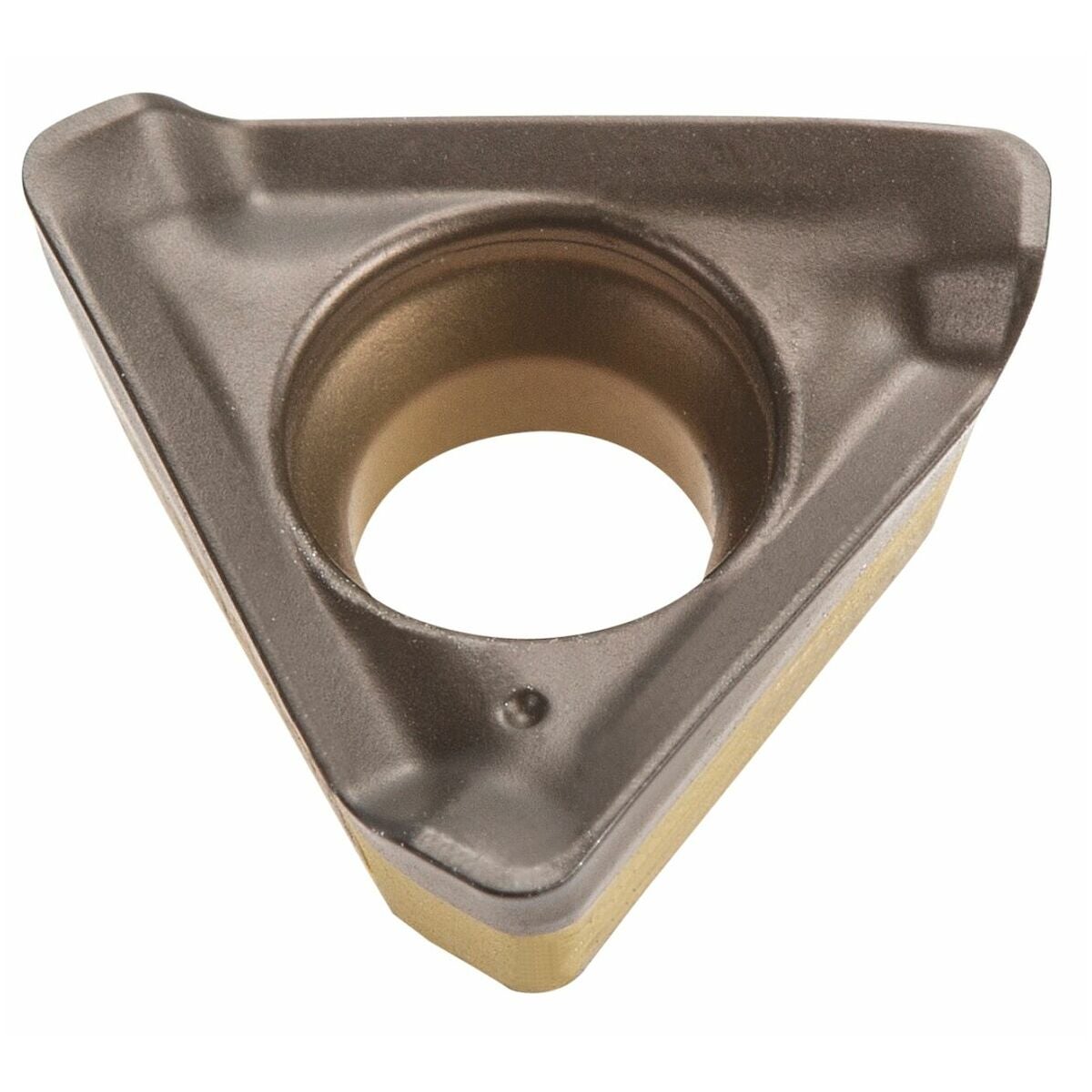

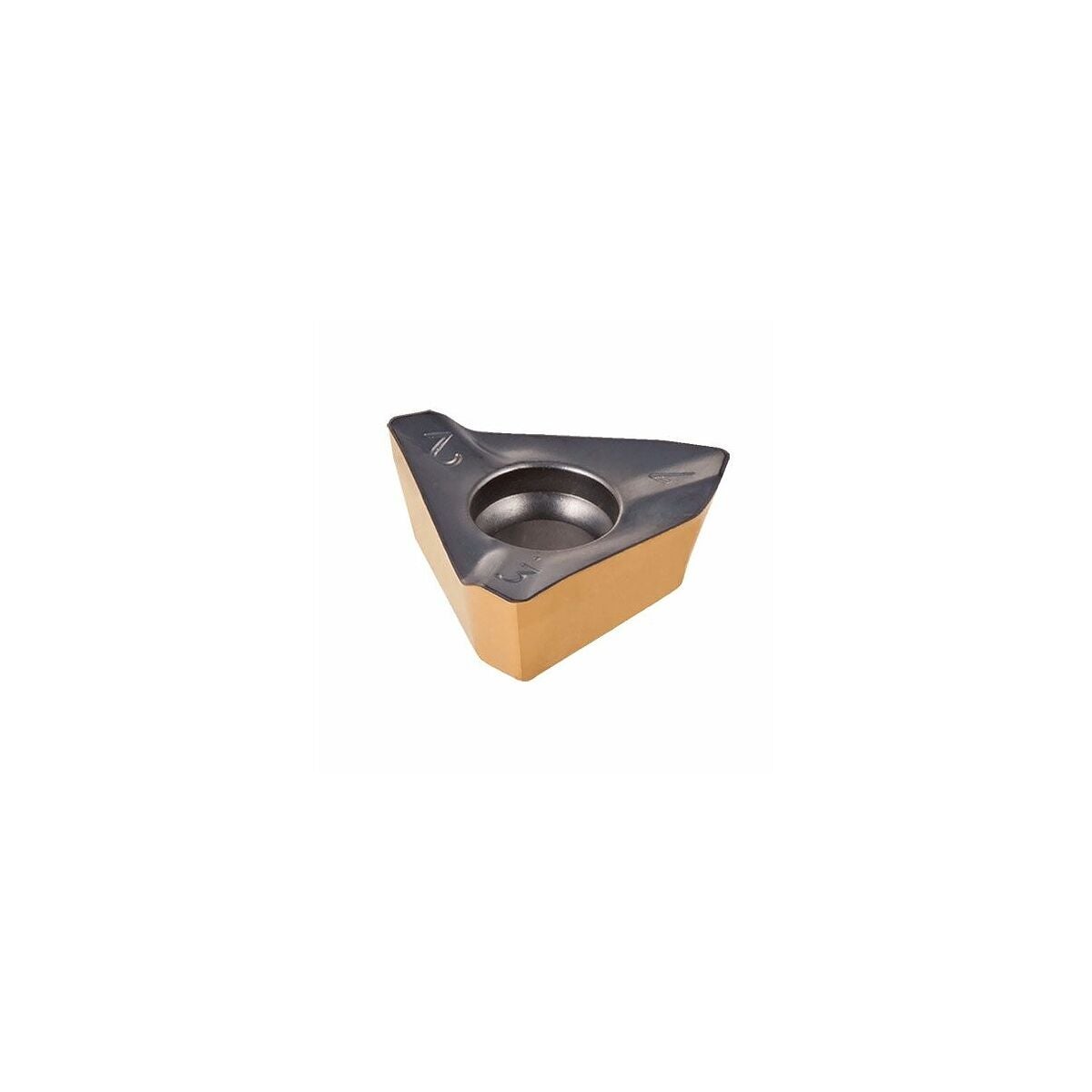

Trigon vändskär med 3 spiralformade skär. Axiellt och radiellt positiv skärutformning. För effektiv och exakt bearbetning av 90° kanter.
Anmärkning
Användningsriktvärden för ae = 0,3...1 × D / ap max = 8,0 mm.
Minsta orderkvantitet motsvarar en förpackningsenhet (VPE) eller en multipel av den.
Teknisk data
| Produktslag |
Vändskär för fräsning |
| Kvalité/sort |
IC808 |
| Skärmaterial |
HM |
| Usp1 |
TPKT 100304PDR |
| Usp2 |
IC808 |
| Skärdjup ap min |
0.15 mm |

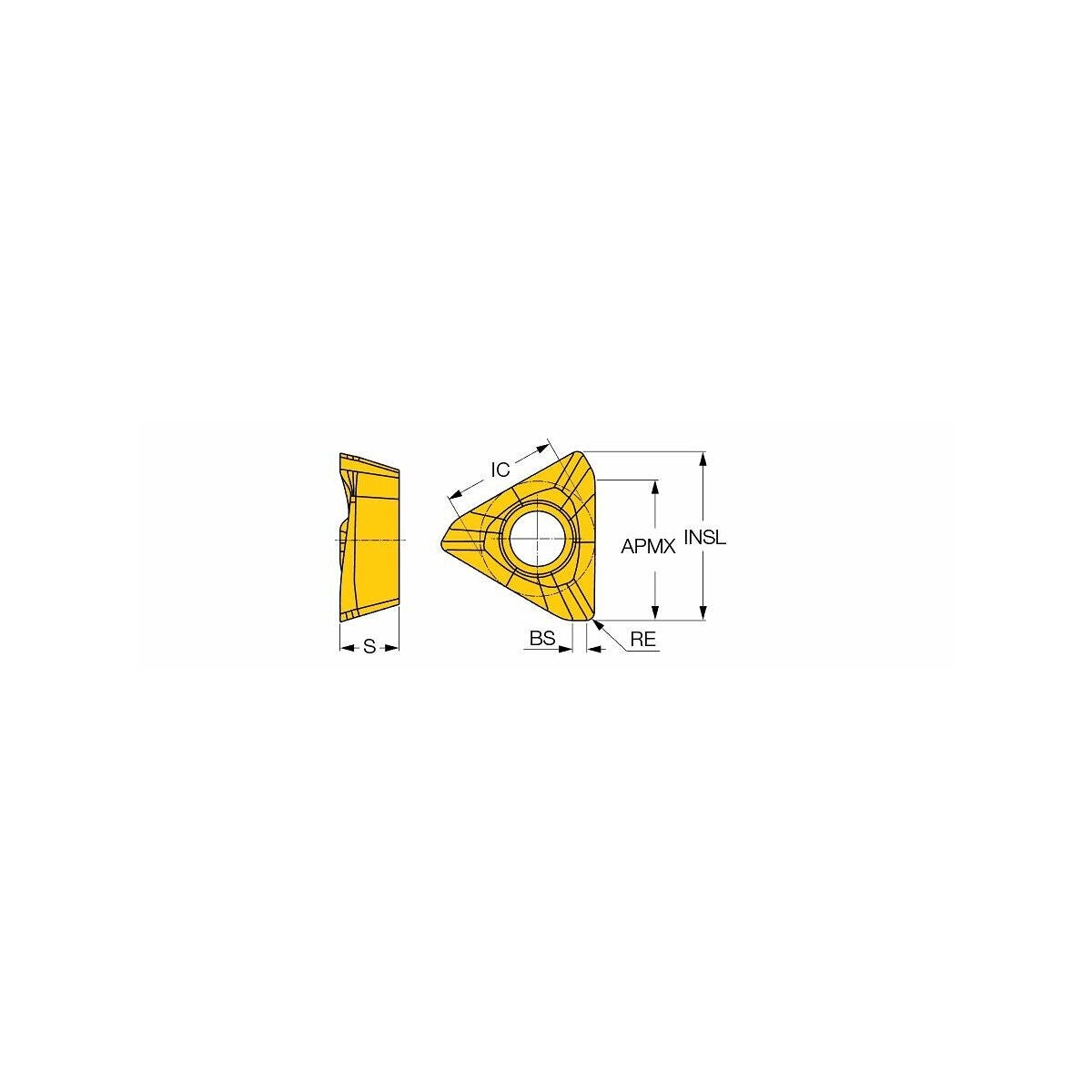

| Hörnradie |
0.4 mm |
| Skärtjocklek e |
3.18 mm |
| Vändskärens frivinkel |
11 grad |
| Iso-kod vändskär |
TPKT 100304PDR |
| Fräsdjup ap max. |
3 mm |
| Korrigeringsfaktor fz |
1.5 |
| Maximalt sågdjup ap max vid valsfräsning |
8 mm |
| Antal byten/skär |
3 |
| Geometri |
PDR |
| Serie |
HELI3MILL; HELI3MILL; HELI3MILL |
| Tillverkarens beteckning |
HM390 TPKT 100304PDR IC808 |
| Största matning vändskärsplatta seks |
8 mm |
| Serie |
HELI3MILL; HELI3MILL; HELI3MILL |
| Matning fz |
0.15 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Stål < 1400 n/mm² |
begränsat lämplig |
220 m/min |
P |
| Stål < 500 n/mm² |
lämplig |
300 m/min |
P |
| Stål < 750 n/mm² |
lämplig |
280 m/min |
P |
| Stål < 1100 n/mm² |
begränsat lämplig |
240 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
260 m/min |
P |
| Vått maximal |
lämplig |
|
|
| Torrt |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
G226501ST900 |
| EAN |
7291075313703 |
