TPCR 1003PDFR-P ALU
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

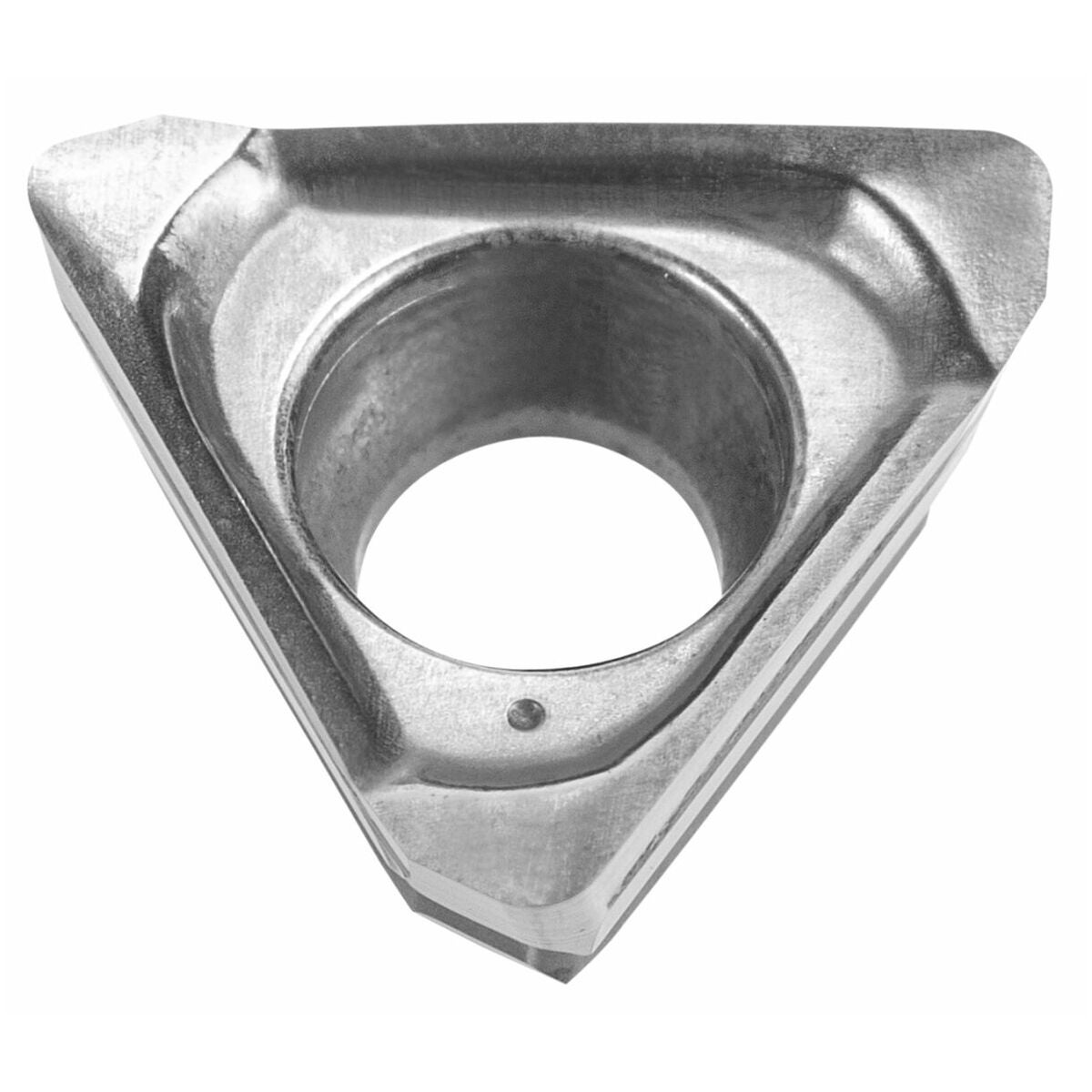

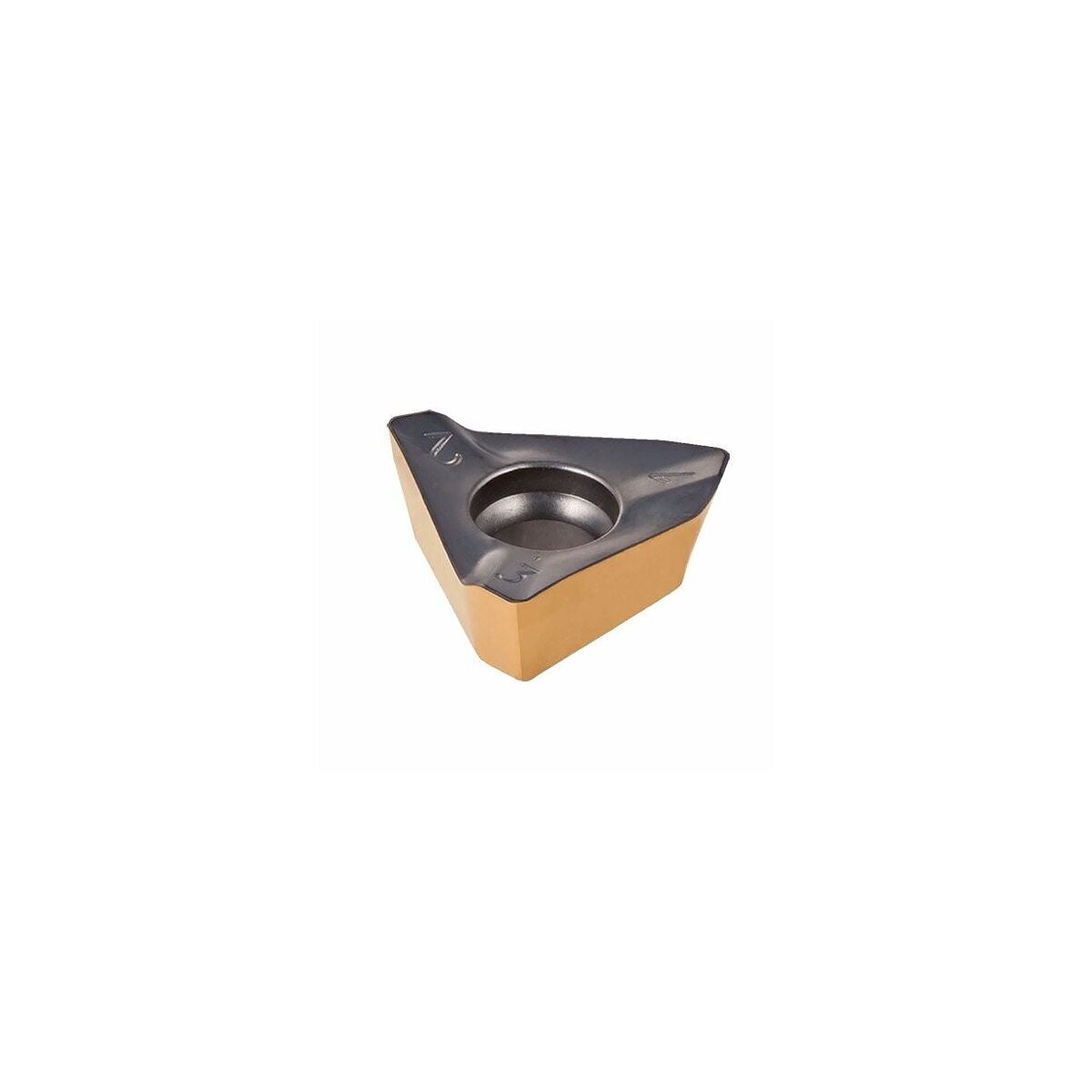

Trigon vändskär med 3 spiralformade skär. Axiellt och radiellt positiv skärutformning. För effektiv och exakt bearbetning av 90° kanter.
Anmärkning
Användningsriktvärden för ae = 0,3...1 × D / ap max = 8,0 mm.
Minsta orderkvantitet motsvarar en förpackningsenhet (VPE) eller en multipel av den.
Användningsdata
N
640
N
320
N
560

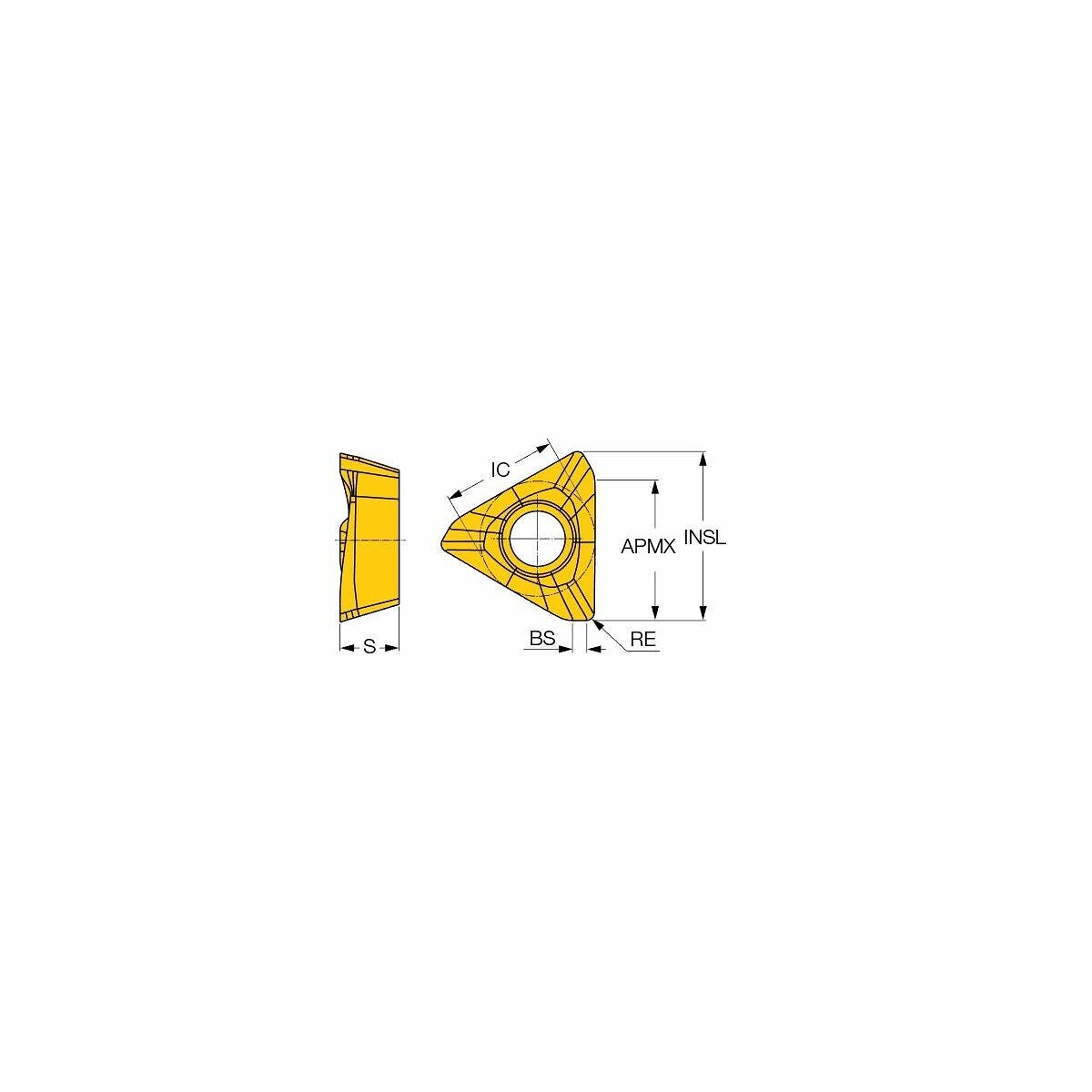

Teknisk data
| Produktslag | Vändskär för fräsning |
|---|---|
| Kvalité/sort | IC28 |
| Skärmaterial | VHM |
| Usp1 | TPCR 1003PDFR-P |
| Usp2 | IC28 |
| Skärdjup ap min | 0.15 mm |
| Hörnradie | 0.8 mm |
| Skärtjocklek e | 3.18 mm |
| Vändskärens frivinkel | 11 grad |
| Iso-kod vändskär | TPCR 1003PDFR-P |
| Typ | ALU |
| Fräsdjup ap max. | 8 mm |
| Korrigeringsfaktor fz | 1.5 |
| Maximalt sågdjup ap max vid valsfräsning | 8 mm |
| Antal byten/skär | 3 |
| Geometri | PDFR-P |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Tillverkarens beteckning | HM390 TPCR1003PDFR-P IC28 |
| Största matning vändskärsplatta seks | 8 mm |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Matning fz | 0.25 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=226499&articlesize=Alu&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G226499ALU |
|---|---|
| EAN | 7291075313666 |
