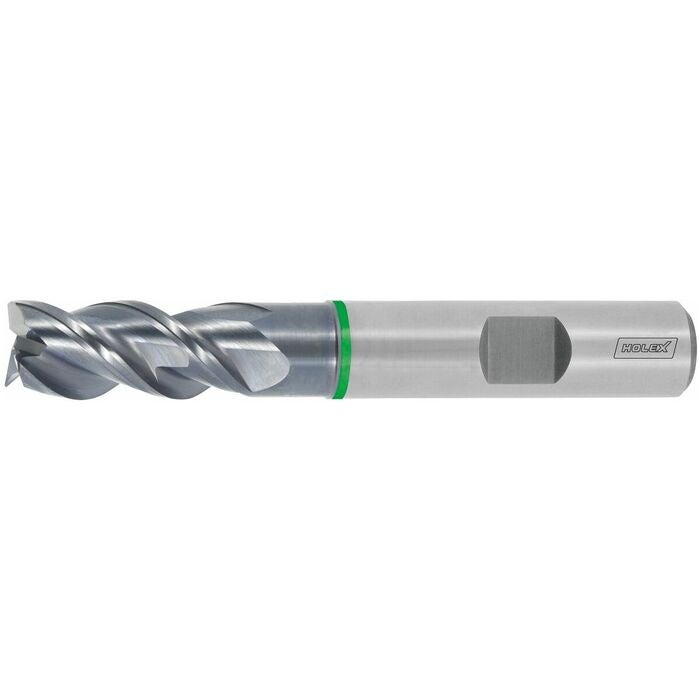

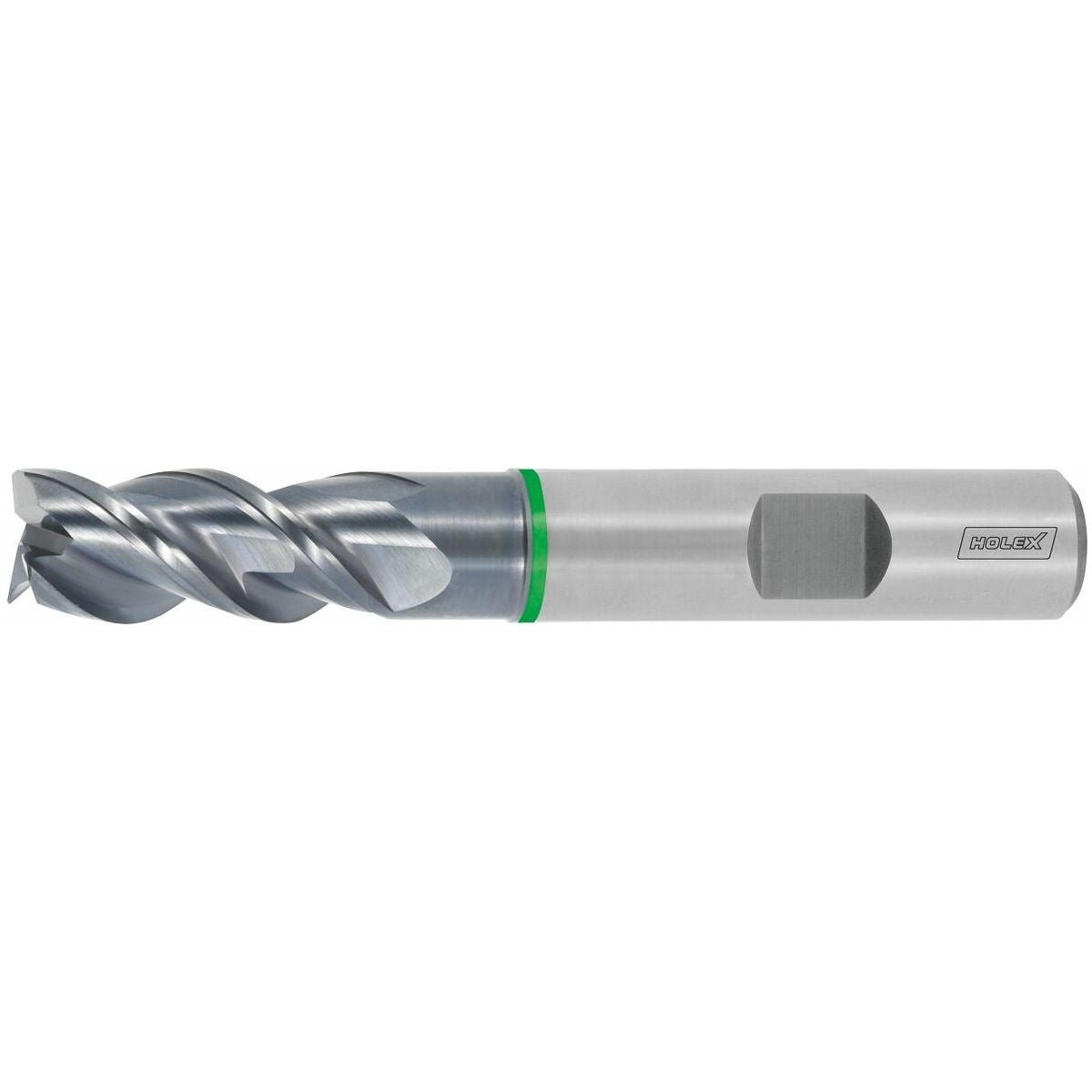

HOLEX Pro Steel HM-skrubbfräs HPC TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
För grov- och finbearbetning.
Upp till 1×D i solida arbetsstycken vid mycket höga matningsvärden och jämn gång.
Fördel
Optimerad spårform, excentrisk avbackning,stora spånutrymmen.
Teknisk data
| Egenskap spiralvinkel | Oregelbunden |
|---|---|
| Ingreppsbredd ae vid fräsoperation | fullspår sågdjup 1×D; 0,4×D vid valsfräsning |
| Skärdelning | Oregelbunden |
| Bearbetningsstrategi | HPC |
| För material (färgring) | grön |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Produktslag | Hörnfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Serie | Pro Steel |
| Infästning | DIN 6535 HB med h6 |
| Hörnfasvinkel | 45 grad |
| Skärdjup ap min | 0.2 mm |
| Tolerans nom.-⌀ | 0 / −0,03 |
| Antal skär z | 3 |

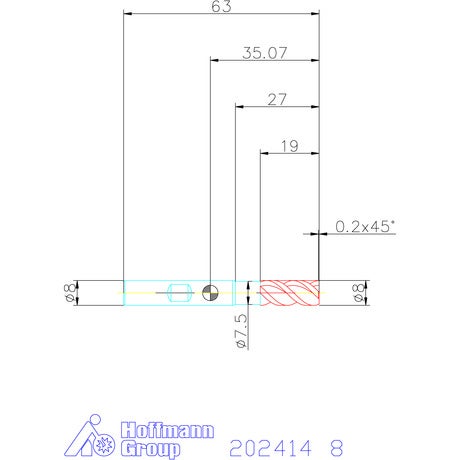

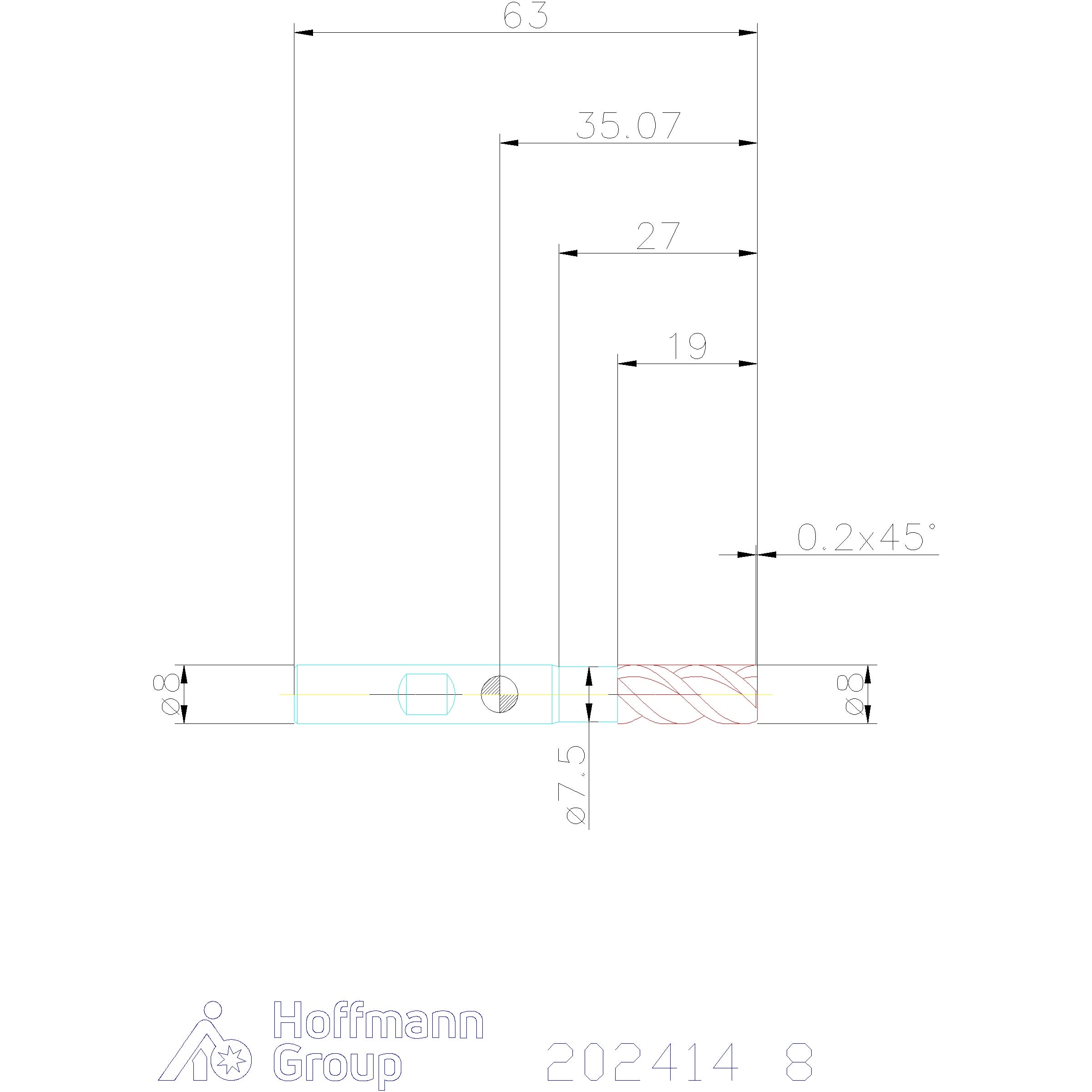

| Diameter ⌀ | 8 mm |
| Fräsdjup ap max. | 8 mm |
| Korrigeringsfaktor fz | 2 |
| Skaftdiameter ds | 8 mm |
| Totallängd l | 63 mm |
| Skärlängd | 19 mm |
| Fasbredd 45° | 0.2 mm |
| Matningsriktning | horisontell, sned och vertikal |
| Spiralvinkel | 45 grad |
| Maximalt sågdjup ap max vid valsfräsning | 19 mm |
| Friställningsdiameter d1 | 7.5 mm |
| Frislipningslängd | 27 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.06 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 | 0.05 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Inox < 900 n/mm² | mindre lämplig | 80 m/min | M |
| Stål < 500 n/mm² | lämplig | 240 m/min | P |
| Stål < 750 n/mm² | lämplig | 220 m/min | P |
| Stål < 1100 n/mm² | lämplig | 150 m/min | P |
| Stål < 900 n/mm² | lämplig | 170 m/min | P |
| Ggg | lämplig | 190 m/min | K |
| Luft | lämplig | ||
| Vått minimal | mindre lämplig | ||
| Vått maximal | lämplig | ||
| Uni | lämplig | ||
| Torrt | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=202414 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 202414 |
|---|---|
| EAN | 4045197776167 |
