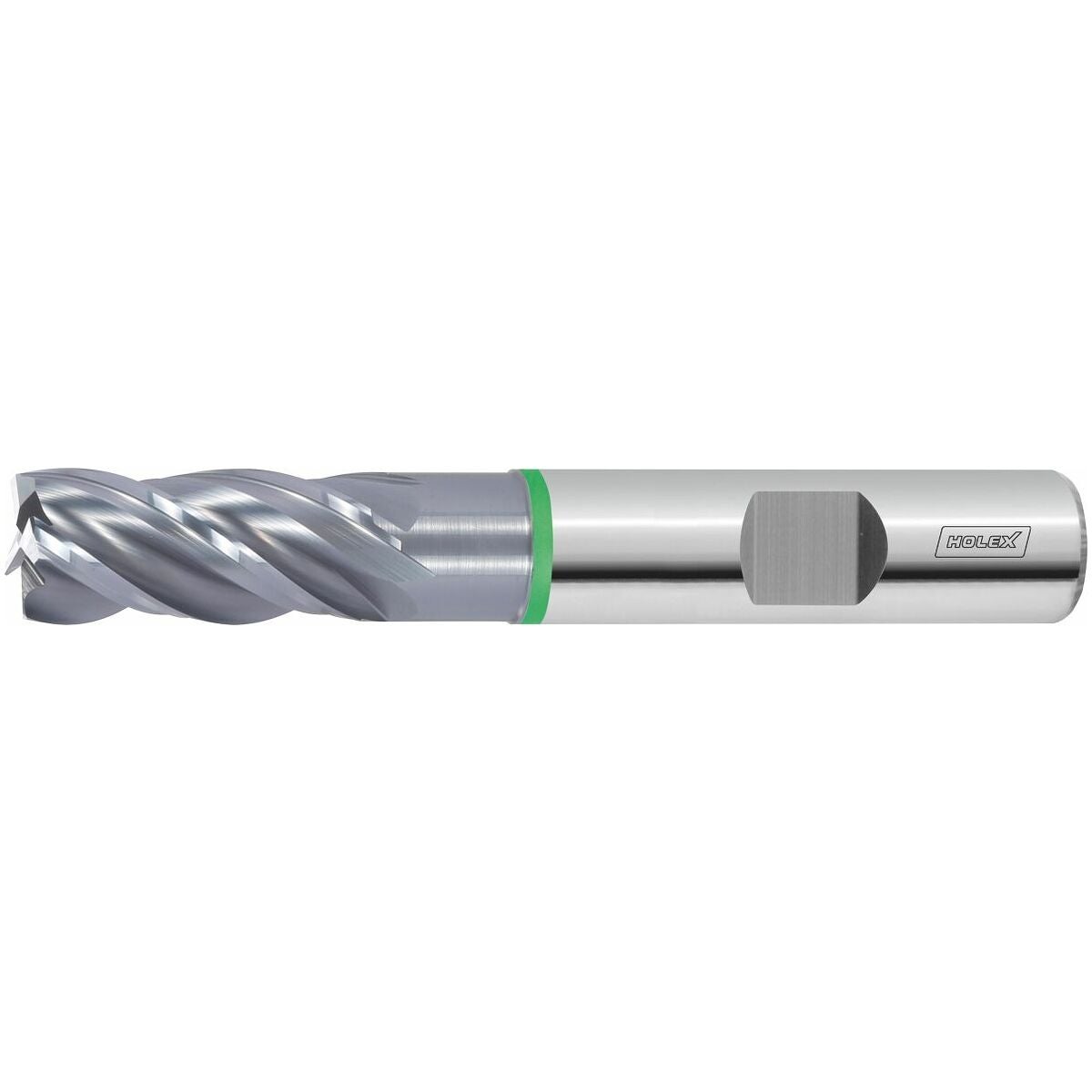

Produktbeskrivning
Utförande
För grov- och finbearbetning.
Upp till 1×D i solida arbetsstycken vid mycket höga matningsvärden och jämn gång. Dimensioner enligt fabriksstandard.
Fördel
Optimerad spårform, excentrisk avbackning,stora spånutrymmen.
Teknisk data
| Egenskap spiralvinkel |
Oregelbunden |
| Ingreppsbredd ae vid fräsoperation |
fullspår sågdjup 1×D; 0,3×D vid valsfräsning |
| Skärdelning |
Oregelbunden |
| Bearbetningsstrategi |
HPC |
| Skafttolerans |
h6 |
| För material (färgring) |
grön |
| Beläggning |
TiAlN |
| Invändig kylning |
nej |
| Produktslag |
Hörnfräs |
| Typ |
N |
| Skärmaterial |
VHM |
| Norm |
Verkstadsnorm |
| Serie |
Pro Steel |
| Infästning |
HB med h6 |
| Hörnfasvinkel |
45 grad |
| Skärdjup ap min |
0.32 mm |
| Tolerans nom.-⌀ |
0 / −0,03 |
| Antal skär z |
4 |

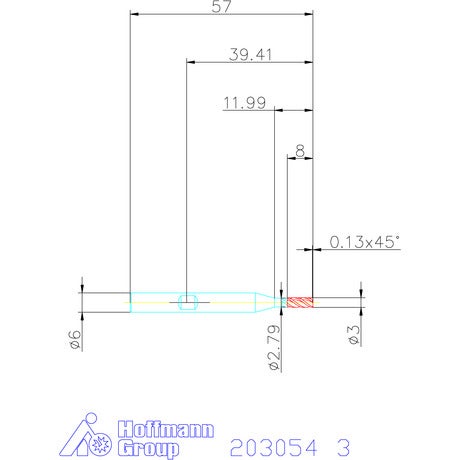

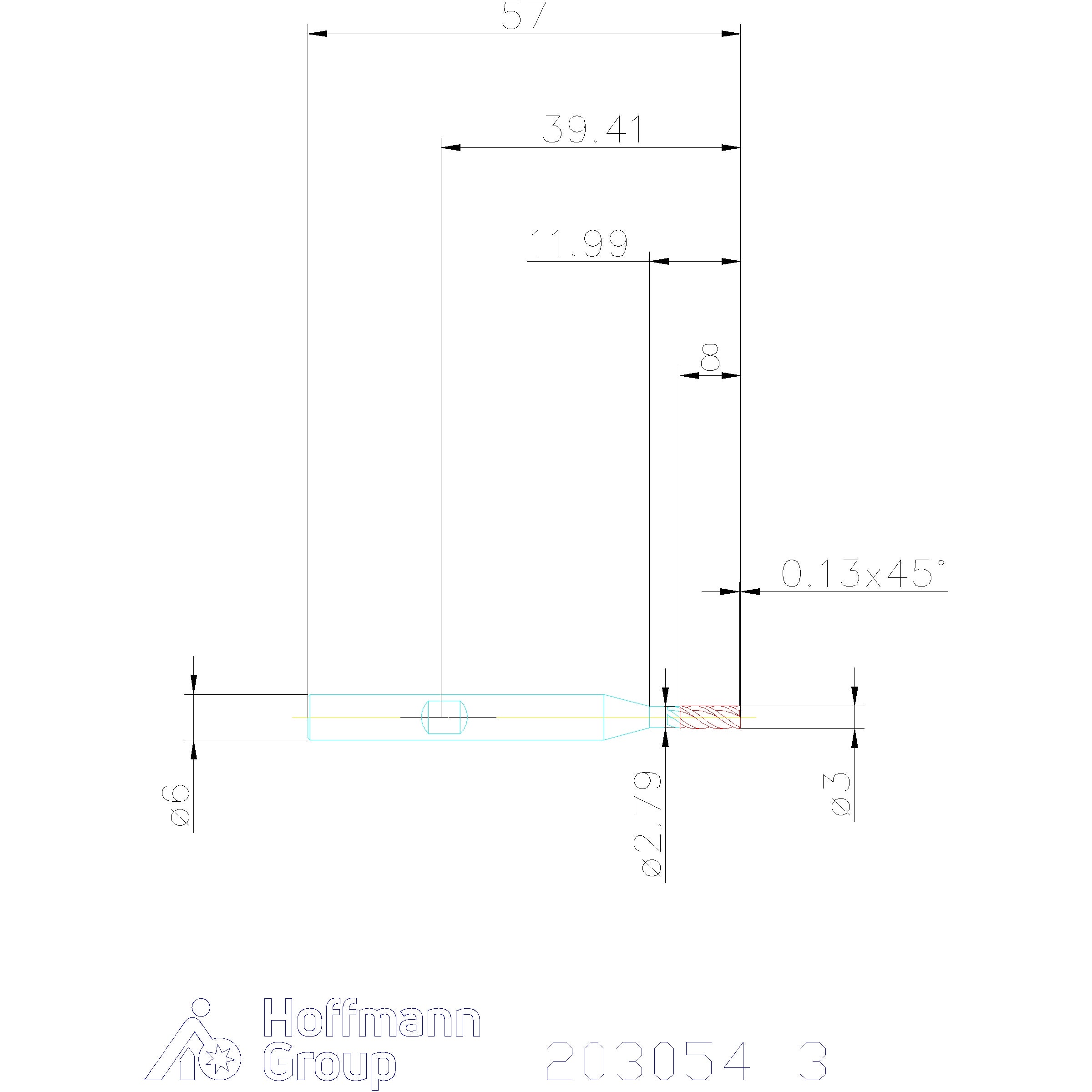

| Diameter ⌀ |
3 mm |
| Fräsdjup ap max. |
3 mm |
| Korrigeringsfaktor fz |
2 |

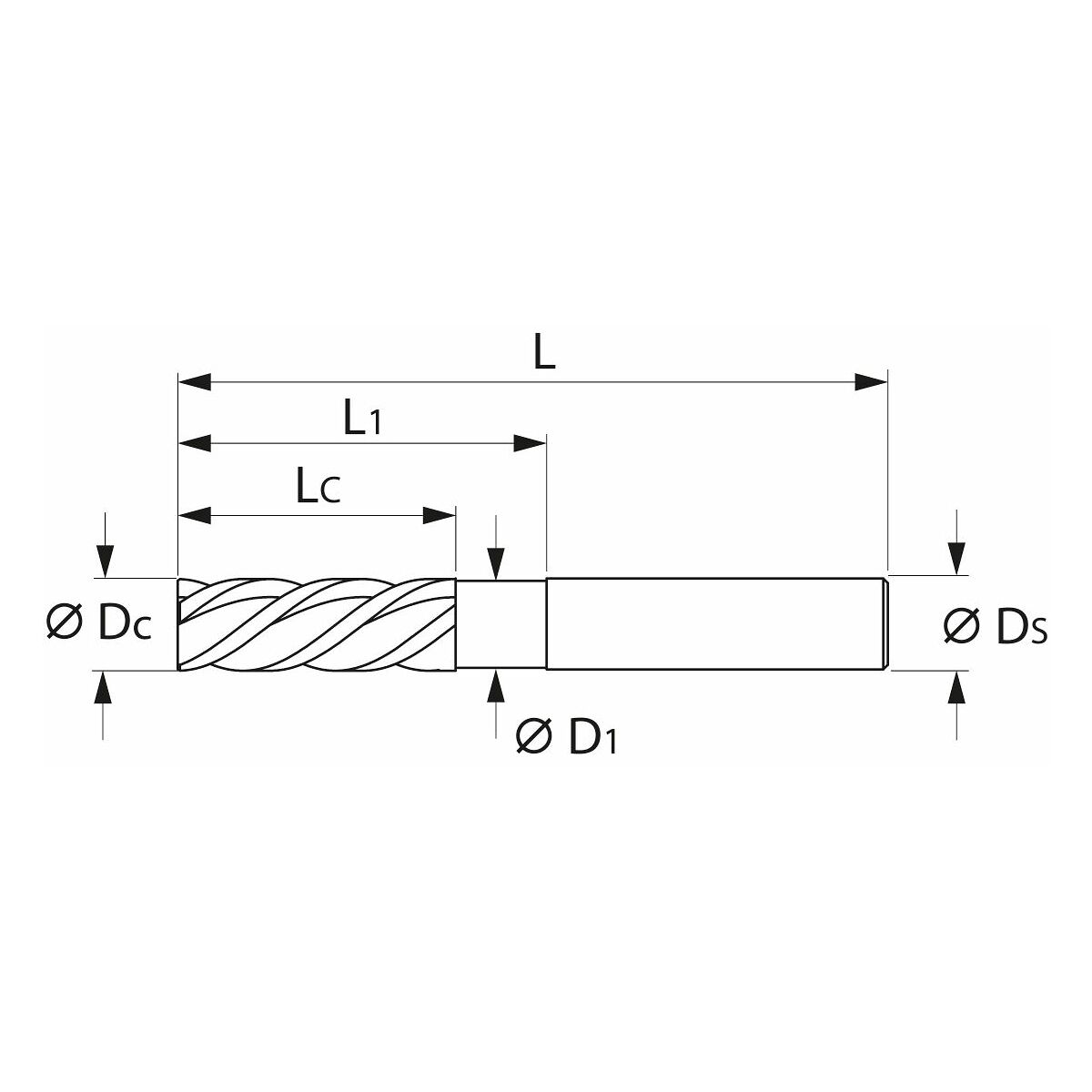

| Skaftdiameter ds |
6 mm |
| Totallängd l |
57 mm |
| Skärlängd |
8 mm |
| Fasbredd 45° |
0.13 mm |
| Matningsriktning |
horisontell, sned och vertikal |
| Spiralvinkel |
38 grad |
| Maximalt sågdjup ap max vid valsfräsning |
8 mm |
| Friställningsdiameter d1 |
2.8 mm |
| Frislipningslängd |
12 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 |
0.025 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 |
0.02 mm |
| Skaftutförande |
HB med h6 |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Inox < 900 n/mm² |
mindre lämplig |
80 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
260 m/min |
P |
| Stål < 750 n/mm² |
lämplig |
240 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
160 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
180 m/min |
P |
| Gg(g) |
lämplig |
250 m/min |
K |
| Luft |
lämplig |
|
|
| Vått minimal |
mindre lämplig |
|
|
| Vått maximal |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Torrt |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
G2030543 |
| EAN |
4045197712875 |
