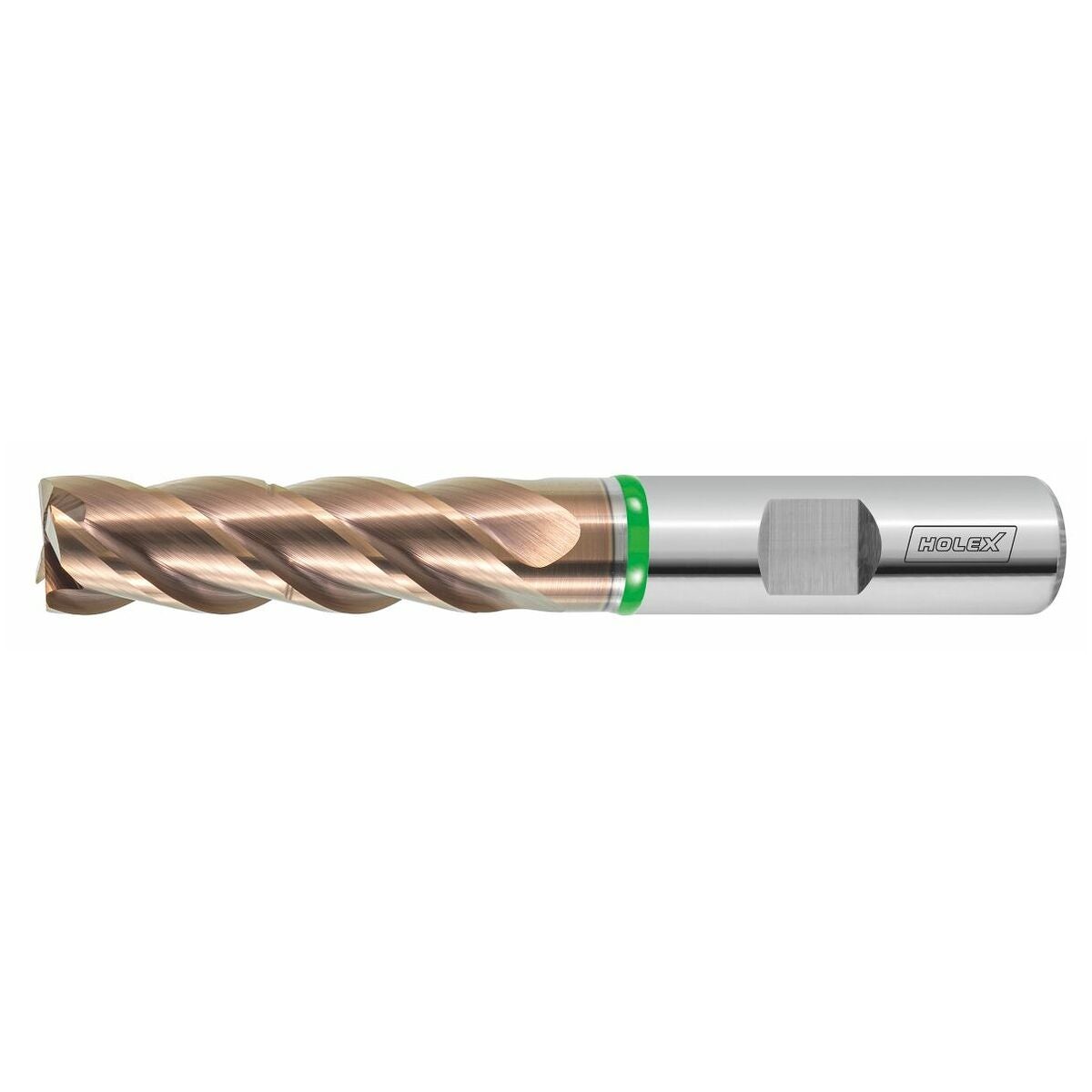

Hårdmetallfräsar med spåndelare TPC TiSiN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Speciellt för TPC-fräsning utformad högkapacitetsfräs för universell användning.
Förstärkt kärna.
Optimerad böjbrotthållfasthet genom användning av ultrafinkornsubstrat.
Spåndelare för kontrollerad spånbrytning.
Anmärkning
ae max = 0,18×D för TPC-bearbetningen.
hmax: De värden som anges i tabellen är maxvärden.
Teknisk data
| Egenskap spiralvinkel | Oregelbunden |
|---|---|
| Ingreppsbredd ae vid fräsoperation | 0,18×D |
| Skärdelning | Oregelbunden |
| Bearbetningsstrategi | TPC |
| Skafttolerans | h6 |
| För material (färgring) | grön |
| Beläggning | TiSiN |
| Invändig kylning | nej |
| Produktslag | Hörnfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Infästning | DIN 6535 HB med h6 |
| Hörnfasvinkel | 45 grad |
| Skärdjup ap min | 0.1 mm |
| Tolerans nom.-⌀ | e8 |
| Antal skär z | 4 |

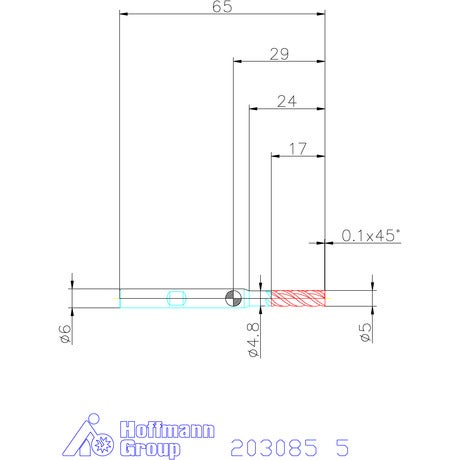

| Diameter ⌀ | 5 mm |
| Korrigeringsfaktor fz | 2 |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 65 mm |
| Skärlängd | 17 mm |
| Fasbredd 45° | 0.1 mm |
| Matningsriktning | horisontell och sned |
| Spiralvinkel | 40 grad |
| Maximalt sågdjup ap max vid valsfräsning | 17 mm |
| Friställningsdiameter d1 | 4.8 mm |
| Frislipningslängd | 24 mm |
| Balanseringskvalitet med skaft | G 2,5 med HB |
| Maximal skärvinkel | 50.21 grad |
| Spånets medeltjocklek hmax för tpc-fräsning i stål < 900 n/mm2 | 0.052 mm |
| Antal spåndelare | 1 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 1400 n/mm² | lämplig | 140 m/min | P |
| Inox < 900 n/mm² | lämplig | 180 m/min | M |
| Stål < 500 n/mm² | lämplig | 360 m/min | P |
| Inox > 900 n/mm² | lämplig | 150 m/min | M |
| Stål < 750 n/mm² | lämplig | 330 m/min | P |
| Stål < 1100 n/mm² | lämplig | 220 m/min | P |
| Stål < 900 n/mm² | lämplig | 290 m/min | P |
| Luft | lämplig | ||
| Uni | lämplig | ||
| Torrt | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=203085 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 203085 |
|---|---|
| EAN | 4062406566203 |
