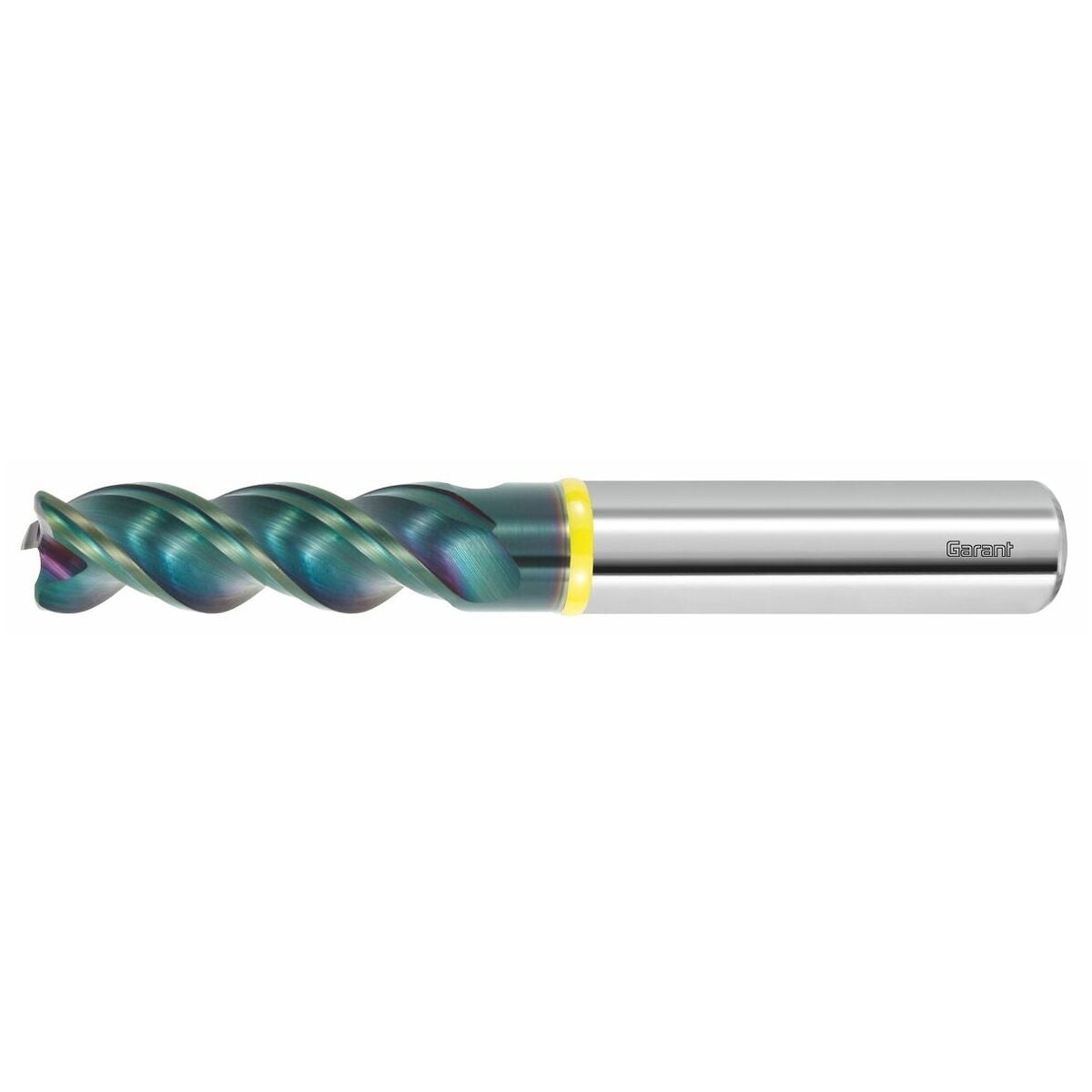

GARANT Master Alu PickPocket HM-skrubbfräs HPC DLC
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
För grov- och slätbearbetning.
Upp till 2× D fullborrning med högsta matningshastigheter och lugn gång.
Högsta matningshastigheter möjliga vid vinkelrätt instick.
Ramper upp till 45° möjliga.
Med DLC-beläggning sp2 i den senaste generationen.
Fördel
Optimerad spårform, excentrisk avbackning,stora spånutrymmen.
Användningsdata
N
550
N
450
N
500
N
300
N
160
N
130
N
150
N
180
N
160
N
200
N
150
N
160
N
130
N
200
N
160
N
200
Teknisk data
| Egenskap spiralvinkel | Oregelbunden |
|---|---|
| Ingreppsbredd ae vid fräsoperation | fullspår sågdjup 1×D; 0,5×D vid valsfräsning |
| Skärdelning | Oregelbunden |
| Bearbetningsstrategi | HPC |
| Skafttolerans | h6 |
| För material (färgring) | gul |
| Beläggning | DLC |
| Invändig kylning | nej |
| Produktslag | Hörnfräs |
| Typ | W |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Serie | Master Alu |
| Infästning | DIN 6535 HA med h6 |
| Skärdjup ap min | 0.2 mm |
| Tolerans nom.-⌀ | e6 |
| Antal skär z | 3 |

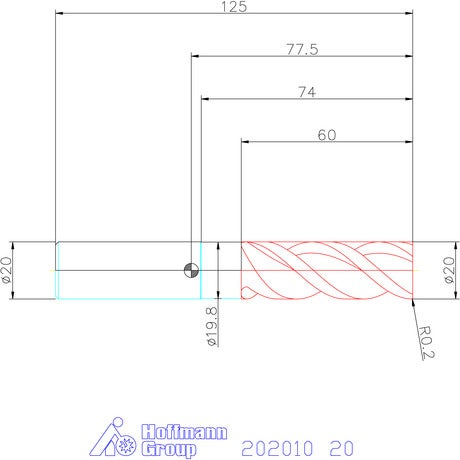

| Diameter ⌀ | 20 mm |
| Fräsdjup ap max. | 40 mm |
| Korrigeringsfaktor fz | 3 |
| Skaftdiameter ds | 20 mm |
| Totallängd l | 126 mm |
| Skärlängd | 60 mm |
| Matningsriktning | horisontell, sned och vertikal |
| Spiralvinkel | 42 grad |
| Maximalt sågdjup ap max vid valsfräsning | 60 mm |
| Friställningsdiameter d1 | 19.8 mm |
| Frislipningslängd | 74 mm |
| Matning fz för spårfräsning i kortspånande aluminium | 0.16 mm |
| Matning fz för valsfräsning i kortspånande aluminium | 0.18 mm |
| Balanseringskvalitet med skaft | G 2,5 med HA |

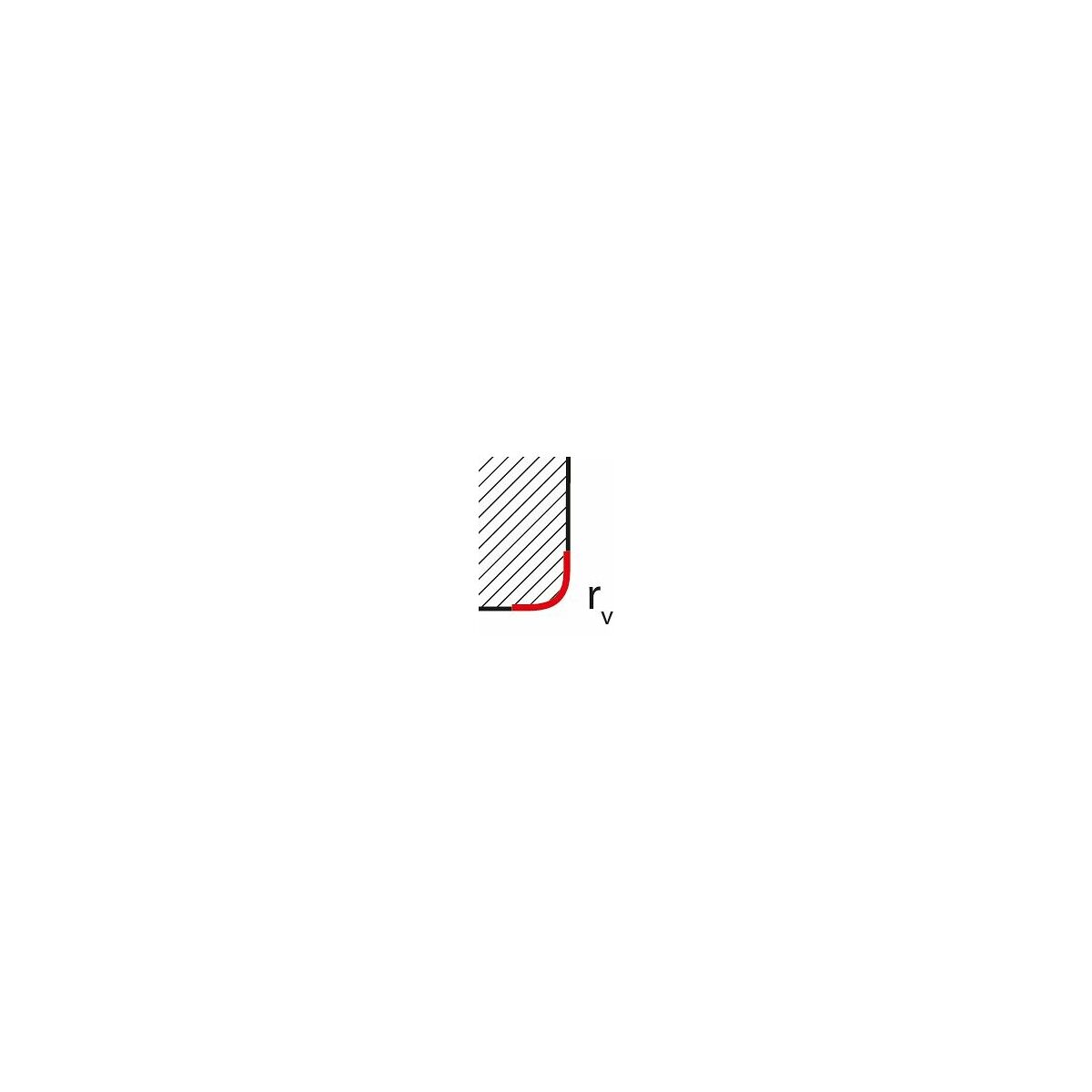

| Hörnavrundning rv | 0.2 mm |
| Hörnradie | 0.2 mm |
| Skaftutförande | DIN 6535 HA med h6 |
| Invändig | nej |
| Skaftmått | 20 |
| Torrbearbetning | mindre lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=202010&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 202010 |
|---|---|
| EAN | 4062406380854 |
