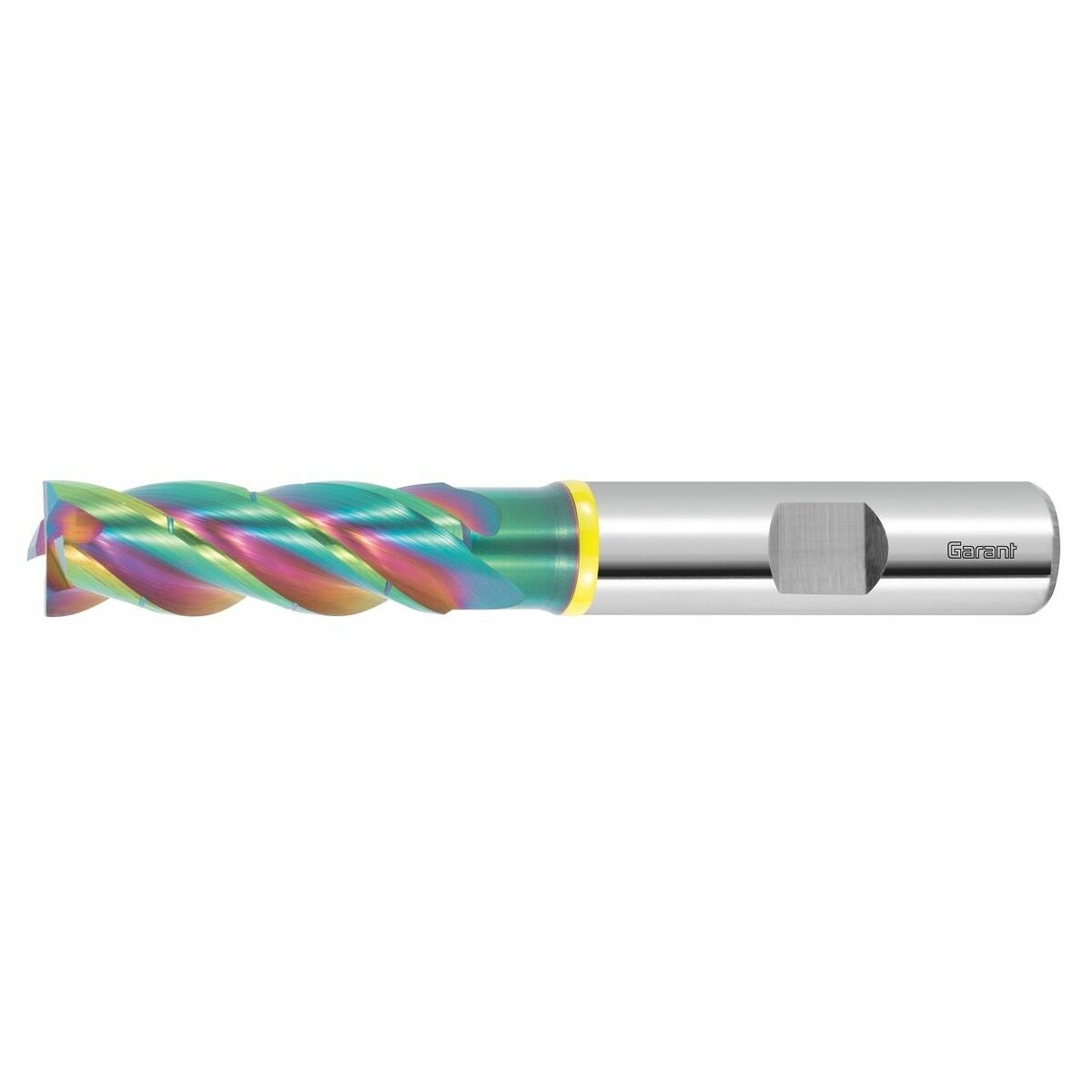

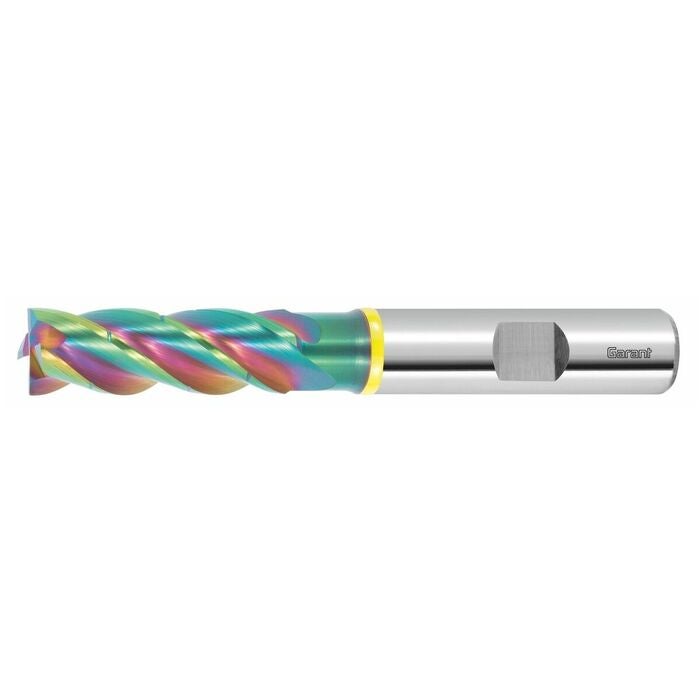

GARANT Master Alu HM-fräs med fler spåndelare TPC DLC
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Speciellt för TPC-användning utformad högkapacitetsfräs.
Optimerad böjbrotthållfasthet genom användning av ultrafinkornsubstrat.
Spåndelare 1×D för kontrollerad spånbrytning.
Balanserad för högsta möjliga processäkerhet och skonsamhet mot maskiner vid höga varvtal.
Användningsdata
Speciellt för fräsning av aluminium och icke järn-metaller.
Anmärkning
hmax: De värden som anges i tabellen är maximivärden.
aemax = 0,15 × D för TPC-bearbetningen.
Teknisk data
| Ingreppsbredd ae vid fräsoperation | 0,15×D |
|---|---|
| Skärdelning | Oregelbunden |
| Bearbetningsstrategi | TPC |
| Skafttolerans | h6 |
| För material (färgring) | gul |
| Beläggning | DLC |
| Invändig kylning | nej |
| Produktslag | Hörnfräs |
| Typ | W |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Serie | Master Alu |
| Infästning | DIN 6535 HA med h6 |
| Skärdjup ap min | 0.05 mm |
| Tolerans nom.-⌀ | h6 |
| Antal skär z | 4 |

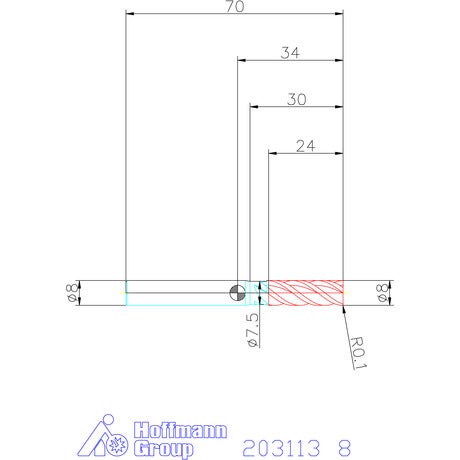

| Diameter ⌀ | 8 mm |
| Korrigeringsfaktor fz | 3 |
| Skaftdiameter ds | 8 mm |
| Totallängd l | 70 mm |
| Skärlängd | 24 mm |
| Matningsriktning | horisontell och sned |
| Spiralvinkel | 38 grad |
| Maximalt sågdjup ap max vid valsfräsning | 24 mm |
| Friställningsdiameter d1 | 7.5 mm |
| Frislipningslängd | 30 mm |
| Balanseringskvalitet med skaft | G 2,5 med HA |
| Maximal skärvinkel | 45.57 grad |

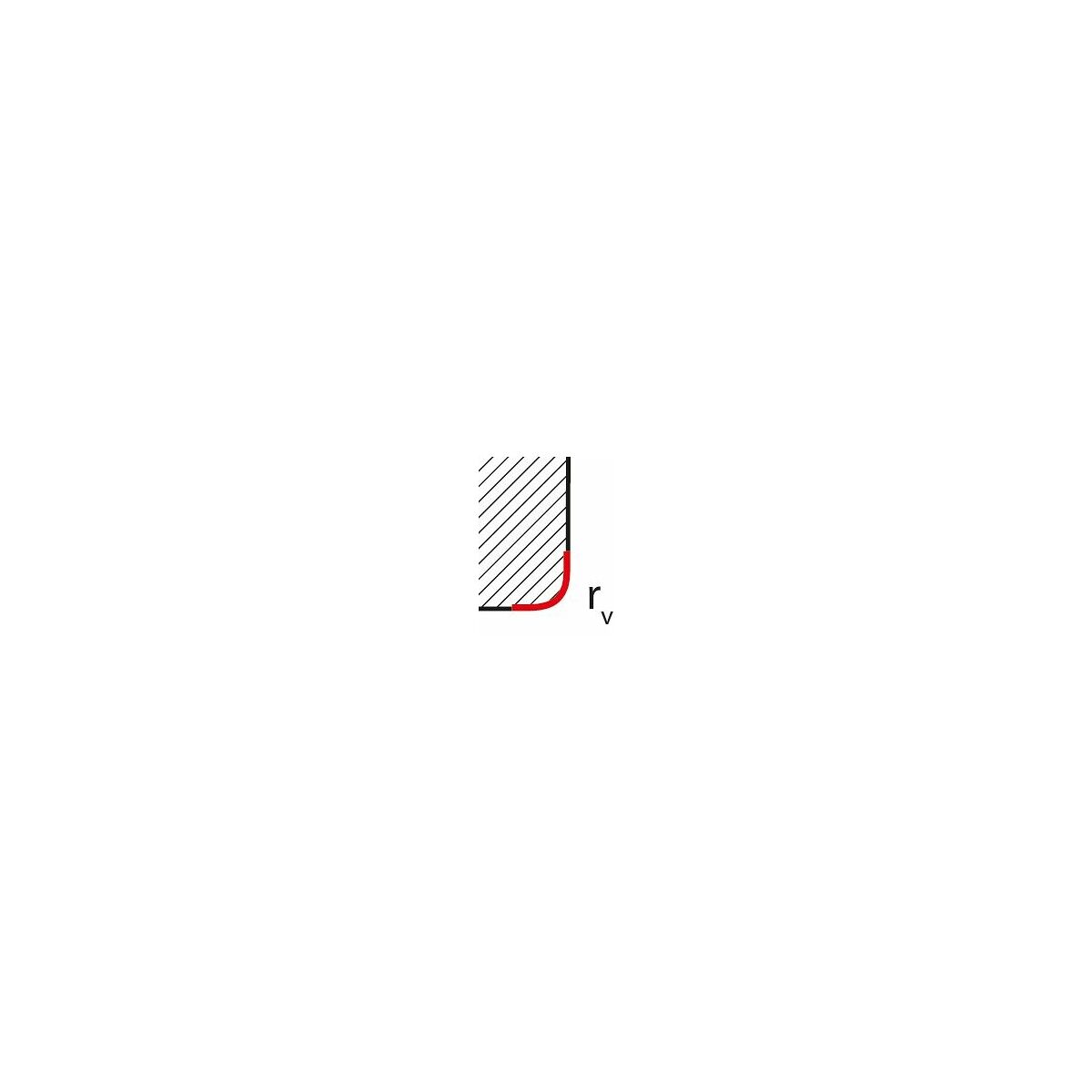

| Hörnavrundning rv | 0.1 mm |
| Skaftform | HA |
| Spånets medeltjocklek hmax för tpc-fräsning i aluminium kortspånig | 0.057 mm |
| Antal spåndelare | 2 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu | lämplig | 550 m/min | N |
| Cu | lämplig | 160 m/min | N |
| Alu > 10% si | lämplig | 450 m/min | N |
| Alu (kortspånig) | lämplig | 500 m/min | N |
| Cuzn | lämplig | 200 m/min | N |
| Honeycomb sandwich | mindre lämplig | 300 m/min | N |
| Ptfe cf25 | lämplig | 160 m/min | N |
| Peek gf30 | lämplig | 130 m/min | N |
| Pa 66 gf30 | lämplig | 150 m/min | N |
| Pvdf gf20 | lämplig | 180 m/min | N |
| Pom gf25 | lämplig | 160 m/min | N |
| Pa 66 | lämplig | 200 m/min | N |
| Peek | lämplig | 150 m/min | N |
| Pe-hd | lämplig | 160 m/min | N |
| Pf 31 | lämplig | 130 m/min | N |
| Pmma akryl | lämplig | 200 m/min | N |
| Luft | lämplig | ||
| Vått minimal | mindre lämplig | ||
| Vått maximal | lämplig | ||
| Torrt | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=203113 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 203113 |
|---|---|
| EAN | 4062406245764 |
