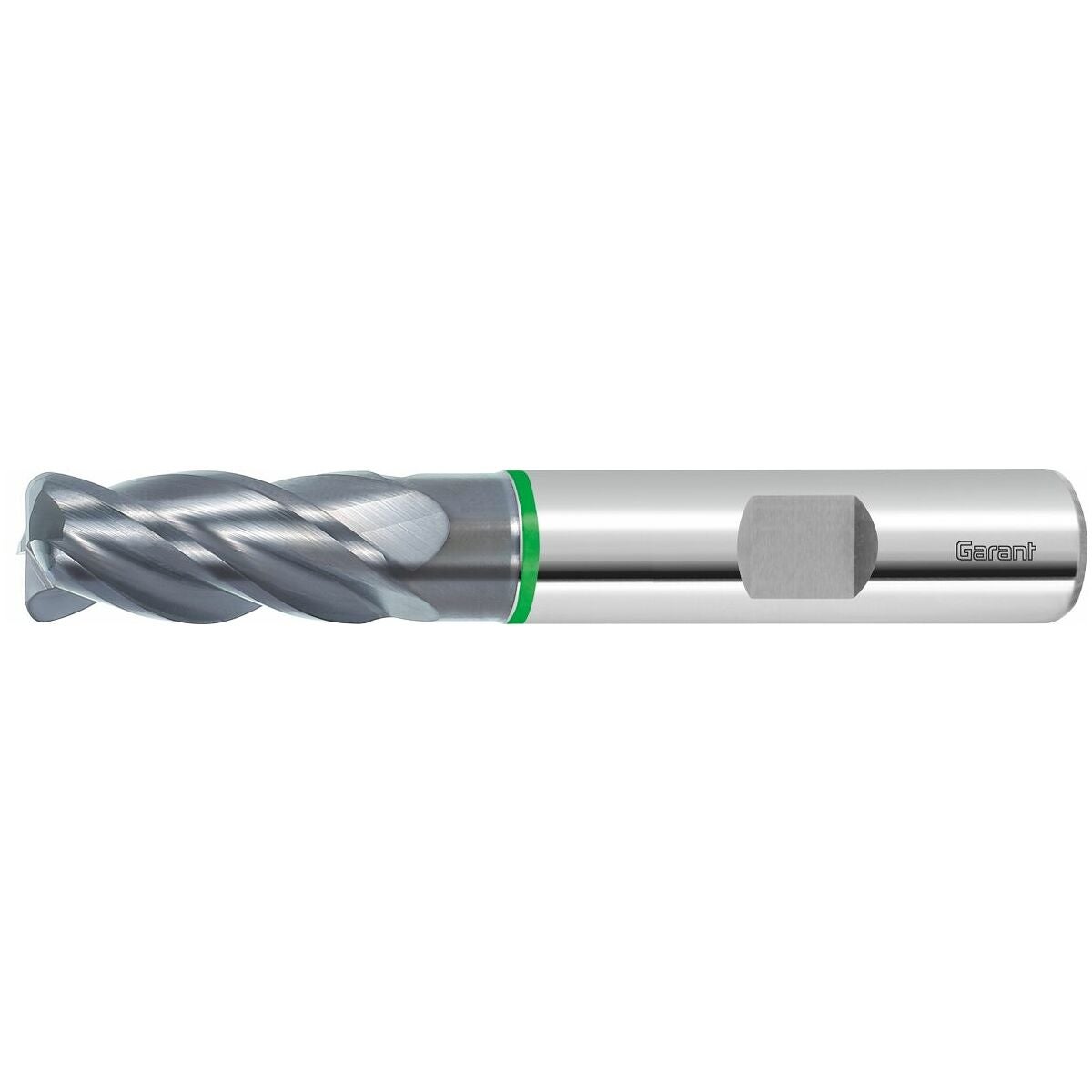

GARANT Master Steel HM-torusfräs HPC TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Tolerans: Skärradie R1 = ±0,01 mm.
Fördel
HPC-fräs med olika hörnradier för alla radiella övergångar.
Optimerad spårform, excentrisk avbackning,stora spånutrymmen.
Teknisk data
| Bearbetningsstrategi | HPC |
|---|---|
| Ingreppsbredd ae vid fräsoperation | fullspår sågdjup 1×D; 0,3×D vid valsfräsning |
| Matningsriktning | horisontell, sned och vertikal |
| Serie | Master Steel |
| För material (färgring) | grön |
| Tolerans nom.-⌀ | f8 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Produktslag | Torusfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | DIN 6527 |
| Egenskap spiralvinkel | Oregelbunden |
| Skärdelning | Oregelbunden |
| Skärdjup ap min | 0.01 mm |
| Antal skär z | 4 |

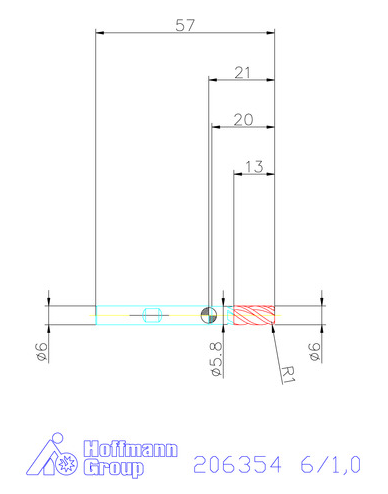

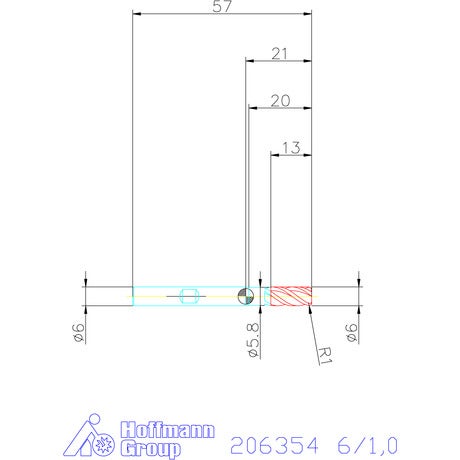

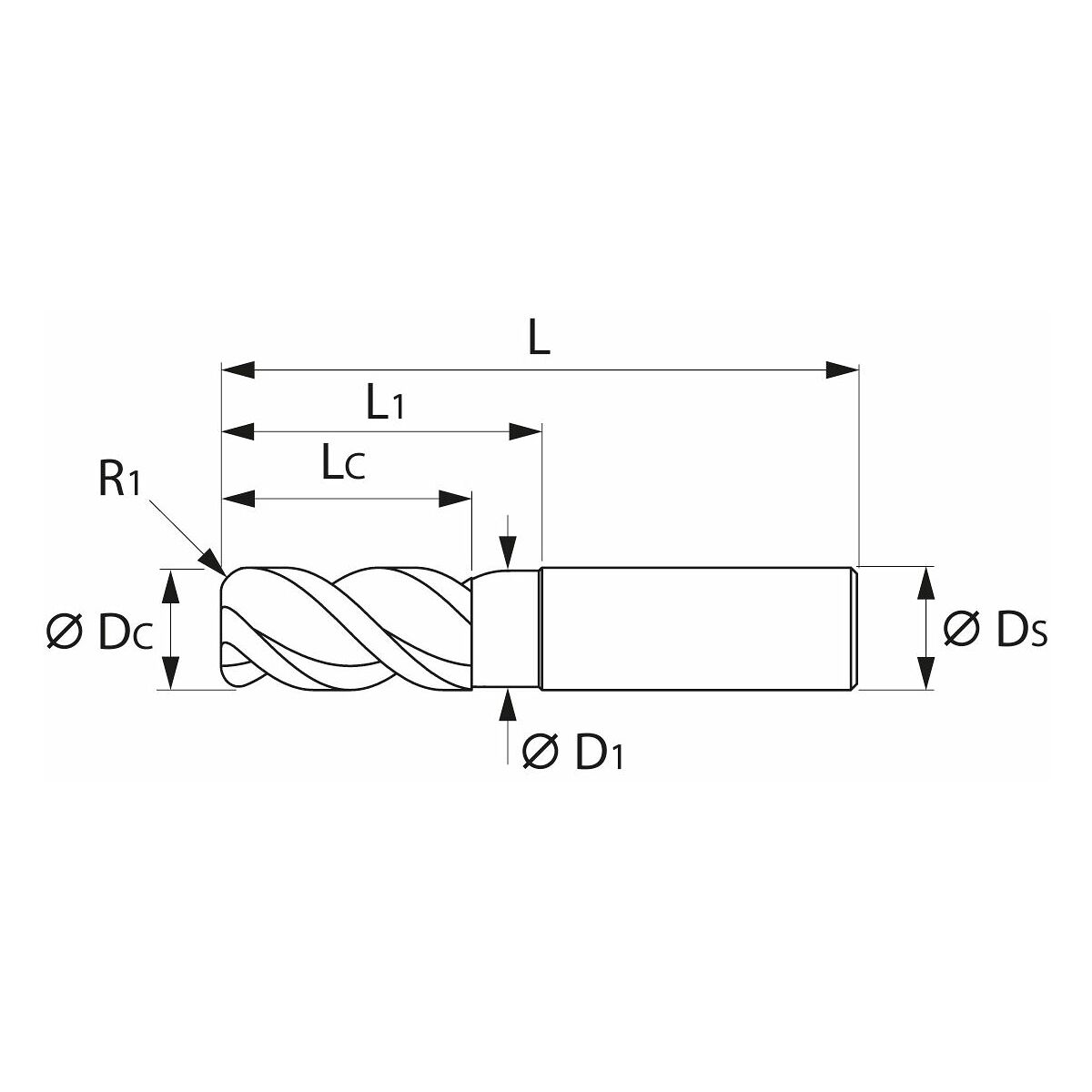

| Diameter ⌀ | 6 mm |
| Korrigeringsfaktor fz | 2 |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 57 mm |
| Skärlängd | 13 mm |
| Spiralvinkel | 38 grad |
| Maximalt sågdjup ap max vid valsfräsning | 13 mm |
| Friställningsdiameter d1 | 5.8 mm |
| Frislipningslängd | 20 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.05 mm |
| Infästning | DIN 6535 HB med h6 |

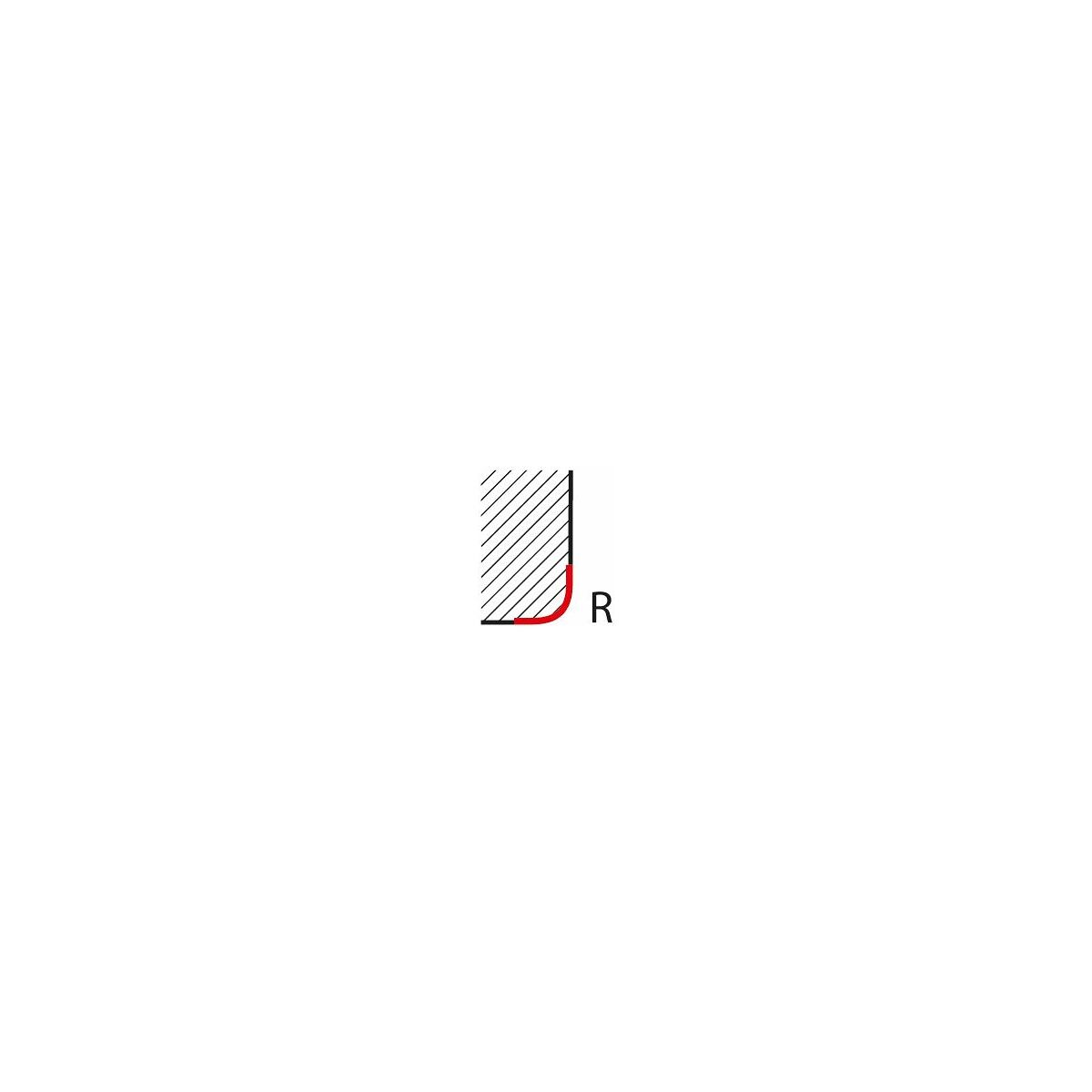

| Hörnradie | 1 mm |
| Fräsdjup ap max. | 0.3 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 | 0.04 mm |
Användningsdata
P
260
P
240
P
190
P
180
P
150
M
80
M
70
K
250
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=206354 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 206354 |
|---|---|
| EAN | 4045197778550 |
