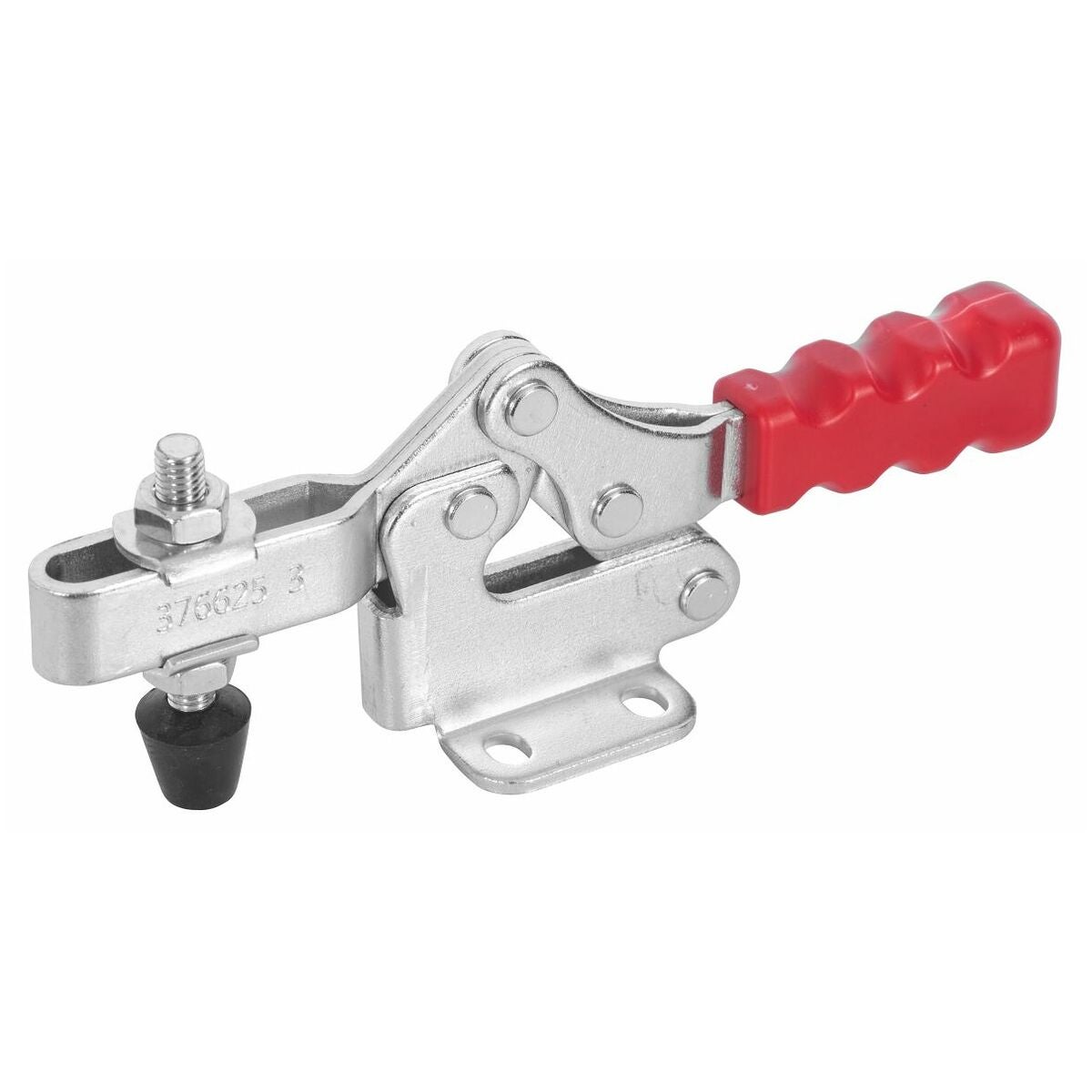

Snabbspännare med vågrät fot
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Förankring för kontaktskruvar.
Med horisontell fotplatta för fastsättning på bottenplattor etc.
Användningsdata
För snabb fastspänning och öppning vid serietillverkning eller för montering i speciella fastspänningsanordningar. Lämpliga för fastspänning vid borrning, brotschning, slipning, bockning, svetsning, montering etc.

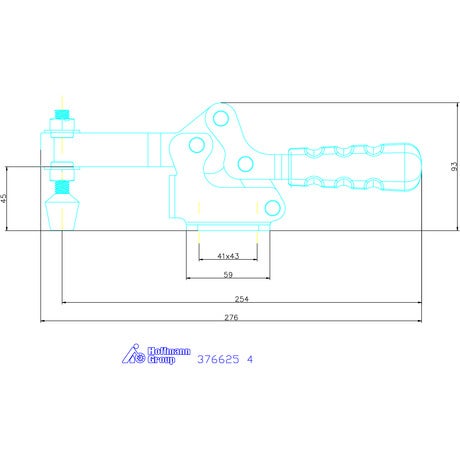

Teknisk data
| Produktslag | Snabbspännare |
|---|---|
| Spännkraft p2 | 3500 N |
| Hål ⌀ d | 8.8 mm |
| Hålavstånd e | 41,2 mm |
| Spännkraft p1 | 2500 N |
| Kontaktskruv | M10×90 mm |
| Totalhöjd | 90 mm |
| Hålavstånd f | 43 mm |
| Spännhöjd h | 45 mm |
| Typ | 376625 4 |
| Totallängd | 273 mm |
Produktspecifikation
| Artikelnummer | 376625 |
|---|---|
| EAN | 4045197229946 |
