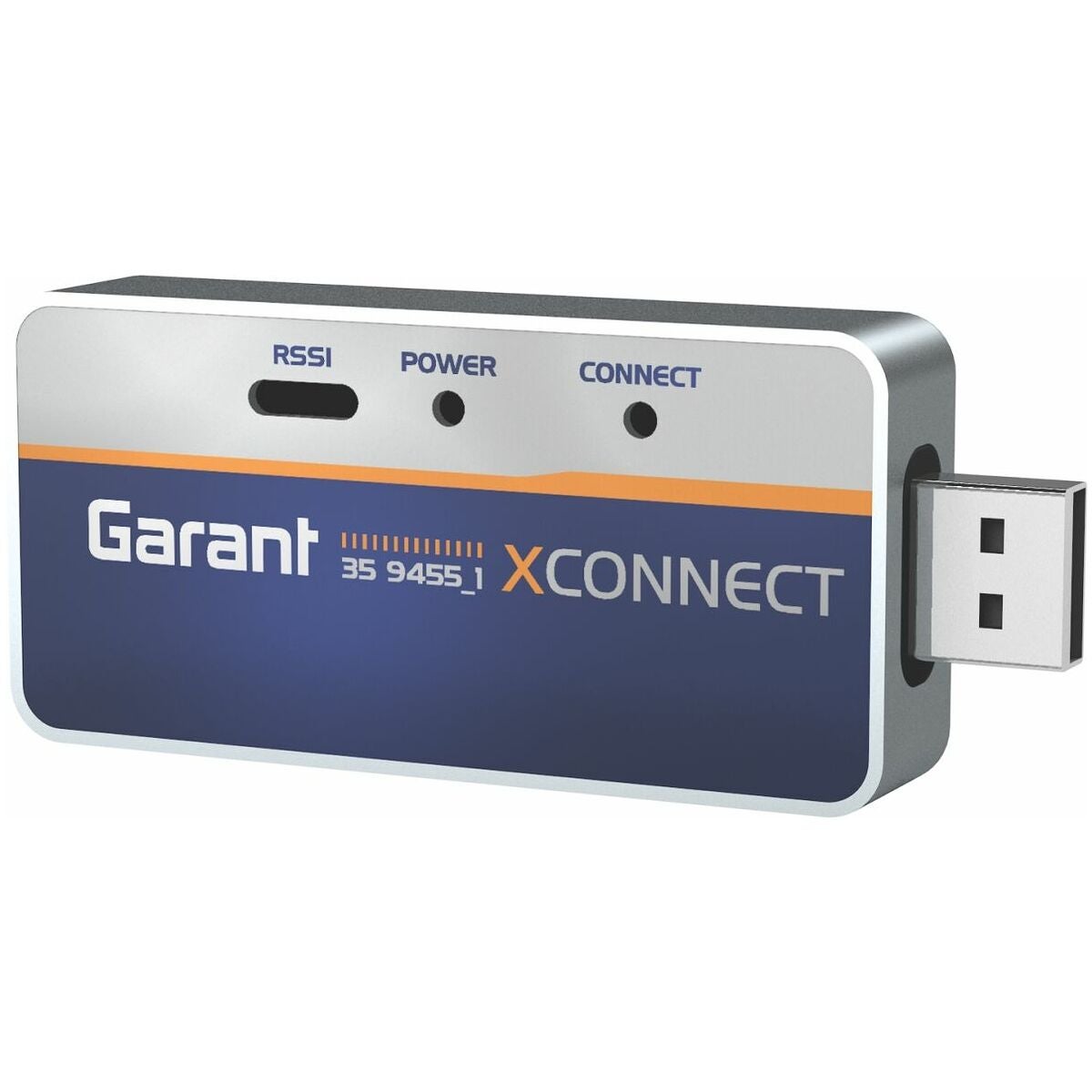

Överföringssticka XCONNECT 1

Produktbeskrivning

Passar till
Verktygsbrottkontroll XCONTROL nr 359400 1 och 3D trådlös mätspets XTOUCH nr 359450 4.

Funktion

• 1. 1 Ladda ned formuläret 'Maskindata' i eShop efter att ha matat in artikelnumret 359400 1 eller 359450 4.
• 2. 1 Fyll i det nedladdade formuläret.
• 3. 1 Skicka det ifyllda formuläret till xconnect@hoffmann-group.com.
• 4. 1 Vi skickar dig de NC-cykler som har konfigurerats för din maskin och styrenhet.

XCONNECT, XTOUCH och XCONTROL är möjliga bara i kombination med följande styrenheter:

• SIEMENS 840D sl från programversion 2.6
• SIEMENS 828D från programversion 4.3
• HEIDENHAIN TNC 640
• Äldre SIEMENS och HEIDENHAIN programversioner eller styrenheter på förfrågan.

Fördel

• Snabb idrifttagning utan ombyggnad av maskinvara och serviceteknikerbesök.
• Inga ingrepp i verktygsmaskinens operativsystem behövs!

Användningsdata
För förmedling av de värden som mätts med XTOUCH och XCONTROL till maskinstyrenheten.

Anmärkning
Med hjälp av 1 st XCONNECT Stick kan signaler från båda artiklarna XCONTROL nr 359400 1 och XTOUCH nr 359450 4 tas emot.
Erforderliga maskinuppgifter måste ovillkorligen meddelas till oss på formuläret. Därefter kommer vi att sända dig de NC-cykler som har konfigurerats för maskinen.
Avsedd användning
Avsedd användning

• Använd det bara i tekniskt felfritt och driftsäkert tillstånd.
• För industri- och privatanvändning.

Olämplig användning

• Använd inte i områden med explosionsrisk.
• Använd inte lampan i områden med höga halter av damm, brännbara gaser, ångor eller lösningsmedel.
• Utsätt inte för slag, stötar eller tunga laster.
• Gör inga ombyggnader på egen hand.

Teknisk data

Produktspecifikation
