HiRunER precisions-ER-hylschuckar 40
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Ytter- och innerkonorna är slipade, alla skaft är hårdbearbetade för smidigare bearbetning. Inklusive RFID/Ballufchip-hål, högkapacitetshylsmutter upp till 25000 min-1.
Fördel
- Utmärkt rundgångsnoggrannhet i systemet (chuck + spännhylsor + hylsmuttrar), 3µm rundgång med en 2µm-spännhylsa, 6µm rundgång med en 5µm-spännhylsa.
- Extrema hållkrafter (upp till faktorn 2 jämfört med standard ER-chuckar).

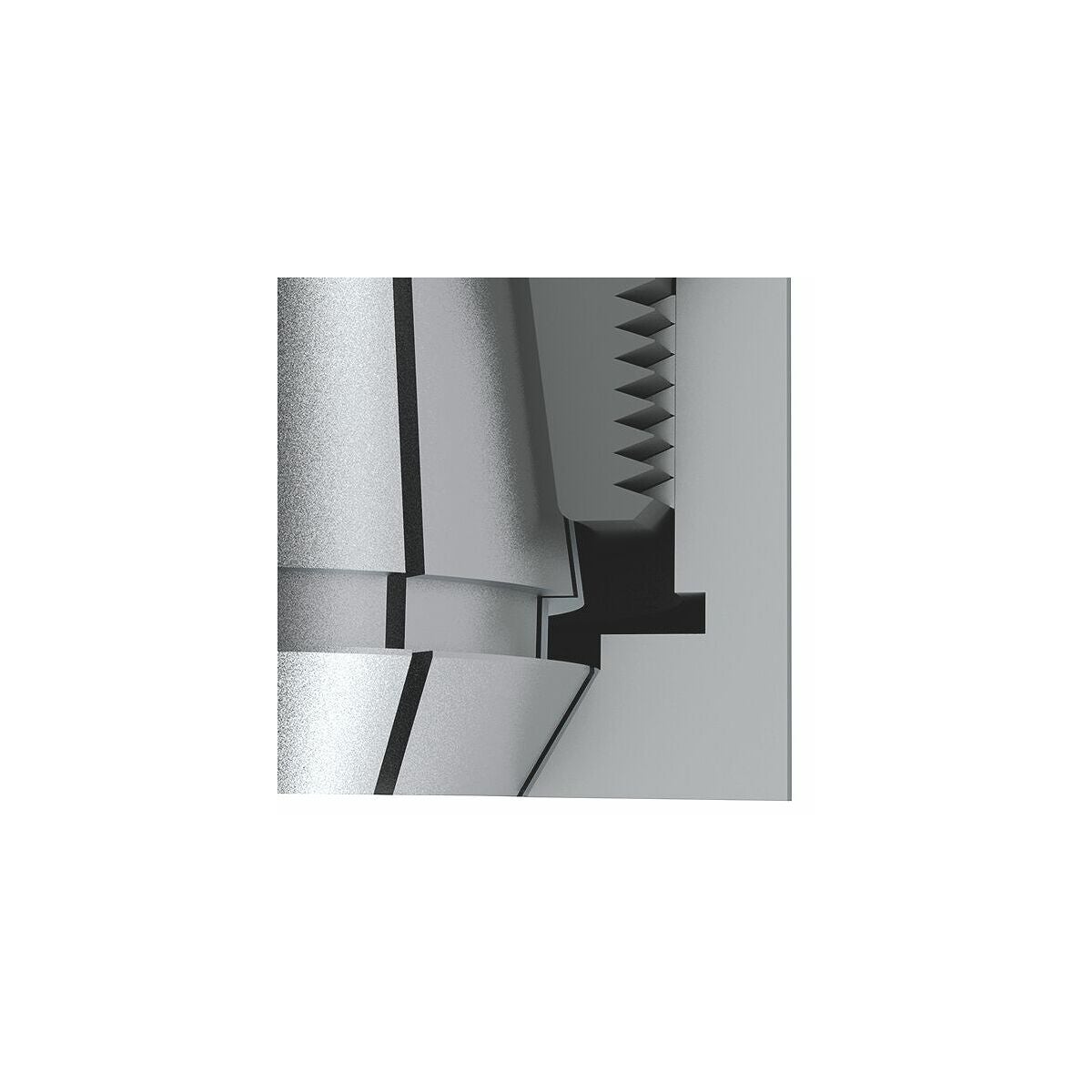

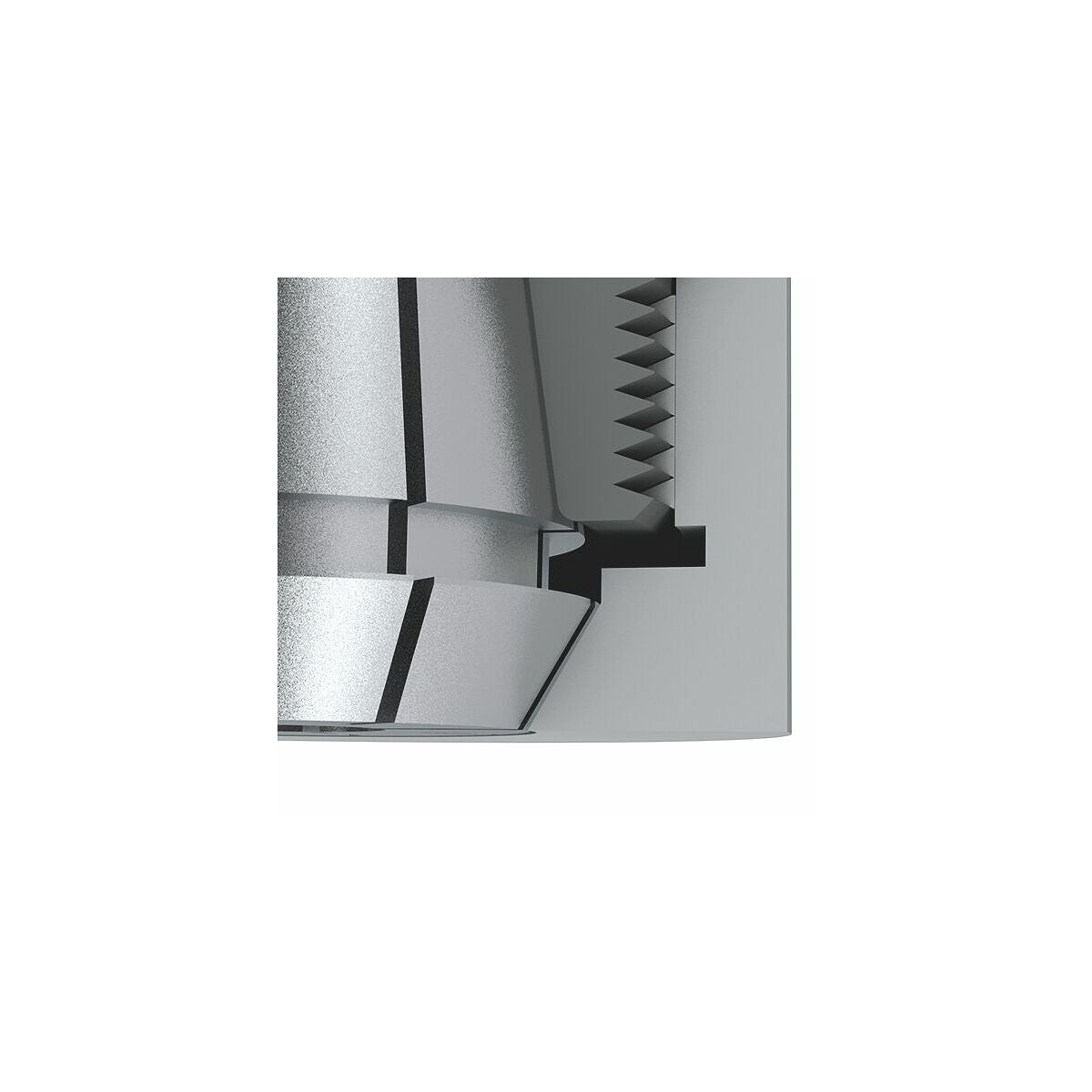

- Vibrationsminskande effekt tack vare tvådelad spännmutter (Mini-utförande en del).
Användningsdata
För fastspänning av verktyg med cylinderskaft i spännhylsor enligt DIN 6499-form A och B.
Leveransinnehåll
Inklusive precisionsspännmutter.
Specialtillbehör
Kylvätskerör nr 309880.
Hylsnyckel nr 309890,

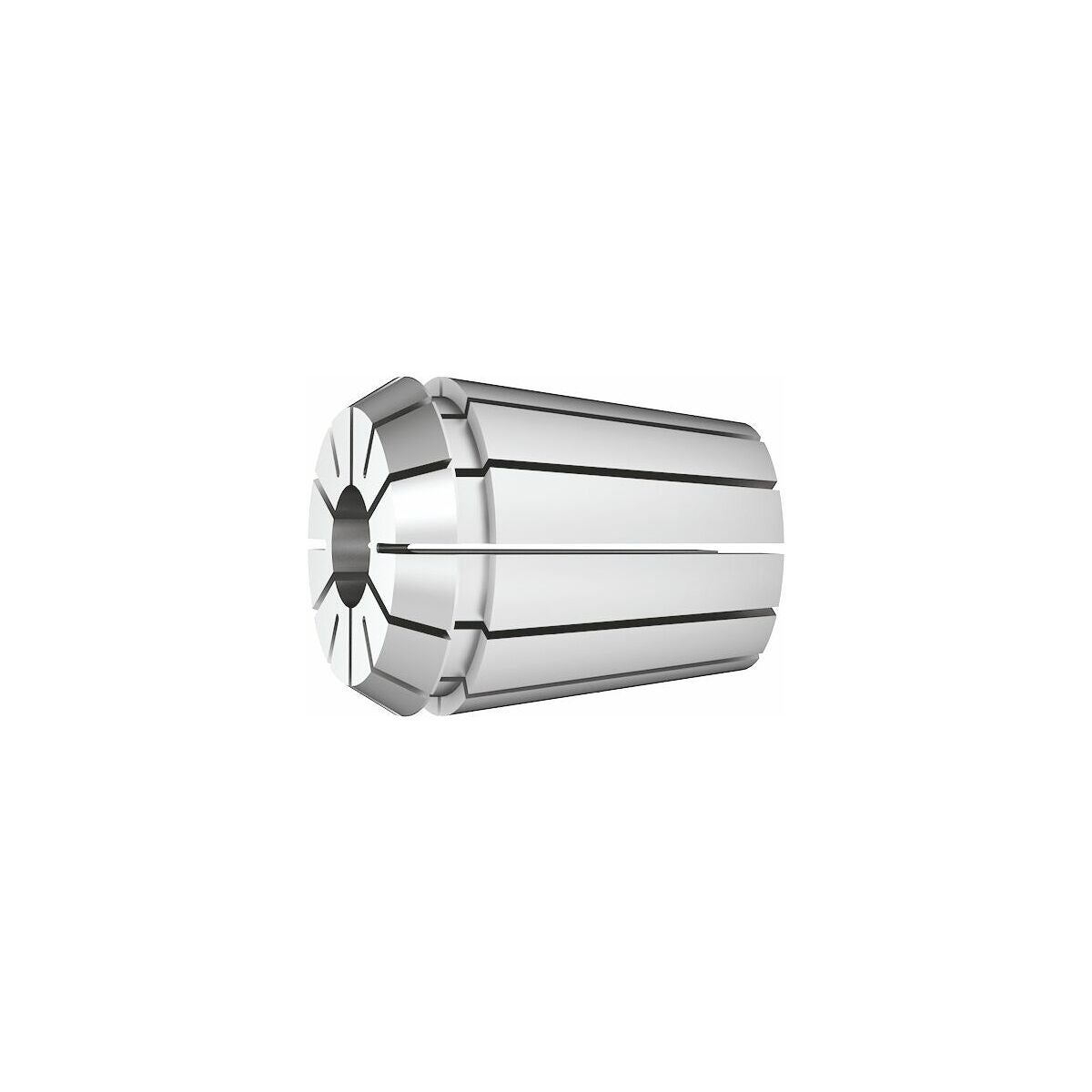

ER-spännhylsor Fahrion nr 308901 − 309432.
Haknyckel nr 628400, eller momentnyckel nr 309749 eller nr 628520.
Anmärkning
- Spänner enbart nominell diameter till axeldiameter tolerans h10.
- Spännmutter ej i kombination med tätningsbricka.
- Använd alltid precisionsspännhylschuck i kombination med precisionsspännmutter nr 309617; 309618.
- Används i kombination med Fahrion-spänntänger.
- Du måste ta bort den blå designringen på Fahrion HP-2 µm ER-spännhylsor.
Teknisk data
| Hållare norm | DIN 69893; ISO 12164-1 |
|---|---|
| Balanseringskvalitet g vid varvtal | G 2,5 vid 25000 min-1 |
| Kona | HSK-A 100 A = 100 |
| Bearbetningsstrategi | HSC; HPC |
| Produktslag | Spänntångchuck |
| Form | A |
| Rundgångsnoggrannhet | ≤ 3 µm |
| Balluffchiphål | ja |
| Invändig kylning | ja |
| Spännhylsa d1 | 3-26 mm |
| Spännvidd | 3 - 26 mm |
| Utvändig-⌀ d | 62 mm |
| A-mått (längd) | 100 mm |
| För er-spännhylsor | 40 |
| Lös er-hylsmutter nr 309617 | 40 |
| Er-chucknyckel nr 309748; nr 309749 | 40 |
Produktspecifikation
| Artikelnummer | G30553240 |
|---|---|
| EAN | 4045197869982 |
