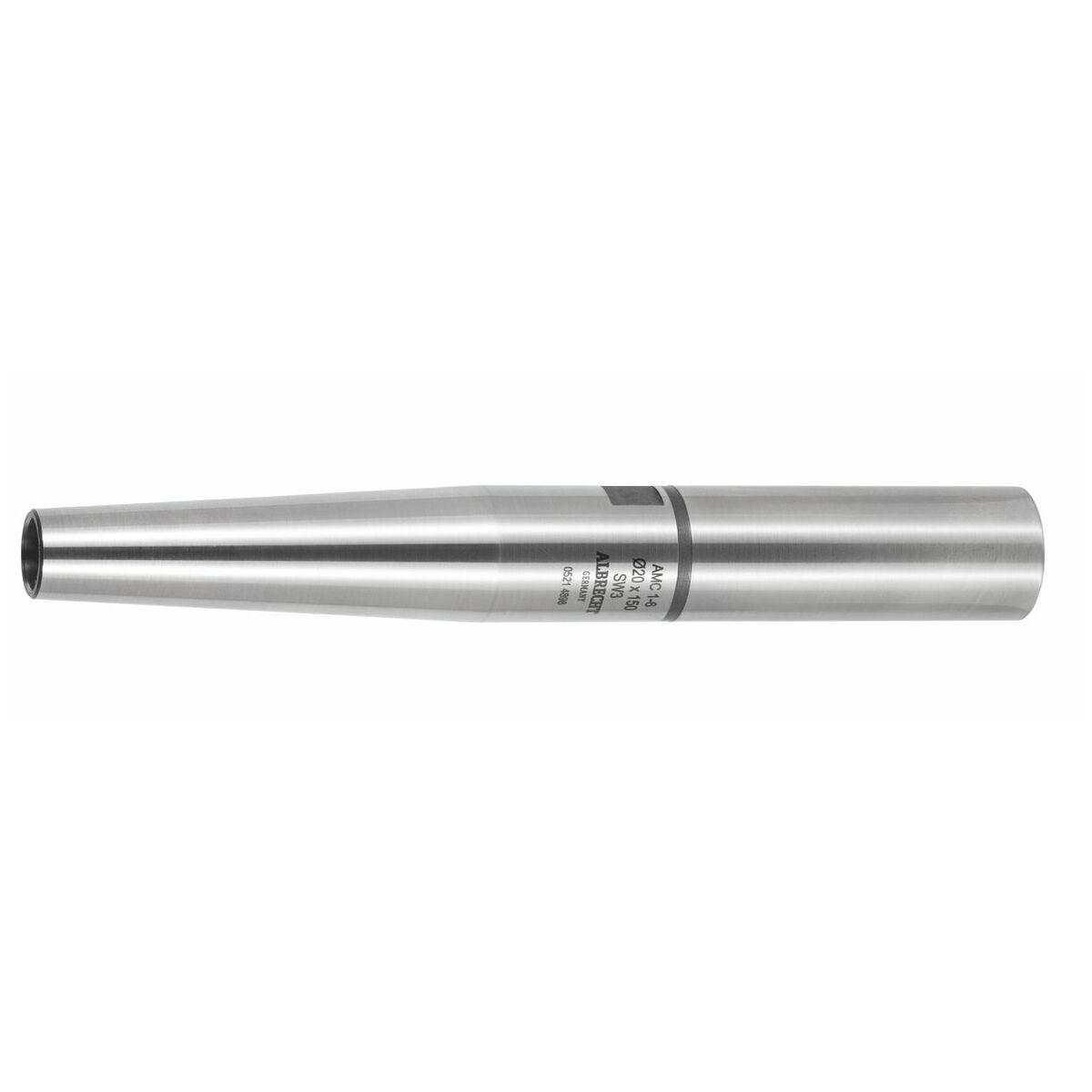

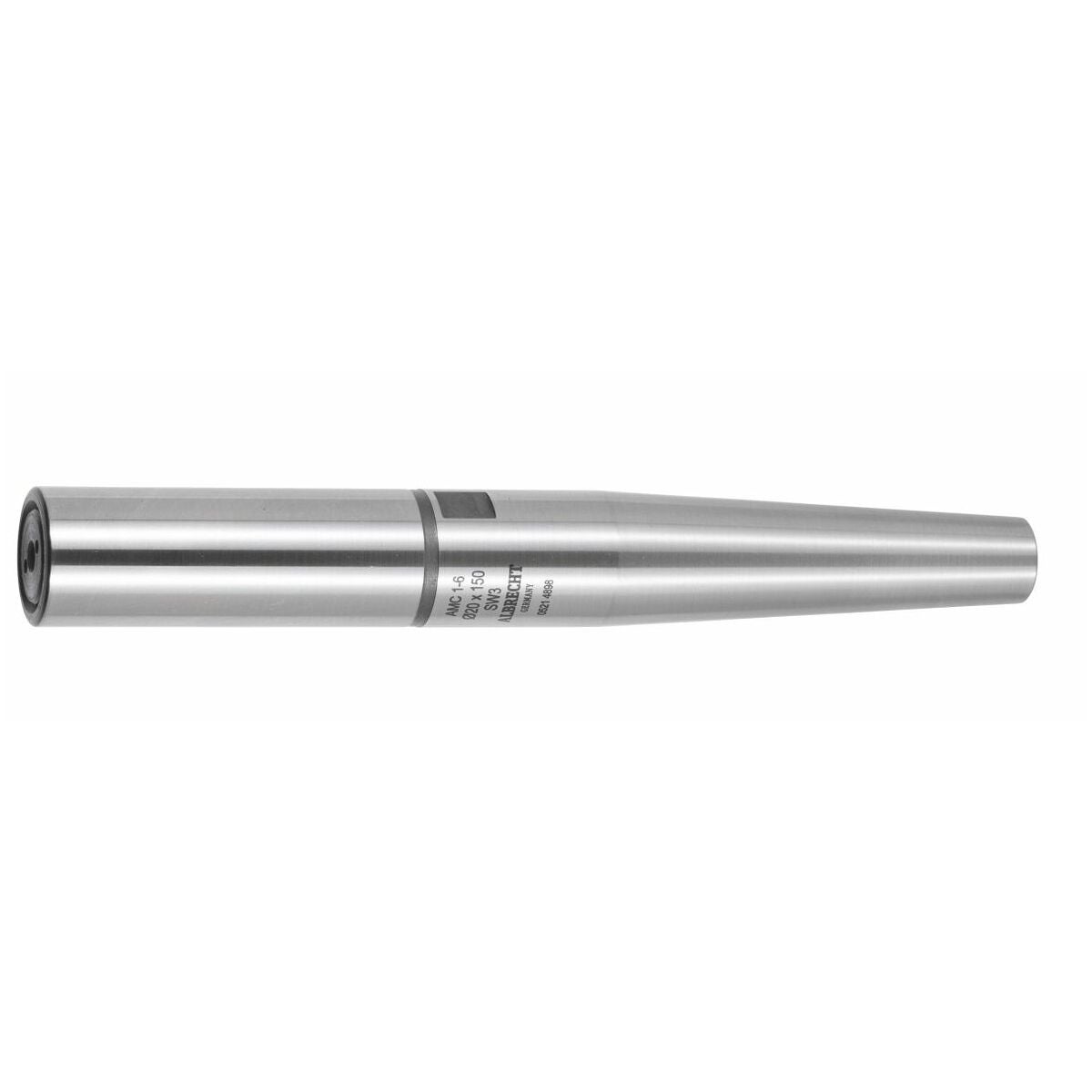

Micro precisionsspännchuckförlängning med cylinderskaft 1-6 mm
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
- Utvändig och invändig kona slipade.
- Skaften hårdbearbetade.
- Med RFID/Balluffchip-hål.
- Spännhylsan spänns bakifrån via en spännskruv genom chucken, ingen spännmutter behövs!
Fördel
Extremt smal konstruktion möjliggör bearbetning även på svåråtkomliga delar, t.ex. inom verktygs- och formtillverkning.
Användningsdata
För fastspänning av verktyg med cylinderskaft enligt DIN 6499.
Leveransinnehåll
Inklusive spännskruv och nyckel med T-handtag.
Specialtillbehör
Dragtappar (AB) nr 308600 – 308806,
AB-chucknycklar nr 308820 – 308835,
GARANT-spännhylsor nr 309563,
ALBRECHT spänntänger nr 309572 – 309573.

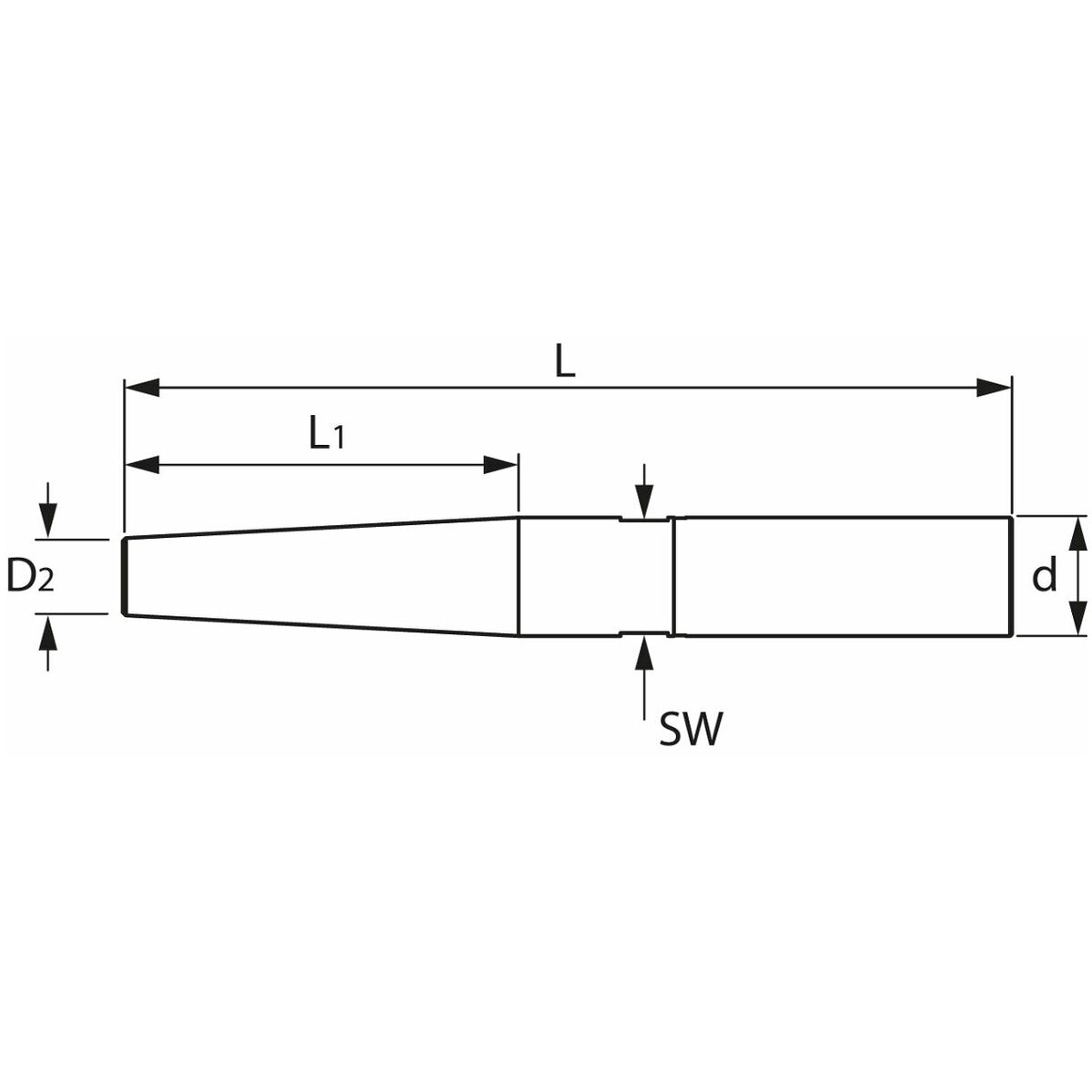

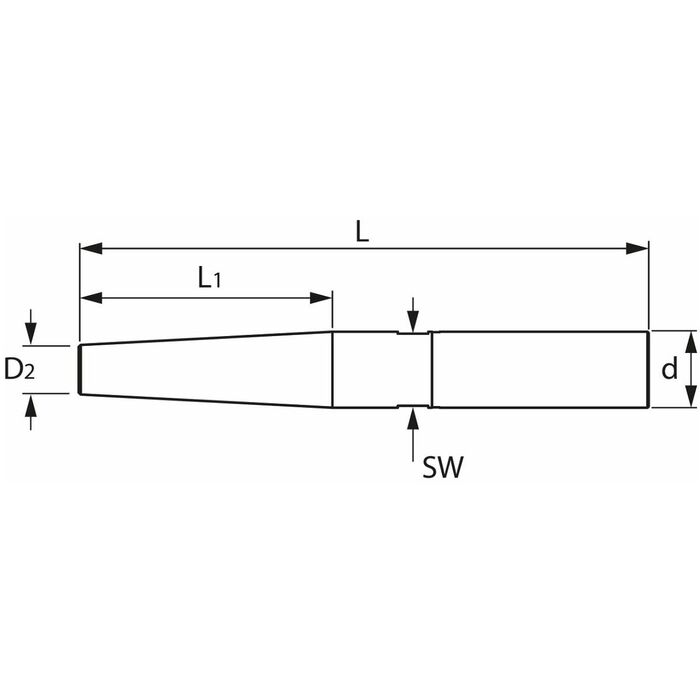

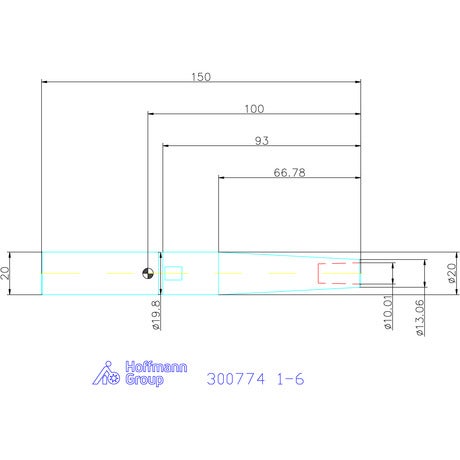

Teknisk data
| Produktslag | Krympchuck |
|---|---|
| Invändig kylning | ja |
| Balanseringskvalitet g vid varvtal | G 2,5 vid 25000 min-1 |
| Rundgångsnoggrannhet | 3 µm |
| Bearbetningsstrategi | HSC |
| ⌀ d2 | 13 mm |
| L1 | 67 mm |
| ⌀ d | 20 mm |
| Nyckelvidd sw | 19 mm |
| Totallängd l | 150 mm |
Produktspecifikation
| Artikelnummer | G3007741-6 |
|---|---|
| EAN | 4250261555252 |
