HiRunER precisions-ER-hylschuckar SK 50 A = 70
Produkten är inte längre en del av sortimentet. Se ersättningsalternativ nedan.
Produktbeskrivning
Utförande
Ytter- och innerkonorna är slipade, alla skaft är hårdbearbetade för smidigare bearbetning. Inklusive RFID/Ballufchip-hål, högkapacitetshylsmutter upp till 25 000 min-1.
Fördel
- 3 µm rundgång med en 2 µm spännhylsa, 6 µm rundgång med en 5 µm spännhylsa.
- Extrema hållkrafter (upp till faktorn 2 jämfört med standard ER-chuckar).
- Vibrationsreducerande effekt genom tvådelad spännmutter (storlek 11M och 16M en del).
Användningsdata
För fastspänning av verktyg med cylinderskaft i spännhylsor enligt DIN 6499-form A och B.
Leveransinnehåll
Inklusive precisionsspännmutter.
Specialtillbehör
Dragtappar (AB) nr 308600 – 308806, AB-skruvnyckel nr 308820 – 308835, ER-skruvnyckel nr 309757, 309758 (för 11M och 16M); ER-spännhylsor Fahrion nr 308901 − 309434. ER-spännhylsor nr 308901 − 309432, kroknyckel nr 628400, eller momentnyckel nr 309749 eller 628520.
Anmärkning
- Spänner enbart nominell diameter till axeldiameter tolerans h10.
- Spännmutter ej i kombination med tätningsbricka.
- Använd i kombination med Fahrion-spännhylsor.
- Du måste ta bort den blå designringen på Fahrion HP-2 µm ER-spännhylsor.
Använd alltid precisions-spännhylschuck i kombination med precisionshylsmutter nr 309617.
Teknisk data
| Kona | SK 50 A = 70 |
|---|---|
| Hållare norm | ISO 7388-1 |
| Form | ADB |
| Balanseringskvalitet g vid varvtal | G 2,5 vid 25000 min-1 |
| Rundgångsnoggrannhet | ≤ 3 µm |
| Produktslag | Spänntångchuck |
| Bearbetningsstrategi | HSC; HPC |
| Balluffchiphål | ja |

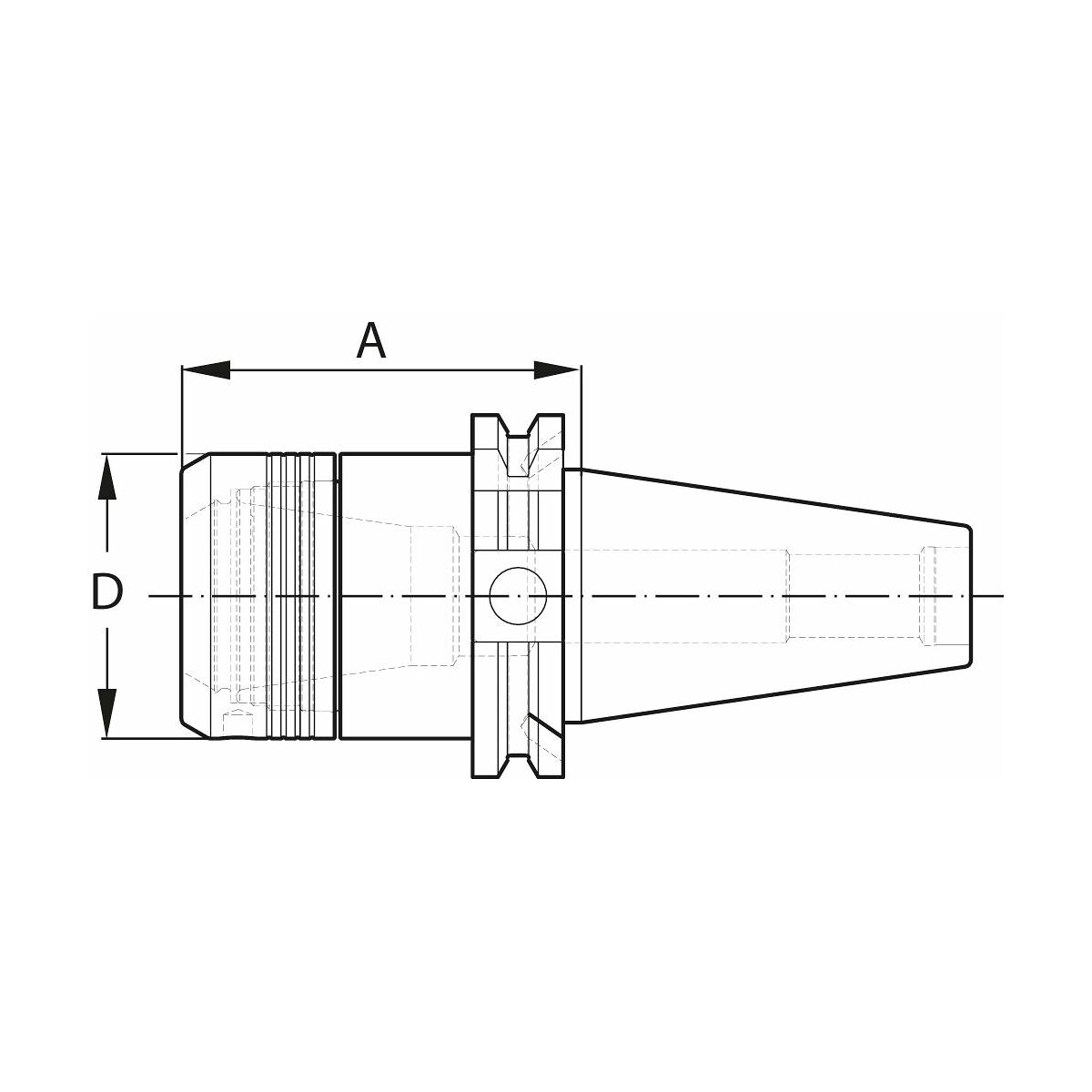

| Utvändig-⌀ d | 52 mm |
| A-mått (längd) | 70 mm |
| Spännvidd | 2 - 20 mm |
| För er-spännhylsor | 32 |
| Lös er-hylsmutter nr 309617 | 32 |
Produktspecifikation
| Artikelnummer | 300646 |
|---|---|
| EAN | 4045197869883 |
