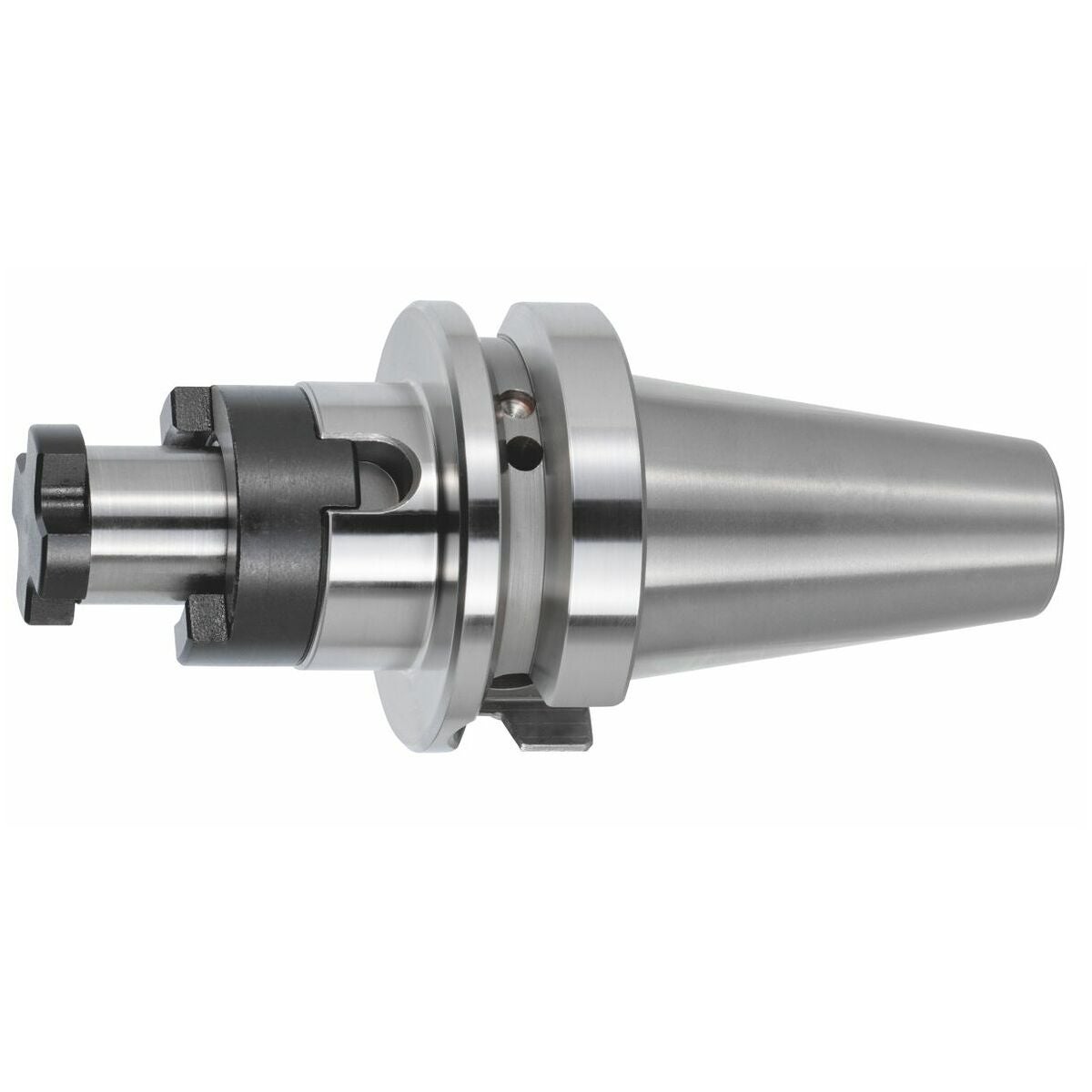

Kombifräsdorn Form AD BT 40 kort
Produktbeskrivning
Utförande
Koniskt skaft, fästtapp och anliggningsyta vid kragen är slipade. Alla skaft hårdbearbetade (lugn gång). Med RFID / Balluff-Chip-hål.
Fördel
Genom dubbelkontakten mellan konen och plananliggningen skapas en mer stabil och exakt spännsitution:
- Bättre ytkvalitet
- Längre verktygsanvändningstider
- Konstant förankring i spindeln (även vid höga varvtal)
- Bättre rundgångsnoggrannhet
Ett BT-dubbelkontaktfäste kan också användas i en standard BT-maskinspindel – och omvänt. Dubbelkontaktens fördelar framträder dock bara med ett dubbelkontaktfäste och en dubbelkontaktspindel.
Användningsdata
Med kil för fräsar med kilspår, t.ex. DIN 841.
Med medbringarring för fräsar med krysspår DIN 1880 och fräshuvuden DIN 1830.
Leveransinnehåll
Inklusive kil, medbringarring och låsskruv.
Specialtillbehör
Dragtappar (AB) nr 308760 − 308806. Specialnyckel nr 309840.

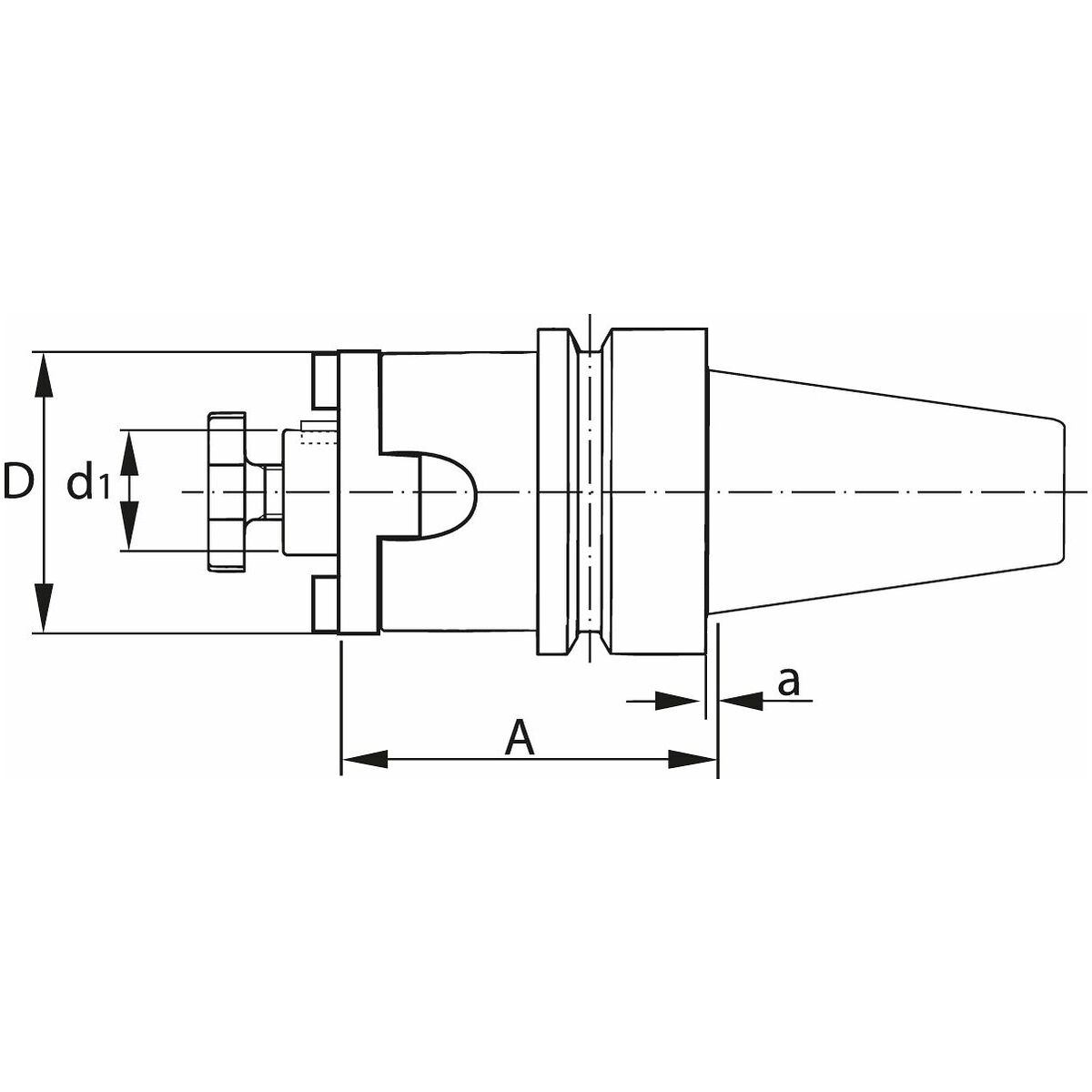

Teknisk data
| Form | AD |
|---|---|
| Hållare norm | JIS B6339; JIS B6339 |
| Balanseringskvalitet g vid varvtal | G 2,5 vid 25000 min-1 |
| Rundgångsnoggrannhet | ≤ 5 µm |
| Kona | BT 40 kort |
| Bearbetningsstrategi | HPC |
| Produktslag | Påsticksdorn för fräs |
| Norm | DIN 6358 |
| Balluffchiphål | ja |
| Utförande | BT-DC |
| Lös medbringarring nr 309870 | 27 |
| Dorndiameter d1 | 27 mm |
| Passande specialnyckel nr 309840 | 27 |
| Lös fräslåsskruv nr 309860 / 309861 | 27 |

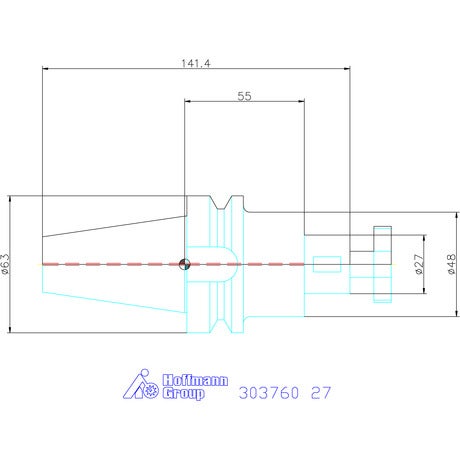

| Utvändig-⌀ d | 48 mm |
| A-mått (längd) | 55 mm |
| Spännhylsa d1 | 27 mm |
| a | 1 mm |
Produktspecifikation
| Artikelnummer | 303760 |
|---|---|
| EAN | 4062406250584 |
